Neste artigo estudamos o sensor de micro-ondas IC KMY 24 e tentamos entender suas principais características e seus detalhes de implementação de pinagem.

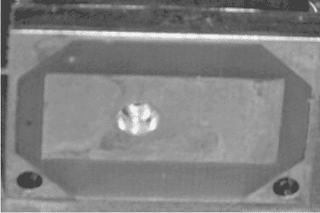

Como funciona o sensor Doppler KMY24
O módulo sensor de microondas KMY24 foi projetado e construído com base no conceito de efeito Doppler. Quando configurado corretamente, ele irradia um sinal de micro-ondas de baixa potência de cerca de 2,45 GHz em toda a zona direcionada.
Quando um objeto (alvo) que poderia ser até mesmo um ser humano, chega na faixa do sinal emitido, os sinais são refletidos de volta ao módulo sensor com alguma perturbação em relação à frequência original, isso é popularmente conhecido como desvio Doppler.
Uma vez que esta mudança de frequência refletida é detectada pelo sensor, o circuito integrado mistura instantaneamente a frequência refletida com a frequência original existente e produz duas frequências individuais em suas saídas especificadas.
O que é efeito Doppler
De acordo com os princípios do efeito Doppler, essa mudança de fase de frequência pode ser positiva ou negativa, dependendo se o objeto na zona do sensor está se afastando ou se aproximando do sensor.
A função do KMY24 termina aqui, e as saídas do dispositivo agora precisam ser amplificadas por meio de uma configuração de amplificador de tensão adequada, por exemplo, por meio de um circuito amplificador de amplificador operacional diferencial etc.
Além disso, a saída do opamp pode ser terminada apropriadamente com um estágio de relé ou um registrador ou um alarme para distinguir ou identificar os parâmetros detectados.
Características técnicas do CI
As principais características do IC KMY24 podem ser aprendidas da seguinte forma:
- Alta sensibilidade e detecção mesmo quando um alvo relativamente menor se aproxima da zona.
- Circuito misturador duplo para permitir a detecção de movimento direcional do alvo
- Alta confiabilidade para obter resultados infalíveis
- Baixo consumo de energia tornando-o perfeitamente adequado para aplicações operadas por bateria.
- Emissão harmônica mínima para distúrbios de RF reduzidos na atmosfera.
- Tamanho compacto.

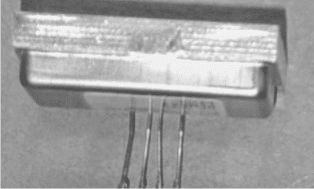

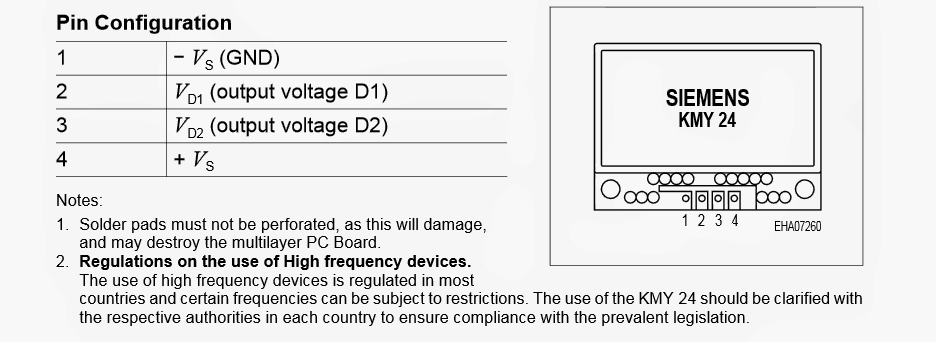

A imagem a seguir mostra os detalhes de pinagem do sensor de microondas KMY 24
Detalhe da pinagem do IC do sensor de microondas

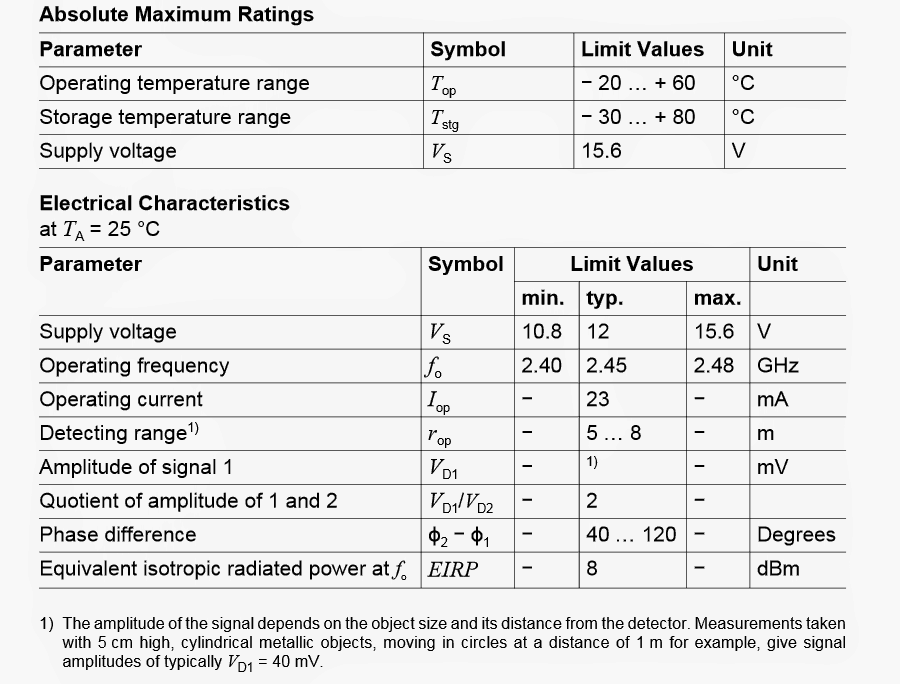

A próxima imagem fornece os parâmetros de ruptura ou as classificações máximas absolutas de tensão e corrente que devem ser aplicadas ao IC, esses parâmetros não devem ser excedidos, para ser precisos, devem ser mantidos bem abaixo dos valores mostrados.
Especificações de tolerância elétrica máxima

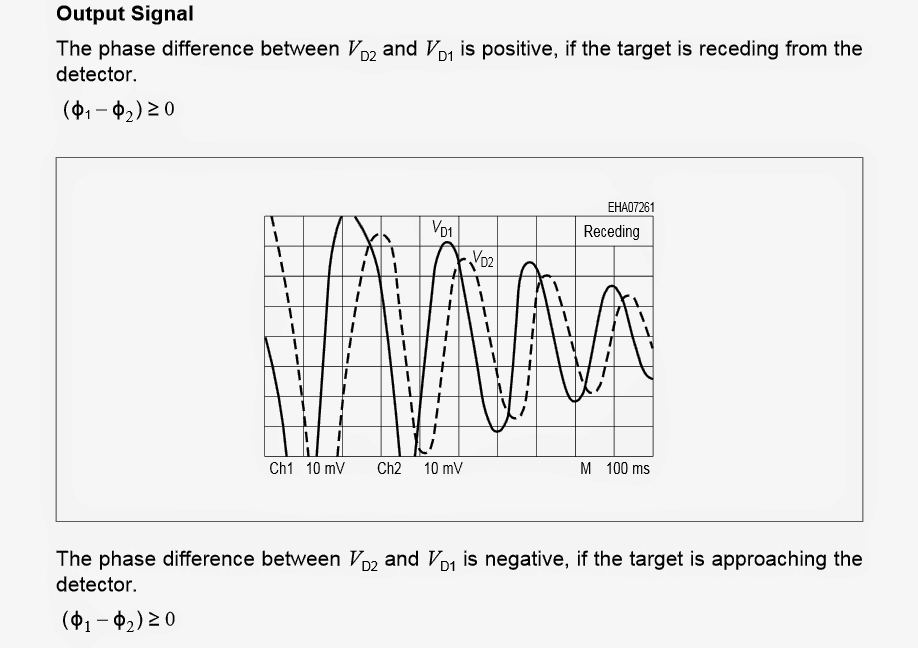

As duas imagens mostradas abaixo representam a mudança de fase ou a diferença na posição da frequência refletida em relação à frequência irradiada original quando o alvo está se aproximando (primeira imagem abaixo) e quando o alvo está recuando ou voltando (o segundo diagrama abaixo ).
Analisando a diferença de mudança de fase
No próximo (próximo) artigo tentaremos entender como usar um sensor de micro-ondas através de um circuito prático.
