Circuito do sensor de pressão barométrica – detalhes e interface do trabalho

Neste artigo, exploraremos o que é um barômetro e como conectar um sensor barométrico BMP180 ao Arduino. Também exploraremos algumas de suas importantes especificações e, finalmente, aprenderemos a prever o clima usando leituras barométricas.

Qual é o barômetro?

O barômetro é um instrumento para medir a pressão atmosférica. Pressão atmosférica é a quantidade de força exercida pela atmosfera da Terra. A pressão atmosférica da Terra muda de tempos em tempos, a mudança na pressão atmosférica pode prever condições climáticas de curto prazo na área local.

Nos tempos modernos, podemos obter a previsão do tempo na ponta dos dedos através de smartphones, TV, rádio, etc. Mas nos primeiros dias, por volta do século XVII, a previsão do tempo dependia do barômetro, que era feito de produtos químicos tóxicos como mercúrio.

O barômetro baseado em mercúrio era uma ferramenta útil para cientistas e agricultores. Ele previu um clima bastante preciso, ajudou os cientistas a realizar experimentos científicos na atmosfera e os agricultores sabem quando crescer no momento certo.

Posteriormente, foi inventado o barômetro mecânico, que não utilizava nenhum tipo de líquido. Felizmente, vivemos em uma era de tecnologia avançada, onde os sensores barométricos são baratos e não são maiores que nossa miniatura.

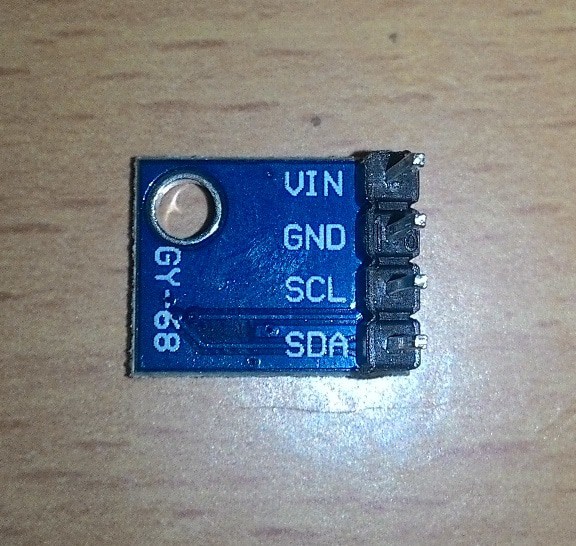

Ilustração do sensor barométrico:

1590370966 581 circuito do sensor de pressao barometrica detalhes e interface

Agora você sabe o que é um barômetro e onde é usado.

Especificações:

• Você pode medir pressões que variam de 300hPa a 1100hPa (1hPa = 100Pa), “Pa” indica Pascal e hPa indica hectopascal.
• A temperatura operacional é de -40 a +85 graus Celsius.
• Temperatura de medição que varia de 0 a 65 graus centígrados.
• Tensão operacional típica de 3.3V.
• Consumo de energia de 5 microamperes.
Agora, vamos mergulhar no diagrama de circuitos.

Como funciona

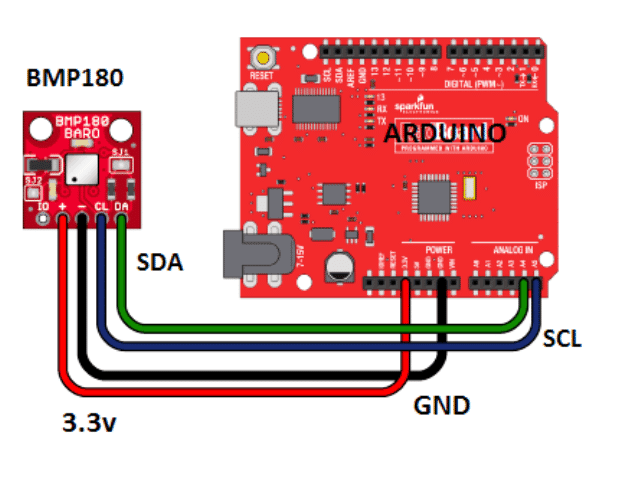

Circuito do sensor de pressão barométrica

O circuito do sensor barométrico BMP180 usado pelo Arduino é realmente muito simples, pois usa o barramento i2C, que é uma comunicação de dois fios. O chip usa o 3.3V do Arduino da fonte de alimentação regulada a bordo. Pode medir a pressão atmosférica local e a temperatura ambiente.

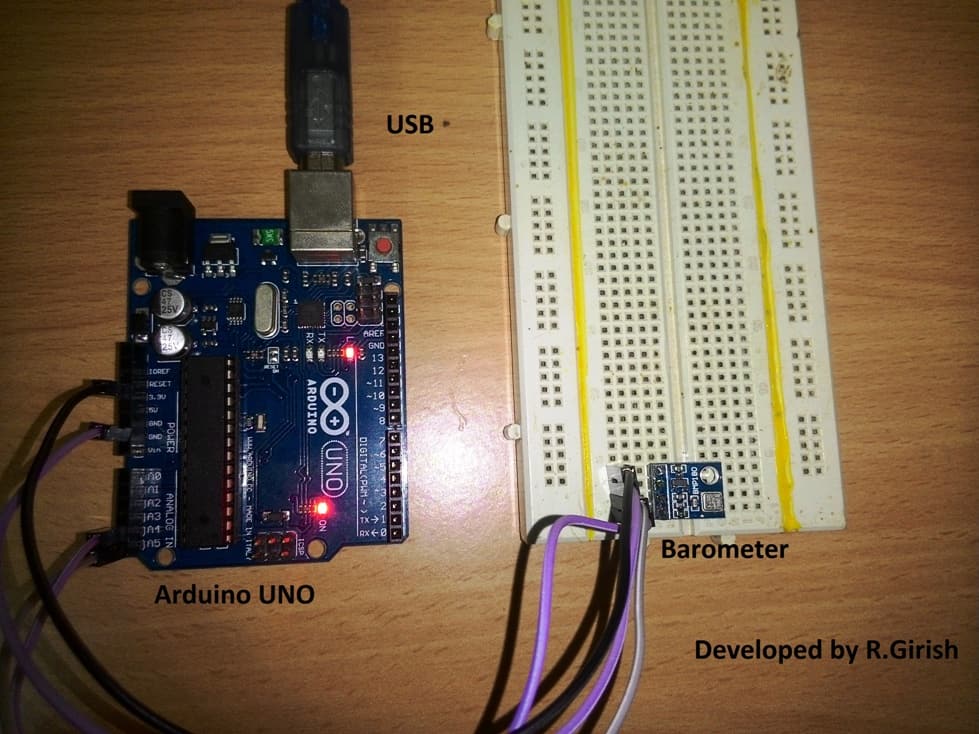

Protótipo do autor:

1590370969 738 circuito do sensor de pressao barometrica detalhes e interface

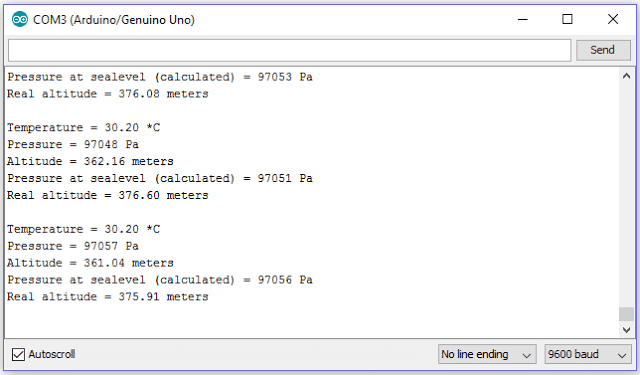

O programa também foi projetado para calcular outros parâmetros, como pressão atmosférica no nível do mar e altitude a partir do nível do mar, que podemos observar no monitor serial do IDE.

1590370970 482 circuito do sensor de pressao barometrica detalhes e interface

Antes de mergulhar na parte de programação, faça o download do arquivo da biblioteca no seguinte link: github.com/adafruit/Adafruit_BMP085_Unified.git e adicione-o à pasta da biblioteca do Arduino.

Código do programa:

//-----------Program by R.Girish----------------//
#include
#include
Adafruit_BMP085 bmp;
void setup()
{
Serial.begin(9600);
if (!bmp.begin())
{
Serial.println("Could not find a valid BMP085 sensor, check wiring!");
while (1) {}
}
}
void loop()
{
Serial.print("Temperature = ");
Serial.print(bmp.readTemperature());
Serial.println(" *C");
Serial.print("Pressure = ");
Serial.print(bmp.readPressure());
Serial.println(" Pascal");
Serial.print("Altitude = ");
Serial.print(bmp.readAltitude());
Serial.println(" meters");
Serial.print("Pressure at sealevel (calculated) = ");
Serial.print(bmp.readSealevelPressure());
Serial.println(" Pascal");
Serial.print("Real altitude = ");
Serial.print(bmp.readAltitude(101500));
Serial.println(" meters");
Serial.println();
delay(10000);
}
//-----------Program by R.Girish----------------//

O link para o arquivo da biblioteca foi originalmente criado para o BMP085, mas é compatível com o BMP180.

NOTA: Ao compilar o programa, o IDE emite um aviso, ignore-o, o código e a biblioteca funcionam bem.

Como prever o tempo?

A previsão do tempo transmitida por TV e rádios é medida a partir do nível do mar e não da pressão atmosférica local. Isso ocorre porque a altitude pode afetar a leitura de um lugar para outro e a medição no nível do mar dará um valor padrão em todo o barômetro. Portanto, estamos nos concentrando no nível de pressão do nível do mar (calculado) no monitor serial.

A pressão atmosférica continua a mudar e um valor constante não pode ser obtido. Mas é possível determinar o clima monitorando a leitura em algum intervalo de tempo.

Olhe para as leituras e anote-as, aguarde meia hora e anote novamente a leitura; se a leitura for alta, isso significa que o tempo estará ensolarado. Se a leitura cair, podemos prever uma tempestade ou chuva.

É o mesmo para todos os barômetros. Quanto maior a diferença entre as leituras inicial e atual, maior a possibilidade de alterar as condições climáticas.



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução

Olá, se tiver algum erro de tradução (AUTO), falta de link para download etc…

Veja na FONTE até ser revisado o post.

Status (Não Revisado)

Se tiver algum erro coloque nos comentários

Mas se gostou compartilhe!!!
