Um circuito gerador de alta tensão simples é explicado aqui, que pode ser usado para aumentar qualquer nível DC para cerca de 20 vezes ou dependendo da classificação secundária do transformador.
Operação do Circuito
Como pode ser visualizado no diagrama de circuito do gerador de arco de alta tensão mostrado, ele emprega uma configuração padrão de oscilador de bloqueio de transistor para gerar a tensão aumentada necessária através do enrolamento de saída do transformador.
O circuito pode ser entendido da seguinte forma:
O transistor conduz e aciona o enrolamento associado do transformador através de seu coletor/emissor no momento em que a energia é aplicada ao centro do transformador.

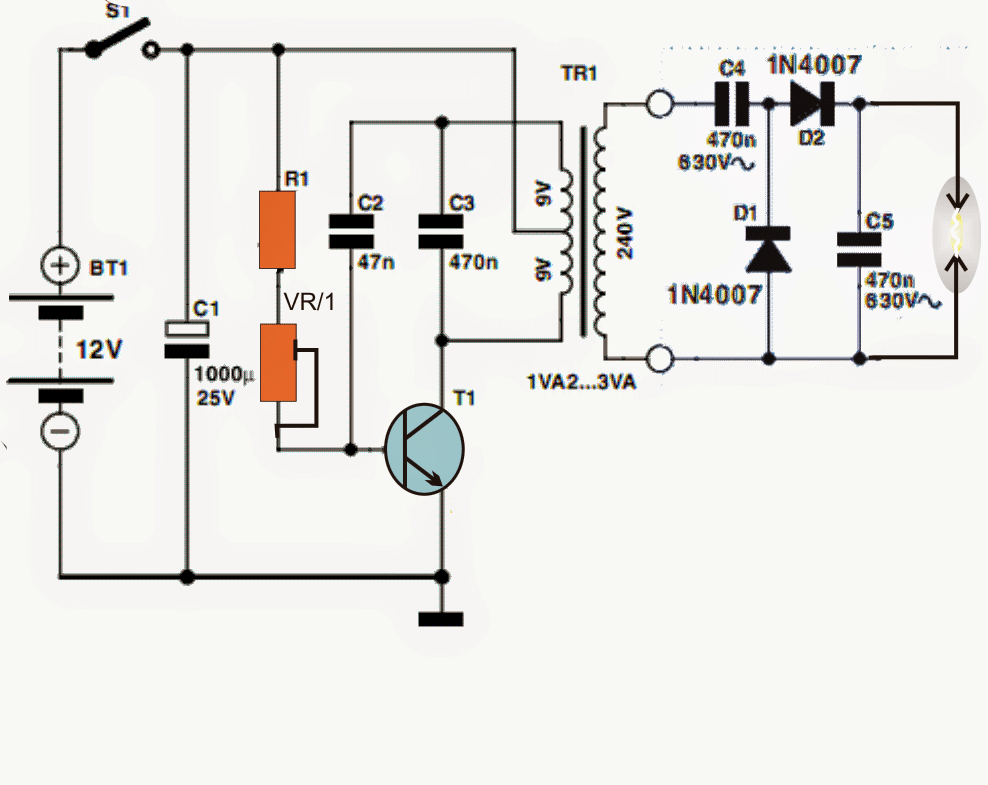

Diagrama de circuito
A metade superior do enrolamento do transformador simplesmente fornece um feedback para a base do transistor via C2, de modo que T1 permanece travado no modo de condução até que C2 seja totalmente carregado, quebrando a trava e forçando o transistor a iniciar o ciclo de condução novamente.
R1, que é um resistor de 1K, é posicionado para limitar o acionamento básico para T1 a limites seguros, enquanto VR1, que é um pré-ajuste de 22k, pode ser ajustado para obter uma frequência T1 pulsante eficientemente.
C2 também pode ser ajustado tentando outros valores até que a saída mais alta possível seja alcançada na saída de trafo
O transformador pode ser qualquer transformador abaixador com núcleo de ferro (500mA) normalmente usado em unidades adaptadoras AC/DC do tipo transformador.
A saída ao longo da saída do transformador estaria no nível secundário nominal, por exemplo, se for um secundário de 220 V, a saída poderia estar nesse nível.
O nível acima pode ser ainda mais amplificado ou intensificado através do diodo anexado, rede de bomba de carga de capacitor semelhante à rede de gerador de cockroft-walton.
A rede eleva o nível de 220 V para muitas centenas de volts, o que pode ser forçado a acender através de terminais de extremidade posicionados adequadamente do circuito da bomba de carga.
O circuito também pode ser usado na aplicação de morcegos mata-mosquitos, substituindo o transformador com núcleo de ferro por um homólogo de núcleo de ferrite.

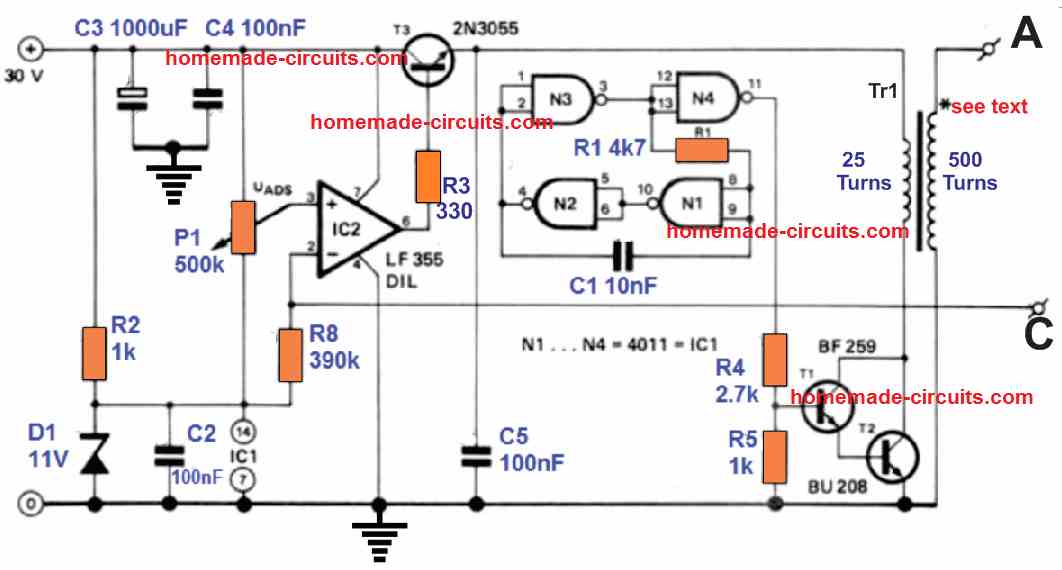

Circuito Gerador de Alta Potência 10 kv
Se alimentado com uma entrada de energia de 30 V, o circuito detalhado abaixo pode fornecer uma alta tensão que varia de 0 a 3 kV (tipo 2 e até mesmo fornecer de 0—-10 kV. As portas NAND N1—-N3 são conectadas como um multivibrador astável (AMV), que alimenta os transistores darlington T1/T2 com uma frequência de onda de 20kHz. A comutação incrivelmente rápida dos transistores gera um sinal pulsante de cerca de 300 V através do enrolamento primário de Tr1.

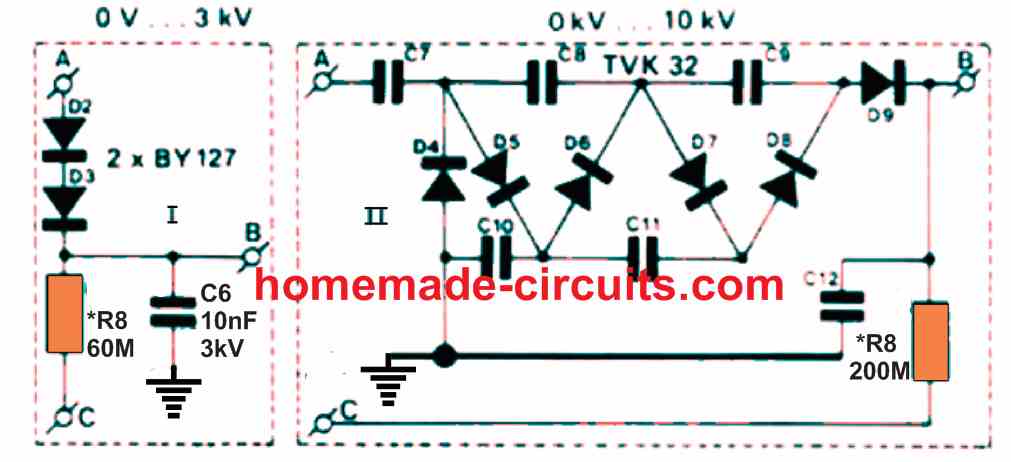

Esta tensão é posteriormente aumentada e aumentada proporcionalmente de acordo com a relação de espiras dos enrolamentos secundários. A 1ª variação (tipo 1) do circuito emprega retificação de meia onda. A versão 2 é na verdade um retificador em cascata recuperado de um aparelho de TV antigo.
A variação 2 fornece uma tensão 3 vezes maior que a versão 1, pois o retificador em cascata funciona como multiplicador de tensão (3X). IC2 controla a tensão de saída. O opamp compara a tensão criada através do pré-ajuste P1 com a tensão existente na junção dos divisores de tensão R6/R8 ou R7/R8. Caso a saída fique acima do nível de tensão predefinido, o IC2 pode reduzir a tensão de alimentação para a saída usando T3. A seção principal do circuito é o transformador. Mesmo que seja bastante vital, seu design não é tão crítico.
Uma gama de núcleos de ferrite E, EI com um diâmetro de 30 mm pode funcionar muito bem e sem esforço. O núcleo não deve incluir nenhum tipo de entreferro, um valor AL de 2000 nH será apenas apropriado. O enrolamento primário inclui 25 espiras de fio de cobre super esmaltado de 0,7 mm 1 mm e o secundário é construído com 500 espiras de fio de cobre super esmaltado de 0,2 … 0,3 mm.
Os enrolamentos primário e secundário precisam ser isolados de forma eficaz um do outro! Dependendo das altas tensões, o usuário deve ter cuidado com os seguintes pontos: O capacitor C6 deve ter capacidade para lidar com um mínimo de 3 kV. R6 na versão 1 inclui seis resistores de 10 M conectados em série. R7 é um resistor de 10M, construído usando 10nos de 1M em série. Isso é implementado para neutralizar os picos da saída. Ambos os circuitos recebem cerca de 50 mA sem carga conectada e 350 mA, garantindo 2 … 3 W para uma carga. Os transistores T2 e T3 podem exigir dissipadores de calor.

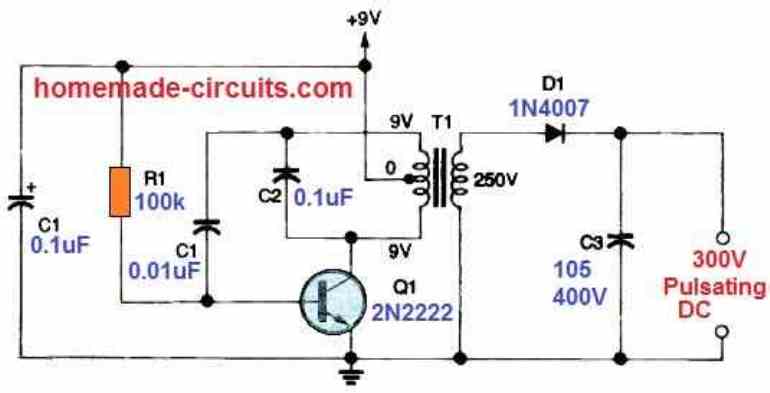

Circuito Gerador de 9V a 300V
O uso de multiplicadores de tensão para gerar tensões de saída maiores é tipicamente mais barato apenas quando as tensões desejadas são inferiores a 6 vezes a tensão de alimentação. Outras configurações de circuito são recomendadas quando são necessárias taxas de aumento muito grandes (por exemplo, centenas de volts fornecidos por meio de uma fonte de 12 volts).
Conforme mostrado no diagrama acima, a saída de um oscilador barato de baixa tensão ou gerador de onda quadrada geralmente pode ser usada como entrada de um transformador de tensão elevador apropriado (um transformador redutor comum conectado em sentido inverso). O enrolamento secundário do transformador produz as altas tensões de saída CA/CC desejadas.
Com um simples conversor DC-AC, esta energia AC pode ser rapidamente convertida de volta para DC. Um circuito conversor DC-para-DC como descrito acima é capaz de criar uma saída DC de 300 volts de uma fonte de alimentação DC de 9 volts.
O oscilador indutivo-capacitivo (LC) Hartley é formado pelo transistor Q1 e seus componentes eletrônicos neste projeto. A tensão do enrolamento primário, que varia de zero a nove volts, é alimentada ao transformador de 250 volts T1.
O componente indutivo no oscilador LC é a indutância principal, que é ajustada através do capacitor C2. No secundário de T1, o nível de tensão é aumentado até aproximadamente 350 volts de pico.
O diodo D1 de meia onda retifica esta saída, que carrega o capacitor C3. O capacitor tem o potencial de fornecer um choque elétrico forte, mas não letal, com carga mínima em C3. Com uma corrente de carga de alguns miliamperes, a saída diminui para cerca de 300 volts quando uma carga permanente é conectada.
