O cabo adaptador DB9 para OBD-II é um adaptador fácil de usar que permite que a linha EasySYNC de produtos CANbus seja compatível com conectores de interface OBD-II, normalmente utilizados em diagnósticos automotivos.
As pinagens do DB9 se encaixam diretamente nos módulos EasySYNC CANPlus ou em qualquer adaptador CANbus que esteja em conformidade com a pinagem CAN-in-Automation (CiA) DS102-2.
A extremidade OBD-II pode ser conectada diretamente a qualquer porta de diagnóstico automotivo. O cabo funciona especificamente com a parte CANbus dos padrões OBD-II.

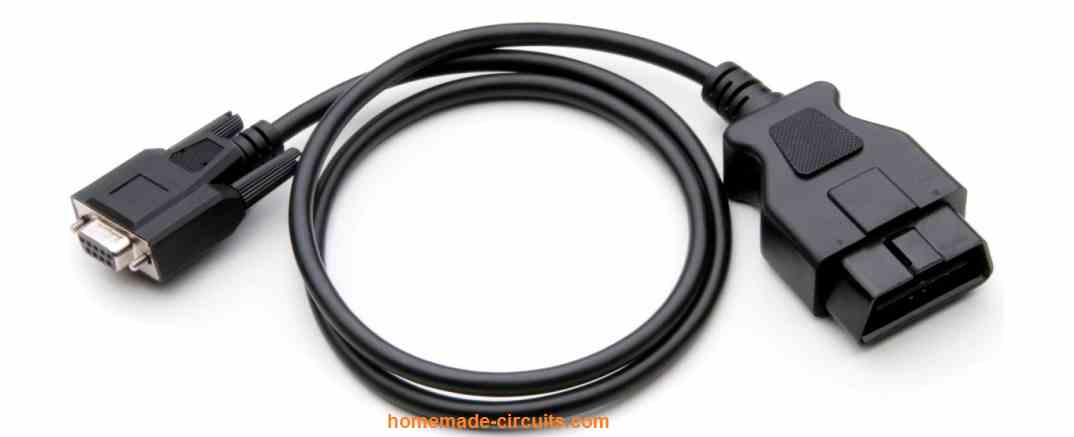

O cabo vem com um conector DB9 fêmea normal junto com um conector macho OBD de 16 pinos para executar as comunicações necessárias entre os produtos EasySYNC CANbus e a interface OBD-II.

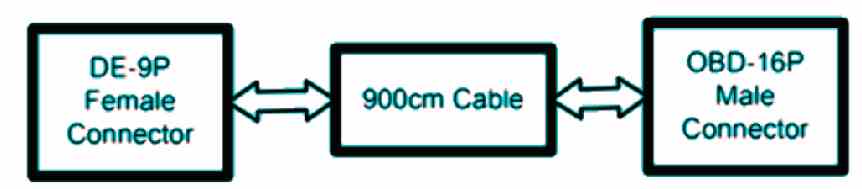

Entendendo o diagrama de blocos
Conector DB9 (Fêmea)
O conector DB9 é um conector D-sub fêmea de 9 vias (também conhecido como DE-9S) que pode ser conectado diretamente aos produtos EasySYNC CANPlus. Os sinais transmitidos do CANbus também atendem aos padrões da pinagem CAN-in-Automation (CiA) DS102-2.
Comprimento do cabo
O cabo OBD-M-DB9-ES tem 900 mm de comprimento.
Conector ODB-16P (macho)
A fiação do conector ODB-16P é projetada de forma que se conecte aos pinos CANbus em uma aplicação automotiva OBD-II.

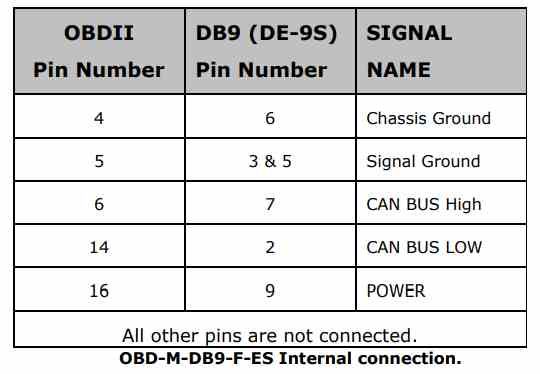

Conexão Interna
A tabela a seguir indica como a fiação do OBD-M-DB9-F-ES é implementada.
Diagrama de pinagem do cabo adaptador OBD-II
Definição de segurança
O OBD-M-DB9-F-ES é especificado dentro da categoria de dispositivo Limited Power Supply (LPS), projetado para operar com tensões abaixo de 60VDC.
Especificações ambientais
O OBD-M-DB9-F-ES é um produto sem chumbo que está em conformidade com as diretrizes ambientais padrão abaixo:
RoHS, WEEE, REACH, PFOS e DecaBDE.
