O circuito explicado aqui fornecerá indicações de LED e mostrará se há uma possível falha na fiação das conexões de fase CA, neutro e terra de sua casa. A ideia foi solicitada pelo Sr. SS kopparthy.

Especificações técnicas

senhor, muito bom dia. Eu agradeço pela sua ajuda. Eu ainda queria que você considerasse um circuito cujas fotos estão anexadas com os links fornecidos.

Este pcb me indicaria quando a terra está vazando (naquele momento, o testador queimaria quando tocado no pino de aterramento no soquete de 220v e receberá um forte choque quando tocado por engano.

Até os corpos metálicos dos aparelhos dão choque na hora.) ligando os dois primeiros led’s. .

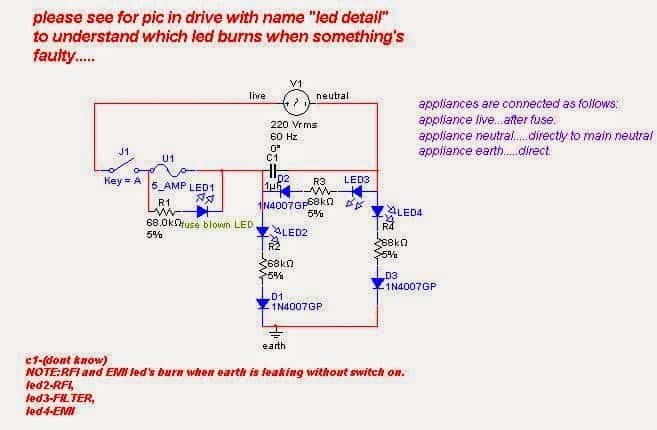

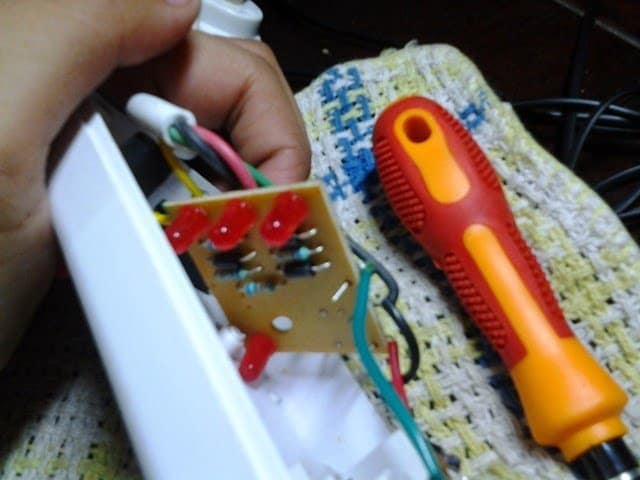

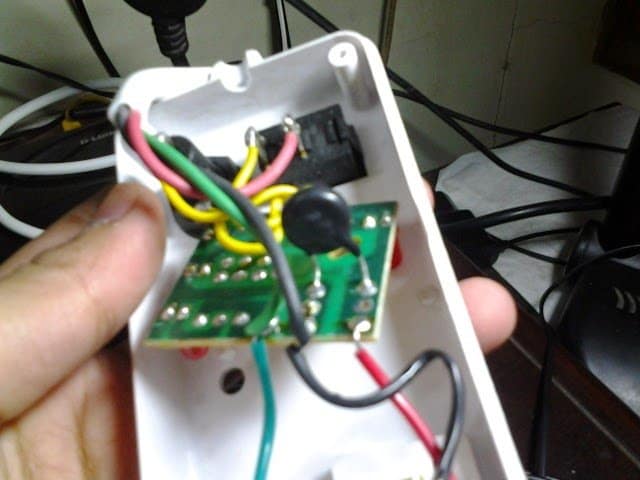

Eu também tentei desenhar o diagrama do circuito vendo esse pcb. o mesmo pcb indica a condição do fusível queimado. para diagrama de circuito e fotos do pcb, consulte “


senhor, eu espero que você entenda o funcionamento do circuito e também espero que você diga como está funcionando para mim também ……. o objetivo de escrever isso é que eu gostaria que você me ajudasse projetando o circuito que tem campainha com indicação de led quando algo der errado. obrigado muito muito muito muito muito muito muito muito senhor ……… não posso esquecer sua ajuda ……

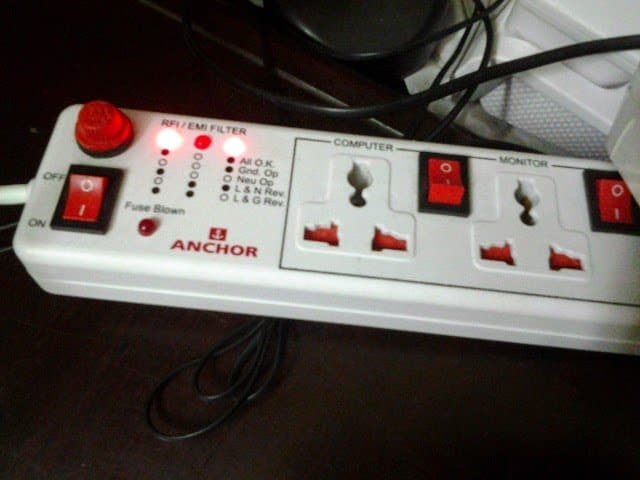

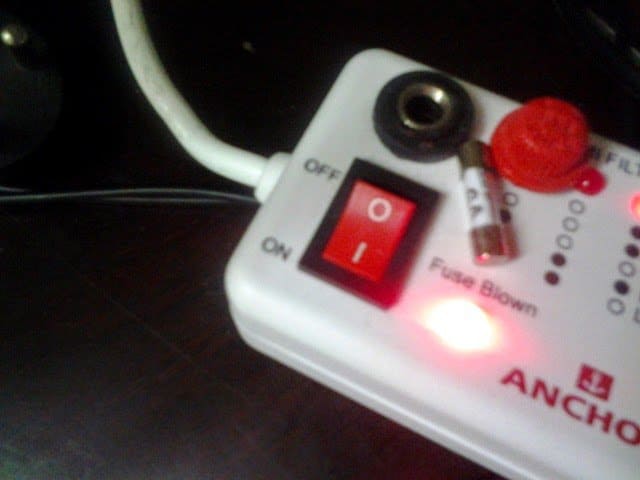

IMG 6244EECA2C72D
IMG 6244EECB341C7
IMG 6244EECB71A48
IMG 6244EECBBFE67
IMG 6244EECBEF79B
IMG 6244EECC2B35E

Usando 3 LEDs para as Indicações

O circuito acima pode ser muito simplificado e implementado usando apenas três LEDs e alguns resistores.

O circuito pode ser entendido como segue.

O projeto do circuito indicador de fase, neutro e terra proposto é bastante simples.

Como pode ser visto no diagrama fornecido, um LED é conectado na fase/neutro, outro LED na fase/terra e um terceiro no neutro/terra.

Cada LED tem seu próprio resistor limitador avaliado em 56K 1 watt.

As iluminações dos LEDs em resposta às diferentes condições de falha L/N/E podem ser testemunhadas conforme indicado abaixo:

LED1 e LED2 LIGADOS e LED3 DESLIGADOS indicam uma boa situação geral em que a fase, neutro e terra podem ser assumidos como todos conectados corretamente.

LED2 e LED3 ON e LED1 OFF indicam uma polaridade errada de fase/neutro, mas terra e neutro podem ser considerados configurados corretamente.

Todos os três LEDs acesos indicam um terra aberto ou neutro que pode ser diagnosticado posteriormente. Como um neutro aberto é raro, a possibilidade de uma “terra” aberta pode ser considerada e investigada.

Além das indicações de falha de fase, neutro e terra, o circuito também emprega um indicador de fusível queimado na forma de LED4 que simplesmente acende se o fusível estiver queimado ou aberto e um aparelho conectado.

Observe que a polaridade dos LEDs não é crucial e pode ser usada de qualquer maneira.

Recomenda-se o uso de LEDs vermelhos, outros tipos podem apresentar respostas incomuns.

O sensor de fuga à terra e o circuito da campainha serão atualizados em breve.
