O post discute um circuito simples de carregador de manivela de super capacitor usando um retificador de ponte que pode ser aplicado para carregar um banco de super capacitores através de qualquer máquina geradora de manivela adequada. A ideia foi pedida pela Sra. Janet
Impedir descarga reversa em supercapacitores

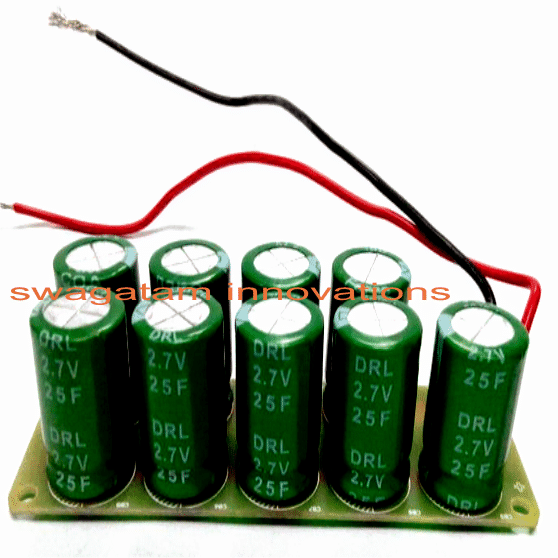

Para um projeto de bricolage, comprei um módulo super capacitor de 24 V, 25 Farad às vezes aqui:
Mas eu preciso parar a polaridade reversa que sempre ocorre sempre que estou carregando com um gerador de 24Vdc com manivela.
Por favor, Swag, qual Diodo exato devo usar? Como faço para obter os terminais positivo e negativo do Diodo para soldar corretamente o Diodo ao Módulo Super-cap?
Agradeço antecipadamente.
PS: por favor, se possível, me dê um guia pictórico.
Obrigado um milhão de vezes.

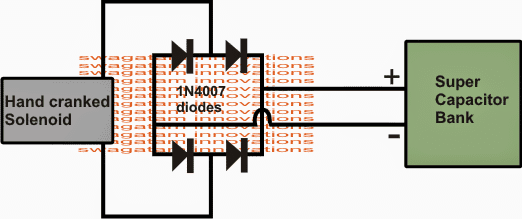

O circuito Esquema
O design
A solução para o circuito de carregador de manivela de super capacitor proposto é muito simples, é usando um retificador de ponte para a conversão CC necessária em ambos os ciclos da CA.
Como todos sabemos, um retificador de ponte é configurado de tal forma que os diodos conectados sejam equipados para retificar uma CA através de ambos os meios ciclos aplicados nele.
O dispositivo alternador de manivela preferido também atua como um gerador de CA em que o movimento para frente da manivela produz uma corrente direta ou positiva enquanto a ação de retração no dispositivo faz o oposto e desenvolve uma corrente negativa através de suas saídas.
Portanto, se os fios do gerador de manivela manual ou de qualquer gerador estiverem conectados diretamente com um capacitor de filtro que é um supercapacitor no presente caso, carregaria os capacitores durante o primeiro movimento e descarregaria imediatamente o capacitor durante o movimento reverso da manivela, resultando em uma carga líquida zero dentro dos capacitores.
Quando um retificador de ponte é conectado a um gerador como mostrado no diagrama, as correntes positiva e negativa em sua saída são apropriadamente transformadas em uma tensão de polaridade única que ajuda a carregar os supercapacitores de forma eficaz sem infligir qualquer perda nos capacitores.
Como soldar retificador de ponte com super capacitor
Obrigado novamente por manter sua promessa.
Mas, por favor, desculpe, eu não compreendo totalmente o conhecimento sobre como soldar o diodo em série como você imaginou.
O que exatamente eu não sei é como conseguir os terminais positivo e negativo do Diodo para soldar corretamente o Diodo no Módulo Super-cap?
Além disso, quando eu pegar os terminais positivo e negativo, vou soldar a perna Positiva do Diodo no terminal Positivo da supercap e fazer o mesmo nos terminais Negativos?
Por favor, perdoe-me pelas minhas perguntas bobas.
PS: Na folha de dados eu vi Max. Corrente reversa: 1A e máx. Corrente direta: 30A
O que isto significa?
Minha corrente máxima de saída do super capacitor é 5A e a tensão é 24V. Quantos diodos no link acima precisarei soldar na minha Supercap?
É possível carregar simultaneamente super capacitor e descarregá-lo? Essa prática é segura?
Obrigado.
Resolvendo as consultas de circuito

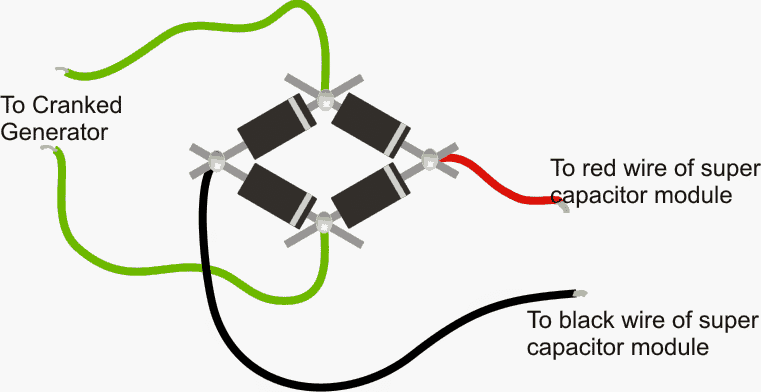

Anexei o diagrama em forma pictórica, por favor verifique
A corrente reversa só importa se os fios vermelho/preto forem invertidos durante a conexão com o super capacitor… os capacitores serão danificados se a corrente nesta condição exceder 1 amp.
Os 30 amp sugerem a tolerância máxima de corrente em condições normais, conforme indicado na imagem anexada.
Mas ainda importa apenas se a tensão do gerador tende a exceder a classificação máxima de tensão do super capacitor.
Se permanecer dentro da faixa de tensão dos capacitores, a tolerância de corrente direta torna-se irrelevante e pode ser ignorada…. portanto, confirme a tensão máxima do gerador, não deve ser superior a 24 V para o módulo super capacitor indicado.
Os diodos na ponte podem ser 1N5408 para garantir total segurança ao sistema.
O super capacitor pode ser carregado/descarregado à vontade milhares de vezes, independentemente de quaisquer precauções ou cuidados.
