O post investiga um circuito smps baseado em MOSFET de 12V, 1 amp, barato feito na China, que pode ser modificado em circuitos smps de 24V 1 amp ou 12V 2 amp também. O MOSFET usado é o STB9NK60Z, que é um dispositivo de 600V 7A altamente avançado e robusto, especialmente fabricado para aplicações de circuito de ambiente de alta tensão imprevisível.

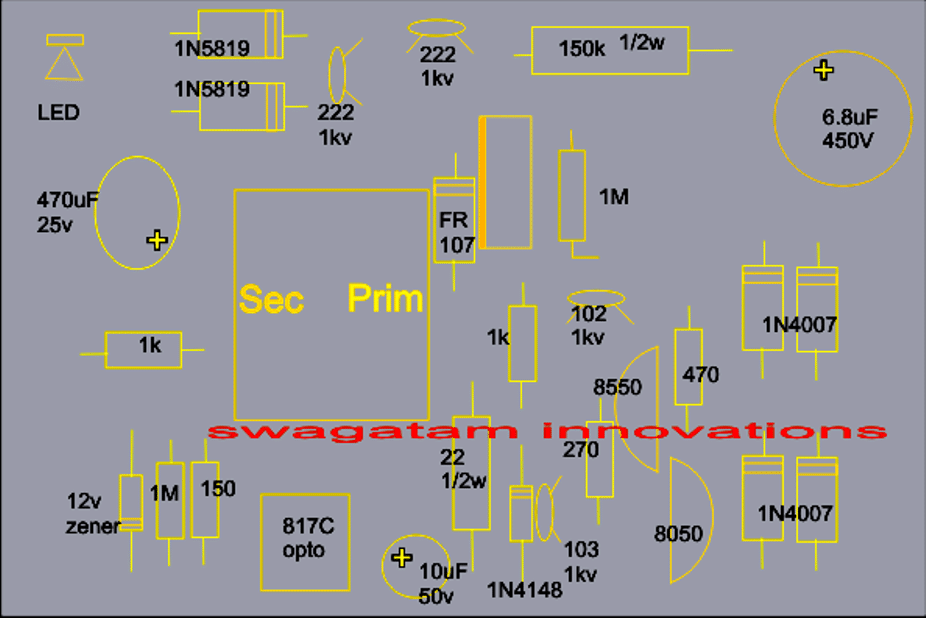

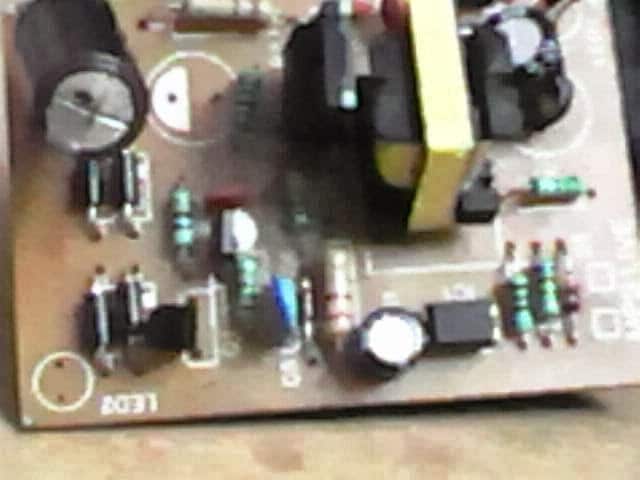

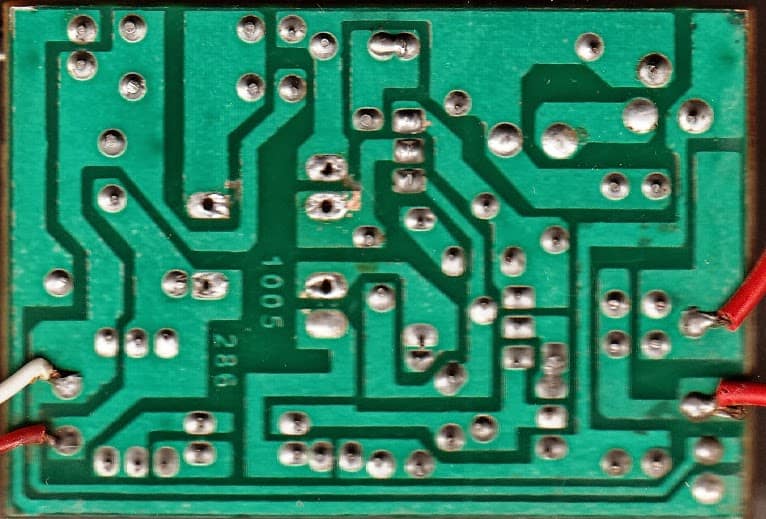

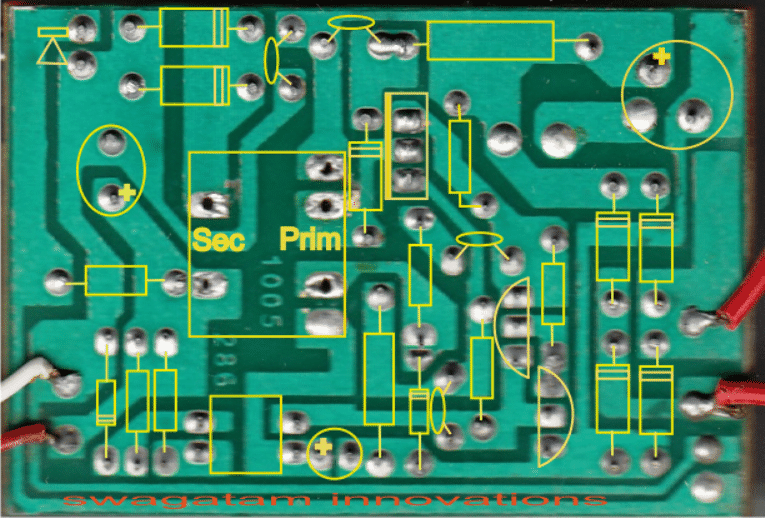

Engenharia reversa de um adaptador SMP de 12V 1 Amp fisicamente

IMG 62456DD1634D9
CIRCUITO MOSFET SMPS DE 12V, 24V, 1 AMP 15
IMG 62456DD1CB5DB
CIRCUITO MOSFET SMPS DE 12V, 24V, 1 AMP 16
IMG 62456DD265073
CIRCUITO MOSFET SMPS DE 12V, 24V, 1 AMP 17
IMG 62456DD2B0D2A
CIRCUITO MOSFET SMPS DE 12V, 24V, 1 AMP 18

Detalhes da bobina:

O circuito smps baseado em MOSFET de 12V e 1 amp proposto utiliza um único transformador E-core, os detalhes do enrolamento podem ser entendidos a partir das seguintes informações:

IMG 62456DD314DBA
CIRCUITO MOSFET SMPS DE 12V, 24V, 1 AMP 19

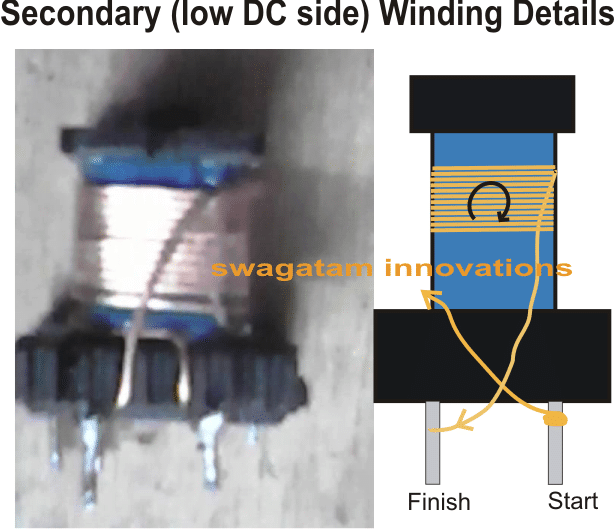

Espessura do fio para o enrolamento secundário acima = 0,6 mm, no. de voltas = 12

IMG 62456DD35DA5E
CIRCUITO MOSFET SMPS DE 12V, 24V, 1 AMP 20

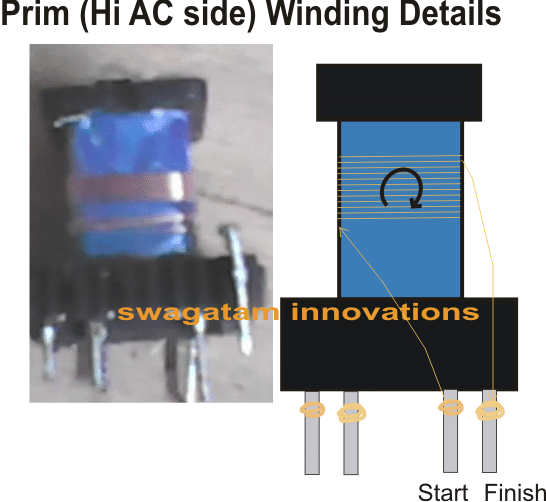

Espessura do fio para o enrolamento primário acima = 0,25 mm, no. de voltas = 12

IMG 62456DD3A7BDA
CIRCUITO MOSFET SMPS DE 12V, 24V, 1 AMP 21

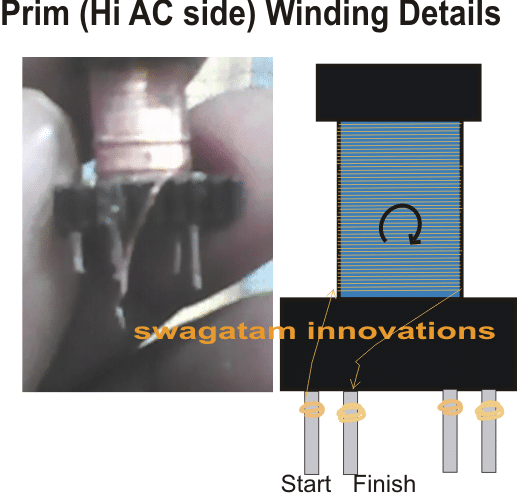

Espessura do fio para o enrolamento primário acima = 0,25 mm, no. de voltas = 170

Feedback de um dos leitores dedicados deste blog Sr. Debabrata Mandal:

Eu comprei um hoje que é exatamente o mesmo, bem, quase me custou 100₹
Testei @shop por 10 segundos e funcionou bem, trouxe para casa, conectou e estava prestes a testá-lo com multímetro e houve um som de estalo, embora o led indicador ainda estivesse brilhando

Abri e descobri que o lado eletrolítico @ 12v havia queimado, outra tampa de 16v estava queimada, nesta condição testei a saída e encontrei saída em torno de 22-23v

No momento, não consigo verificá-lo corretamente porque assim que o ligo, em um segundo o mosfet começa a ficar quente.

Também não consigo descobrir os transistores s9014 e s8550, que tipo ou como seus pinos estão configurados?

Existem apenas 3 componentes diferentes do design acima

100E/.5w em vez de ano 150e/.5w (resistor)220e em vez de seu 270e (resistor) s9014 em vez de seu s8050 (transistor)

Sem tirar nada da placa, testei os diodos/zener, eles me pareceram bons.
Então, sem tirar o transistor/mosfet você poderia me dizer como verificá-los sem ter que ligar a energia… porque isso poderia derreter o mosfet com certeza.

Ou qualquer ideia que você possa compartilhar para depurar isso … também, como faço para ajustar o circuito para 14v (13,6 ~ 14,4) e 1,1 A (> 1,05)

Solução possível:

O mosfet não deve ficar quente enquanto a saída não estiver carregada ou em curto-circuito.
Se estiver ficando quente sem nenhuma carga na saída, pode significar uma seção primária defeituosa.

Confirme o status executando as seguintes etapas:

Corte os trilhos da placa de circuito impresso dos terminais do enrolamento secundário de forma que fique completamente isolado da placa de circuito, confirme a continuidade com um multímetro.

Em seguida, conecte uma lâmpada de 25 watts em série com a entrada AC aos smps e ligue a energia. Se as lâmpadas de 25 watts acenderem ou se o mosfet mostrar um aquecimento significativo, confirmaria um estágio primário defeituoso.

O próximo passo seria remover os transistores um a um e substituí-los por novos e aplicar a tensão de entrada para verificar a condição do mosfet.

Se o aquecimento persistir, então, finalmente, você pode substituir o mosfet por um novo. Após todos esses procedimentos serem concluídos e o problema ser corrigido, podemos verificar por que o secundário está gerando uma saída de 24V.

Isso pode ser devido a dados de enrolamento errados ou pode ser que uma vez que o estágio primário seja resolvido como acima, a saída também se estabilizaria com a saída correta.

Mais entradas do Sr. Debrata

OK eu já tirei os 2 transistores + mosfet + transformador e verifiquei tudo parecia bem, verifiquei os resistores e capacitores, todos parecem estar bem e depois os coloquei de volta e comecei a verificar a própria placa…

Eu encontrei um curto, depois de soldar eles não cortaram aquela perna e ela se projetava e tocava o filme de cobre, então eu cortei e verifiquei, agora a saída mostrava 2.3v, mas ainda assim o mosfet continuava esquentando.

Incrível… finalmente nada a fazer, troquei a tampa queimada por 1000u/16v keltron e o que? O problema foi corrigido.

Analisando o problema

Uau, isso é realmente muito interessante., então o problema estava no capacitor do filtro, uma vez consertado, o opto-acoplador poderia receber a entrada de feedback dele e, por sua vez, ajudar a regular a condução do mosfet …..
De qualquer forma, tudo está bem quando acaba bem.

Obrigado pelo feedback.
