Circuito de fonte de alimentação sem transformador 0-300V MOSFET ajustável

Relacionados

Este simples circuito de fonte de alimentação sem transformador controlado por MOSFET pode ser usado para fornecer uma saída continuamente variável de 0 a 300 V CC e um controle de corrente de 100 mA a 1 Amp.

Para evitar que meus projetos de pesquisa de alta tensão se tornem fumaça permanentemente, desenvolvi um circuito fácil que é capaz de fornecer uma fonte de tensão variável de 0 a 330 Volts.

Mas atenção, o circuito não está isolado do potencial da rede e, portanto, pode infligir um choque letal.

A alimentação é à prova de curto-circuito: a corrente é restrita a aproximadamente 100mA.

Operação do Circuito

O projeto não requer um transformador, em vez disso, uma lâmpada de 100 watts é introduzida na entrada para fornecer segurança máxima em caso de curto-circuito ou falha de componente.

A tensão da rede após a passagem pela lâmpada é retificada com a ponte D1 (1Amp / 500V) e C1.

T1 é configurado como seguidor de fonte: a fonte de T1 está em conformidade com a tensão do limpador de R3. D2 está segurado para salvaguardar o portão de T1.

T2 e resistor de derivação R2 estabelecem o limitador de corrente. Sempre que a corrente de saída for excessiva, T2 descarrega rapidamente a porta de T1.

Isso impede que a corrente aumente ainda mais. O valor de R3 foi basicamente identificado experimentalmente; no entanto, na verdade, depende do Hfe de T2, o que significa que você pode precisar ajustar o valor de R2 adequadamente.

Tenha em mente que o T1 requer um dissipador de calor grande: na situação mais desagradável, o T1 provavelmente dispersaria 330V x 100mA = 33Watt!

Você pode tentar mosfets como um BUZ 326 (400V/10.5Amp) ou você também pode usar um IRF740 (400V/10Amp).

A impedância de saída da fonte varia de acordo com o beta de T1, portanto quanto maior o MOSFET, menor a impedância de saída!

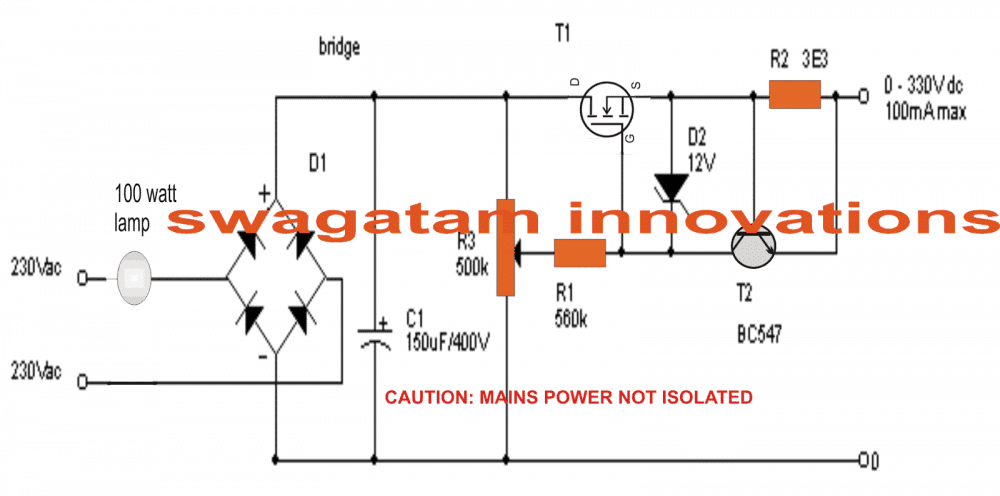

Diagrama de circuito

IMG 6245CEDEE7ADA

ATUALIZAR:

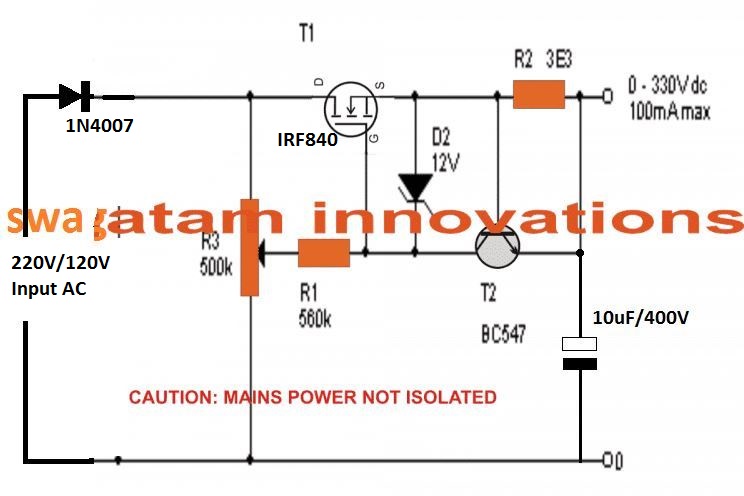

O projeto acima pode ser muito simplificado, conforme indicado no diagrama a seguir. O retificador da ponte foi eliminado, o que reduz drasticamente o nível de tensão no MOSFET. No entanto, a ondulação gerada devido a uma retificação de meia onda pode ser significativamente maior. O capacitor de filtro de saída 10uF ajuda a reduzir isso até certo ponto. O valor deste capacitor pode ser aumentado para níveis mais altos para melhorar a qualidade DC.

A lâmpada da série de entrada pode ser adicionada, embora isso possa não ser necessário devido à presença do estágio de controle de corrente no projeto. No entanto, para maior segurança, um fusível pode ser adicionado em série com a linha de entrada.

IMG 6245CEDF65822
CIRCUITO DE FONTE DE ALIMENTAÇÃO SEM TRANSFORMADOR 0-300V MOSFET AJUSTÁVEL 7

Prova de vídeo:

YouTube video

Esta fonte de alimentação pode ser usada para obter uma potência regulada, variável desde zero a 300 volts no máximo. Todos os dispositivos devem ser montados em dissipadores de calor.

Usando uma combinação de BJT e Mosfets

Operação do Circuito

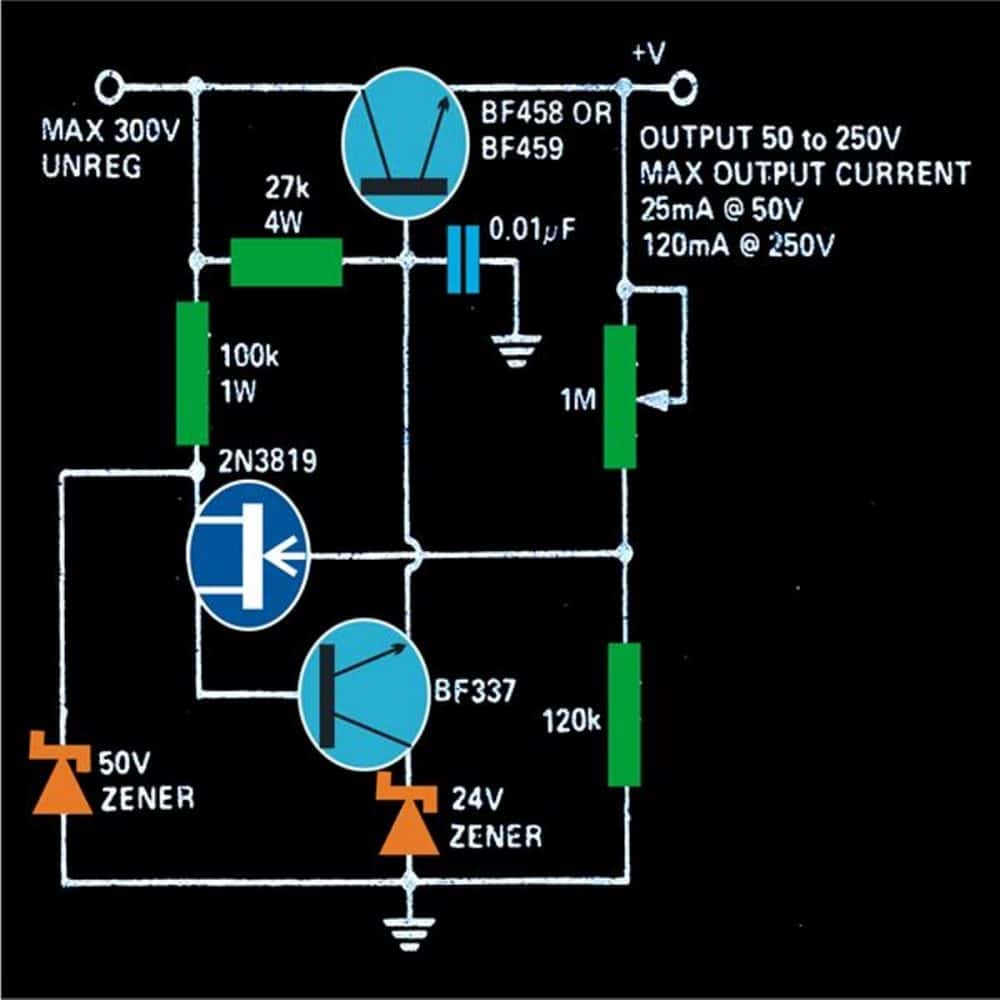

O próximo diagrama de circuito de fonte de alimentação variável sem transformador de 0-300V pode ser entendido com os seguintes pontos: Como pode ser visto na figura, um transistor de alta tensão BF458 é usado como o principal dispositivo de manuseio de carga.
Sua polarização de base é controlada por outro transistor de alta tensão BF337 cujo emissor é fixado em 24 volts estáveis. Um FET é usado para selecionar a corrente de base do transistor BF337 através de um potenciômetro de 1M.

Esta configuração ajusta a corrente de base para o BF337 que, por sua vez, restringe a tensão e o fluxo de corrente do transistor principal do BF458 para a saída.

A entrada para o circuito pode ser derivada diretamente da rede elétrica CA após retificação e filtragem adequadas usando uma rede em ponte e um capacitor de 10u/400V.

Todo o circuito é extremamente perigoso ao toque, o devido cuidado deve ser mantido ao fazer e testar este circuito.

IMG 6245CEDF92BED
CIRCUITO DE FONTE DE ALIMENTAÇÃO SEM TRANSFORMADOR 0-300V MOSFET AJUSTÁVEL 8

AVISO: O CIRCUITO TRANSPORTA TENSÃO DE REDE LETAL E, POR ISSO, É EXTREMAMENTE PERIGOSO. PODE MATAR QUALQUER UM, SE TOCADO EM QUALQUER LUGAR DO CIRCUITO EM CONDIÇÕES DE ENERGIA. OBSERVE AS PRECAUÇÕES ADEQUADAS PARA EVITAR QUALQUER PERIGO.
