Circuito regulador de RPM automático para geradores a diesel

A publicação analisa um circuito controlador de RPM de gerador a diesel para barcos usando a técnica PWM e também um circuito simples de desvio de triac. A ideia foi solicitada pelo Sr. Dave.

Objetivos e requisitos do circuito

  1. Estive olhando com interesse no site de circuitos eletrônicos e gostaria que você pudesse comentar o seguinte
  2. Atualmente, eu funciono com um gerador de 220v 50hz do motor diesel principal do meu barco, as RPMs desse motor NÃO são controladas e é difícil definir a velocidade correta para manter o gerador nas RPMs corretas para uma saída de 50hz
  3. Seria possível converter essa frequência CA variável de 220V para 220V DC usando um retificador de ponte e depois convertê-lo novamente para 220V 50Hz
  4. Isso resolveria um grande problema para aqueles de nós que possuem pequenas embarcações que não têm espaço ou são capazes de carregar a carga adicional de outro motor diesel marítimo, o gerador é capaz de produzir 4kva
  5. Seus comentários serão apreciados

O desenho

O projeto do circuito solicitado para controlar as RPM de um gerador a diesel pode ser executado usando uma técnica PWM ou o mesmo pode ser implementado através de um projeto do circuito do regulador automático de derivação, vamos entender as duas contrapartes da seguinte explicação:
Circuito Motorista de Gerador Diesel RPM

A primeira idéia, como afirmado acima, emprega uma Circuito inversor de ponte completa IRS2453 e um anexo Controlador IC 555 PWM estágio para o controle RPM esperado da saída de um gerador a diesel.

O projeto parece bastante simples, no qual a rede de ponte de diodos converte a entrada de 220V em uma tensão de barramento de 330V CC para a rede completa do controlador de ponte, que por sua vez a converte em uma onda. 220 V CA quadrado através da rede mosfet N push push associada de 4 canais.
Como essa saída é uma saída de onda quadrada de 330V DC, é processada adequadamente usando a seção IC 555 PWM na saída de onda senoidal de 220V CA necessária. A configuração do PWM garante uma saída fixa de 220V que pode ser relativamente estável, sem tremulação.

Usando o método de desvio Triac

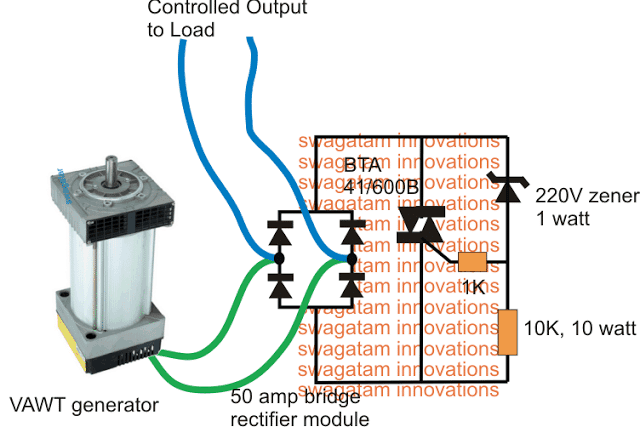

Embora preciso, o conceito acima parece bastante elaborado e complexo em comparação com o seguinte circuito de driver de gerador a diesel baseado em derivação triac simples:

1590366560 853 circuito regulador de rpm automatico para geradores a diesel

O circuito acima foi originalmente projetado para controlar um motor de moinho de vento VAWT

No entanto, o mesmo projeto também pode ser usado com eficiência para controlar a saída de um gerador a diesel em 220V fixo.
O circuito parece muito mais simples e auto-explicativo.
O retificador em ponte converte os dois semi-ciclos do gerador a diesel em ciclos de onda completa positivos para o triac, para que o circuito triac possa desviar ambos os ciclos para o terra, que pode exceder a marca de 220V.

O diodo zener de 220v define o nível de desvio para o triac, esta seção pode ser substituída usando IC de zener de derivação TL431 para permitir uma saída precisa e estabilizada da temperatura para o gerador. A rede da ponte deve ter uma classificação adequada para lidar com os picos de corrente do gerador.
