O fusível do seu amplificador de potência está queimando quando o botão liga/desliga está LIGADO? Isso pode estar acontecendo devido à alta corrente inicial consumida pelos alto-falantes, quando a energia é ligada.
Os circuitos simples de proteção do fusível do amplificador apresentados aqui podem ser usados efetivamente para resolver o problema.
O problema é comumente visto em amplificadores de alta potência, onde os alto-falantes têm especificações de baixa resistência, ou em amplificadores de potência que possuem muitos alto-falantes de alta potência conectados em paralelo.
Por que os fusíveis do amplificador explodem
Em amplificadores de alta potência, quando a energia é ligada, os vários estágios dentro da placa de circuito levam alguns milissegundos para estabilizar. No entanto, antes que os estágios do circuito sejam capazes de se estabilizar, os MOSFETs são forçados a conduzir instantaneamente devido ao pico de tensão da chave ON, permitindo que toda a entrada CC passe pelos alto-falantes conectados. Os alto-falantes com baixa resistência criam uma situação momentânea de curto-circuito, causando carga pesada nos fusíveis, até que eles se quebrem.
A situação é indesejável não apenas para o amplificador, mas também pode ser uma ameaça para os alto-falantes, que podem eventualmente queimar devido à comutação repetitiva de alta corrente, durante cada chave de alimentação LIGADA.
Como evitar que o fusível do amplificador queime
A ideia é realmente bem simples. Para evitar que o fusível do amplificador queime, simplesmente precisamos garantir que a potência de entrada do amplificador seja aplicada com uma entrada CA de partida suave.
Para implementar isso, um pequeno temporizador de atraso ON pode ser empregado.
Aqui está um design que foi publicado há muito tempo no revista eletrônica elektore ainda parece muito útil para resolver o problema do fusível queimado em amplificadores de potência.
Como funciona o circuito
O circuito mostrado acima é basicamente um circuito de relé de atraso ON que inicialmente mantém o transformador do amplificador ou o SMPS desconectado da entrada da rede elétrica. Em vez de uma conexão inicial direta, o circuito utiliza algumas resistências de baixo valor para introduzir uma entrada de rede de baixa corrente na fonte de alimentação do amplificador.
As resistências R4–R7 impedem que os alto-falantes consumam uma corrente inicial pesada da fonte de alimentação, enquanto permitem que o circuito do amplificador se estabilize normalmente.
Após um pequeno atraso, que pode ser de cerca de um segundo, o relé clica e conecta a entrada de rede diretamente à fonte de alimentação do amplificador. Neste ponto, os alto-falantes são incapazes de consumir corrente pesada porque o circuito já está estabilizado e efetivamente controla a corrente para o alto-falante nos limites de segurança especificados.
Um circuito de proteção melhor
Embora o circuito acima possa parecer bastante competente para resolver o problema do fusível queimado em amplificadores de potência, não parece ser o mais eficiente.
É porque o circuito envolve contato direto com a entrada CA da rede elétrica, e as resistências inicialmente podem dissipar alguma quantidade de energia. Isso pode não ser um grande problema, mas parece desnecessário porque o mesmo design pode ser implementado por meio de uma versão mais fácil, conforme indicado abaixo:

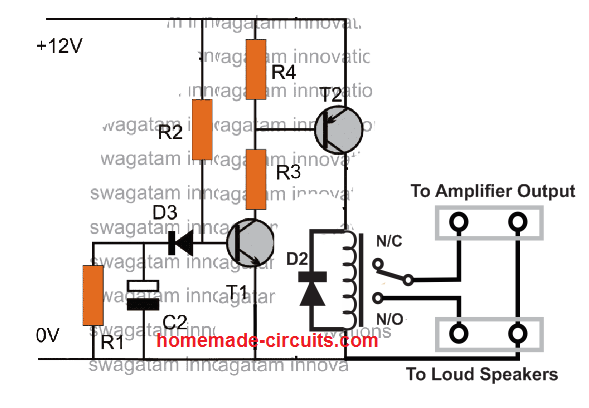

Este também é um circuito temporizador ON de relé de atraso, mas funciona com uma entrada DC derivada do amplificador SMPS ou fonte de alimentação.
Quando o amplificador é ligado, o temporizador de atraso também é ligado a partir da alimentação do amplificador. No entanto, sendo um temporizador de atraso ON, o relé não responde imediatamente, mas espera algum tempo dependendo dos valores de R1, R2, C2. Uma vez decorrido o tempo definido, o relé é ativado e conecta a saída do amplificador com os alto-falantes.
O pequeno atraso na comutação permite que o circuito do amplificador se estabeleça adequadamente e ligue o alto-falante com segurança, evitando assim que os fusíveis sofram uma sobrecorrente repentina.
Lista de peças
- R1 = 100K
- R2 = 100K
- R3, R4 = 10K
- D2, D3 = 1N4007
- C2 = 100uF/25V
- T1 = BC547
- T2 = BC557
- Relé = relé de 12 V, 10 amperes.
Para você
Os circuitos de proteção apresentados acima fornecem uma solução fácil para problemas de queima de fusíveis em amplificadores. Se você tiver alguma dúvida relacionada ou uma alternativa melhor do que essas, informe-nos por meio dos comentários abaixo, ficaremos felizes em atualizar as informações no artigo.
