Circuito regulador de tensão de 15V 10A com IC LM196

O artigo a seguir explica um circuito de fonte de alimentação de regulador de tensão linear que usa o IC LM196, capaz de lidar com até 10 amperes de corrente e pode fornecer uma tensão variável de 1,25V a 15VDC.

Sobre o IC LM196 ou LM396

O IC LM 196 é um dispositivo regulador versátil, de chip único e alto desempenho que pode ser configurado para fornecer uma tensão de saída ajustável de 1,25V a 15V ou até mais a correntes de mais de 10 amperes.

É uma solução de chip único para todas as aplicações de circuitos eletrônicos que envolvam ou exigem CC regulada de até 10 amperes.

Isso significa que agora você pode executar operações de alta tensão de acordo com sua preferência pessoal, usando este circuito de chip único fácil de construir.

Muitos dos meus posts anteriores discutiram circuitos que envolvem um IC semelhante, o LM338, que também é capaz de fornecer características semelhantes, mas não pode suportar mais de 5 amperes, o LM196, por outro lado, supera essa limitação do LM338 e vai além por lá, adicionando mais 5 amplificadores às especificações.

Especificações principais


As principais características deste regulador de tensão ajustável de 15V 10 amp IC podem ser resumidas da seguinte forma:

  1. Saída personalizada em +/- 0.8V
  2. Tensão minimamente ajustável de 1,25 V a 15 V DC
  3. Corrente de saída garantida que não é inferior a 10 amperes
  4. Verificado com testes de melhoria de produto P +
  5. A dissipação de energia máxima não deve exceder 70 watts, mesmo em carga máxima.
  6. Protegido internamente contra sobrecarga e curto-circuito
  7. Dispositivo protegido internamente contra situações de vazamento térmico ou quebra térmica.
  8. Alimentação de tensão de saída garantida, mesmo no pior dos casos, como o pino de ajuste desconectado.

NOTA: Embora o IC esteja especificado para produzir entre 1,25 V e 15 V, a folha de dados também diz que é possível obter tensões de saída maiores que 15 V, desde que o diferencial de entrada / saída não seja excedido.

O diferencial de entrada / saída é especificado em 20 V.

Isso implica que o IC pode ser ajustado para gerar tensões de saída mais altas, desde que a diferença de entrada / saída de 20 V não seja excedida.

Fixar detalhes de LM196

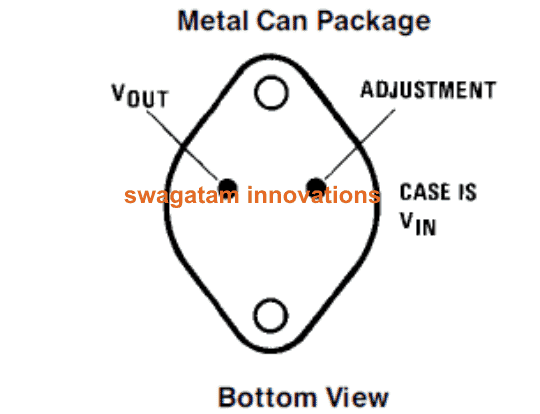

Como mostrado no diagrama a seguir, de baixo com a maior área do metal voltada para baixo, os pinos do IC LM196 podem ser identificados da seguinte maneira:

  1. Pino direito = pino de ajuste
  2. Pino esquerdo = Pino de saída.
  3. Caso ou órgão = Entrada

Circuito de fonte de alimentação 10A usando IC LM196 ou LM396

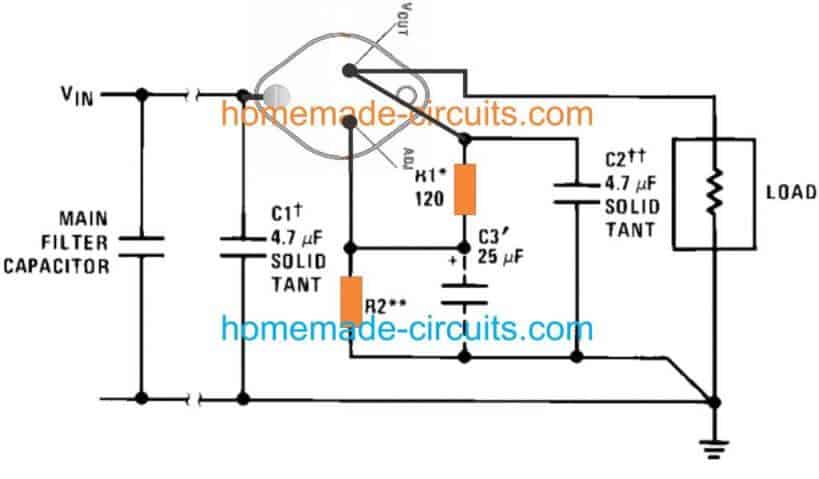

O diagrama do circuito regulador de tensão padrão de 10 A usado pelo LM196 IC pode ser visto na figura a seguir.

Os cálculos das resistências são semelhantes aos do IC LM338 ou LM317. R2 pode ser ajustado para obter a tensão regulada necessária na saída.


Todos os terminais de terra envolvidos no circuito devem ser protegidos com o terra de entrada principal, que obviamente será o ponto negativo do retificador de ponte (não mostrado aqui). Da mesma forma, o positivo para a carga deve ser adquirido diretamente do cabo IC relevante.

A terra e o positivo são retirados dos principais nós devido à participação de altas correntes no circuito. À medida que a corrente aumenta, o condutor oferece proporcionalmente mais resistência ao fluxo de corrente, resultando em queda de tensão na saída e, portanto, comprimentos de faixa desnecessários devem ser evitados.

Regulador variável de 10 A usando LM 196, LM396 IC


FONTE
