O post explica um circuito controlador de nível de água que pode ser usado para implementar uma irrigação por gotejamento contínua não tripulada em um jardim doméstico. A ideia foi solicitada pelo Sr. Sandipan.
Especificações técnicas
Estou implementando uma irrigação por gotejamento no jardim da minha varanda. Uma parte disso é encher de água automaticamente um vaso de 5 litros/10 litros (esta é fonte de água para irrigação por gotejamento) de um tanque de água maior (quando não estou em casa por um período mais longo, como 15 dias). Eu divido este projeto em várias etapas da seguinte forma
- 1. Implementação de irrigação por gotejamento usando um vaso de 5 ou 10 litros (digamos V1) como fonte de água. Provavelmente um vaso menor reduzirá a pressão da água.
- 2. Ter um sistema automático de bombeamento de água para encher o vaso V1 periodicamente com base no nível de água no vaso V1 de um tanque de água maior. Se V1 estiver cheio, o motor deve desligar e se o nível de água no Recipiente V1 estiver baixo até certo ponto, o motor deve começar a encher o recipiente V1. Eu quero implementar este sistema de bombeamento usando um motor caseiro de 6 Volts DC (bomba de água DIY usando um motor DC).
- 3. Implemente um sistema de carregamento solar para recarregar a bateria declarável de chumbo-ácido de 6 volts (de modo que, se eu estiver fora da minha cidade por até 30 dias, a bateria deve ter energia suficiente para acionar minha pequena bomba de água).
Eu terminei com o passo 1. Quando eu estava pesquisando bomba de água automática baseada no nível de água, me deparei com seu site. Deixe-me dizer-lhe uma coisa, VOCÊ ESTÁ FAZENDO UM TRABALHO MARAVILHOSO. Agora todos os dias eu abro seu site pelo menos uma vez para ver diferentes inovações suas. Eu vi seu projeto https://www.homemade-circuits.com/2011/12/how-to-make-simple-water-level.html#. Mas minha exigência é um pouco diferente da seguinte forma
- uma. Eu preciso operar um motor DC muito pequeno com bateria de chumbo-ácido de 6 volts.
- b. No nível abaixo de B (seu diagrama), o motor deve começar a encher meu vaso V1 e quando a água atingir o ponto A, o motor deve parar.
- c. Precisa carregar bateria de chumbo-ácido de 6 volts usando painel solar
Você poderia me ajudar com um diagrama de circuito?
Obrigado
Sandipan
O design

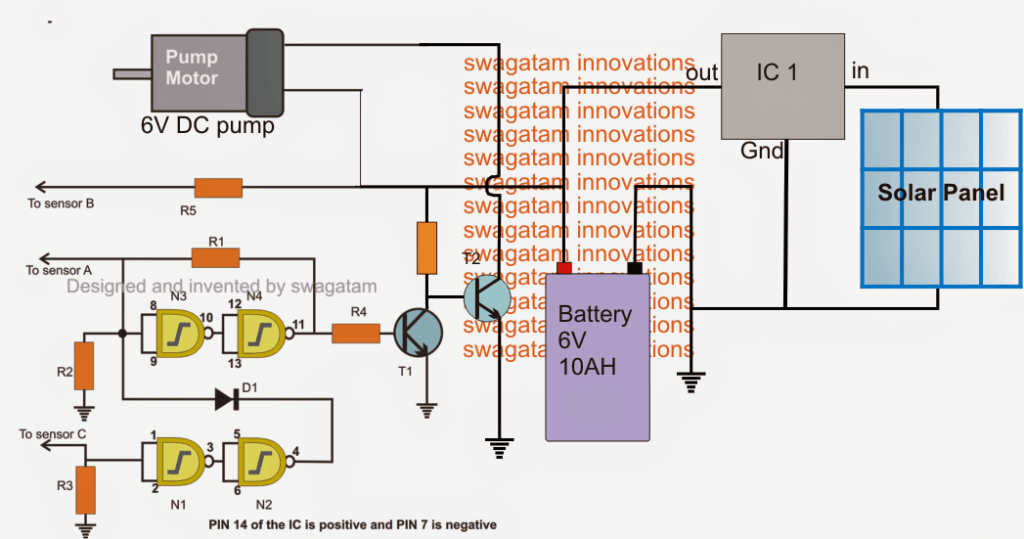

Referindo-se à figura abaixo, o projeto pode ser configurado usando um único IC 4093 para a irrigação por gotejamento doméstica proposta e controle do nível de água do tanque.
A operação de controle do nível de água do circuito é exatamente idêntica àquela explicada neste artigo.
De acordo com as instruções fornecidas no artigo vinculado acima, o motor deve ligar quando a água no tanque cair abaixo de um nível específico, que pode ser definido pelo usuário instalando o ponto C do sensor na profundidade desejada.
Operação do Circuito
Quando a bomba d’água é acionada, a água é bombeada para dentro do tanque até encher até a borda, o que faz com que o motor desligue através do sinal detectado pelo sensor do ponto A.
Todo o sistema pode ser visto alimentado por uma bateria de chumbo-ácido de 6V 10AH, que é carregada por um painel solar adequadamente classificado.
IC1 é um IC regulador de tensão 7809 posicionado para gerar uma entrada de carga regulada de 9 V a uma taxa não superior a 1 amp, para a bateria.
Lista de peças para a irrigação por gotejamento solar discutida para jardins internos
- R1 = 100K,
- R2, R3 = 2M2,
- R4, R5, R6= 1K,
- T1 = BC547,
- T2 = TIP122
- IC1 = 7809
- N1, N2, N3, N4 = 4093
- Painel Solar = 12V/1amp
- Motor = conforme as especificações pretendidas
