O post explica um circuito repelente de insetos ultrassônico simples de construir que pode ser instalado em fazendas e usado pelos agricultores para afastar todos os tipos de insetos, insetos, gafanhotos etc., a fim de proteger as plantações dessas pragas potencialmente prejudiciais. A ideia foi solicitada pelo Sr. Cia Brisat.
Especificações técnicas
eu sou agricultor e preciso de um repelente simples para uso em equipamentos agrícolas, para poder reduzir o uso de inseticidas.
recursos do dispositivo;
uma. movido a energia solar com bateria recarregável.
b. um repelente multi pulso, continua mudando o pulso ultrassônico que emite. evitar que as pragas se acostumem com o som.
c. alcance efetivo: até 5000sf.
d. frequência ultra-sônica: de 13,5 khz a 95 khz.
e. alto-falante duplo ou mais.
você poderia me ajudar com um diagrama de circuito?
obrigada.
cia brisat
O design
O repelente solar de insetos proposto é baseado em um circuito gerador de ondas ultrassônicas que funciona influenciando o comportamento normal dos insetos, afastando-os da área.
O dispositivo funciona gerando uma alta frequência em nível ultrassônico (acima de 20kHz), com pulsos curtos. A frequência dos pulsos varia de 5kHz a 40kHz, selecionados aleatoriamente e transmitidos no ambiente por meio de transdutores piezoelétricos especiais ou alto-falantes tweeter de alta potência.

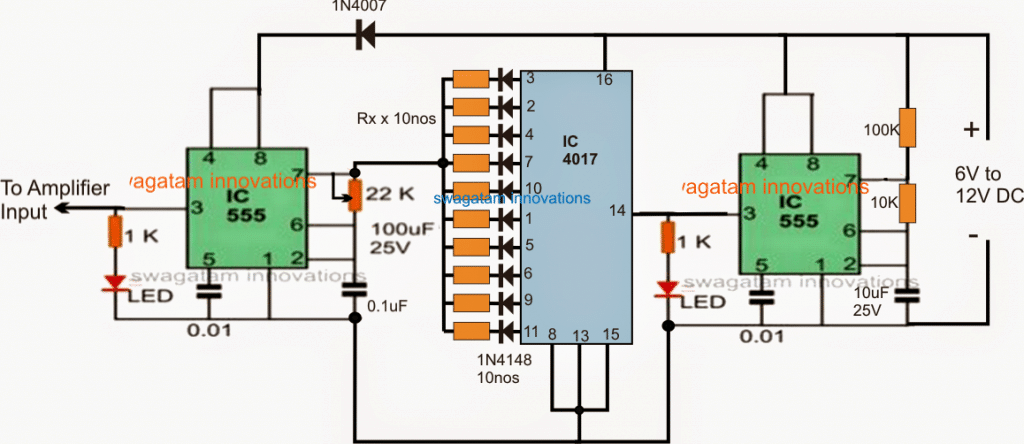

Referindo-se ao diagrama acima, o projeto descreve um circuito gerador de frequência ultrassônico que apresenta um estágio seletor de frequência aleatório. A ideia pode ser compreendida com a ajuda da seguinte explicação:
Os estágios do IC 555 do lado esquerdo e do lado direito são configurados como multivibradores astáveis para gerar as respectivas frequências em seus pinos de saída #3.
Como o IC 555 funciona
O IC 555 do lado esquerdo realmente gera os pulsos ultrassônicos cuja frequência é determinada pela alta instantânea disponível em uma das pinagens de sequenciamento associadas do IC 4017.
A lógica alta de deslocamento ou sequenciamento produzida nas 10 saídas do IC 4017 conecta o resistor específico na matriz de modo que esse resistor permita a quantidade calculada de tensão no pino 7 do IC e se torne responsável por determinar uma frequência ultrassônica específica para o estágio IC 555 esquerdo.
Por que o IC 4017 é usado
Isso permite a produção de uma saída ultrassônica de alteração aleatória no pino 3 do IC 555 esquerdo. Essas faixas de frequência de alteração aleatória podem ser corrigidas adequadamente atribuindo resistores calculados nas saídas indicadas do IC 4017.
A velocidade na qual a seleção aleatória é implementada depende da frequência dos relógios aplicados no pino 14 do IC 4017 através do estágio astável do lado direito do IC 555.
Essa velocidade pode ser alterada alterando o resistor superior do pino 7 ou o valor do capacitor de 10uF do IC 555 direito.
O potenciômetro de 22k associado ao IC 555 esquerdo é usado para ajustar a largura de pulso das ondas ultrassônicas, a melhor resposta pode ser alcançada por alguma experimentação e por algumas tentativas e erros.
Como as ondas ultrassônicas geradas precisam ser poderosas o suficiente para atingir todo o campo, o impacto da emissão precisa ser extremamente poderoso.
Isso é garantido alimentando a saída do pino 3 do IC 555 esquerdo para a entrada de um amplificador de 100 watts. Este amplificador pode ser construído em casa usando um projeto de circuito adequado, como um IC TDA7294 ou adquirindo uma unidade pronta no mercado.
Uma vez executados todos os procedimentos acima, um transdutor de alta potência ou um tweeter pode ser conectado à saída do amplificador para iniciar as ações de repelência de insetos ultrassônicas pretendidas.

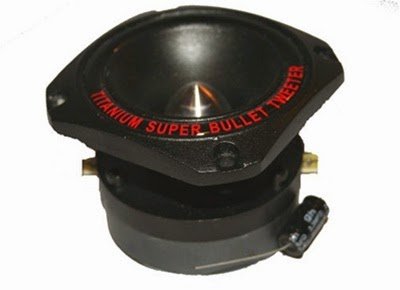

Um exemplo de um tweeter de 100 watts pode ser visto na imagem a seguir:
Especificações da fonte de alimentação para o circuito
O circuito é especificado para funcionar com qualquer tensão entre 6 a 15V, portanto, uma bateria de 12V torna-se suficiente para alimentar toda a unidade, embora para fornecer 100 watts, a classificação AH da bateria precisará ser de pelo menos 50 AH.
Para tornar o circuito independente de uma fonte de energia externa, um painel solar pode ser incorporado para carregar a bateria especificada a uma taxa ideal que pode ser de cerca de 10 amperes para uma bateria de chumbo-ácido de 50 AH.
Isso implica que o painel solar deve ser classificado para produzir 20 amperes a 15 V para carregar a bateria, bem como permitir que o circuito seja acionado durante o dia enquanto a bateria também está sendo carregada simultaneamente.
Usando um carregador de bateria de 10 Amp

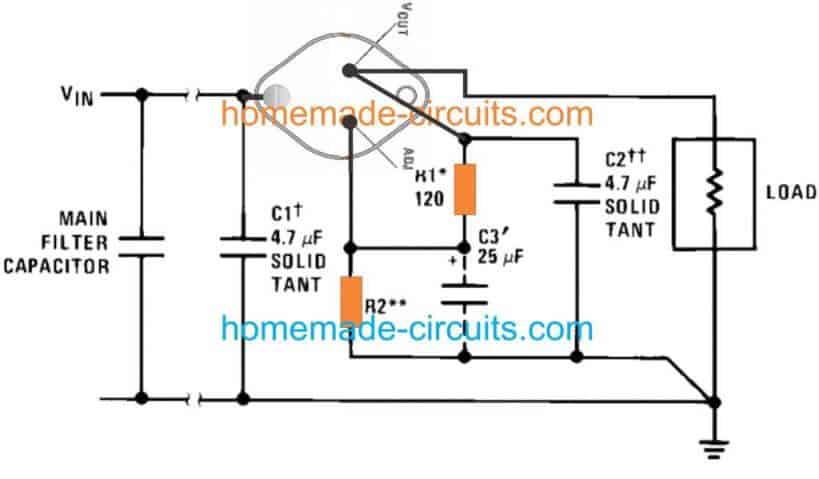

Um circuito de carregador de bateria solar de 10 amperes adequado para manter a bateria carregada de maneira ideal pode ser visto no diagrama a seguir e usado de acordo:
