Circuito de voltímetro DC baseado em Arduino – Detalhes de construção e testes

Relacionados

Neste post, vamos construir um voltímetro DC usando Arduino onde as leituras são exibidas em LCD 16×2.



O projeto de voltímetro proposto pode ler até 30V com tolerância de +/- 0,5 volt. Vamos ver como essa configuração funciona e explorar outras possibilidades que podemos realizar além da medição de tensão.

Este projeto é bastante simples, mesmo iniciantes podem realizar com facilidade, mas deve-se tomar cuidado ao prototipar o circuito, pois vamos aplicar tensão externa, qualquer desconexão no Arduino pode levar a danos fatais em sua placa.

Deixe o aviso ser um lado, vamos explorar como ele funciona.

Aqui, estamos usando o processo de conversão analógico para digital. A tensão de qualquer fonte é função analógica; as leituras exibidas no LCD 16×2 é uma função digital.

O desafio é converter essas funções analógicas em funções digitais. Felizmente, o Arduino tem funcionalidade para ler funções analógicas e convertê-las em função discreta.

Microcontrolador Arduino equipado com conversor analógico para digital (ADC) de 10 bits. Isso significa que o Arduino pode ler 2^10=1024 níveis de tensão discretos.

Em outras palavras, a tensão aplicada ao pino analógico do Arduino é amostrada em 1024 níveis de tensão discretos em relação a uma tensão de referência; o valor amostrado é exibido no LCD. Este é o princípio por trás deste voltímetro ou quase qualquer voltímetro digital.

No entanto, a tensão externa aplicada não é medida diretamente pelo Arduino. A tensão é reduzida com a ajuda de divisores de tensão e algumas contas são feitas no programa para obter a leitura real da tensão.

Como funciona

O circuito consiste em dois resistores, um display LCD e um Arduino que é o cérebro do voltímetro digital. Os dois resistores atuam como divisor de tensão, o nó do divisor é conectado ao pino analógico # A0 do Arduino, que lê a tensão de entrada. A conexão de aterramento é estabelecida entre o Arduino e a fonte de tensão externa.

A tensão mínima que pode ser medida por este voltímetro é de 0,1V, este limite é definido no programa, para que ele leia 0,00 volt após desconectar a fonte de tensão e não exiba leituras devido à carga estática ao redor da sonda de medição.

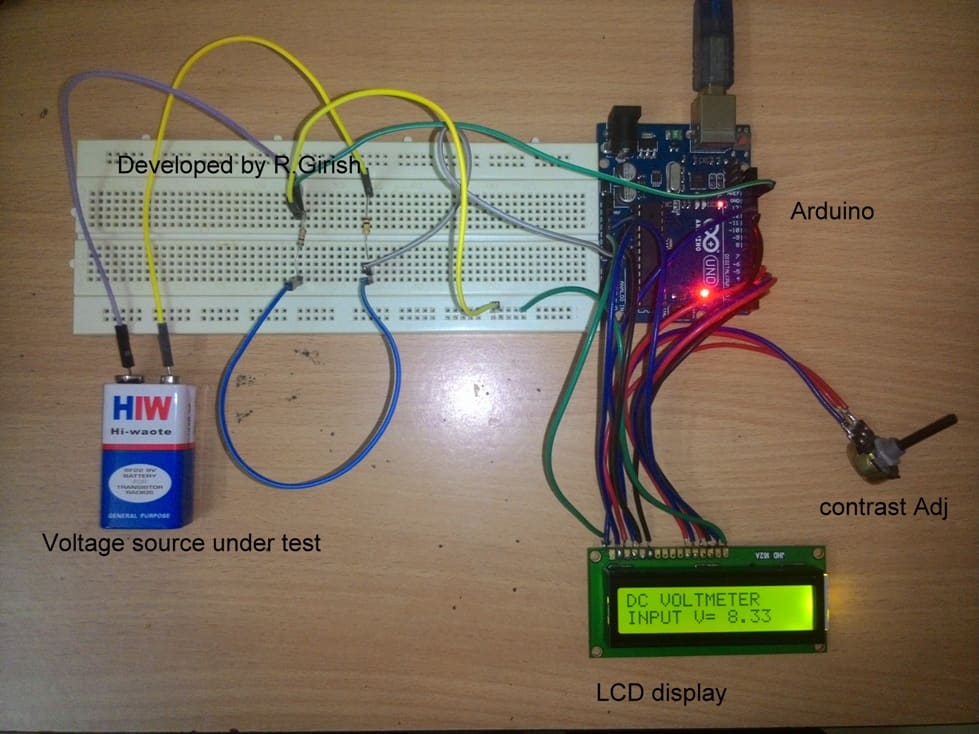

Protótipo do autor:

RESULTADOS DO TESTE DO VOLTÍMETRO DC BASEADO EM ARDUINO

Não inverta a polaridade ao medir a tensão, isso não prejudicará o circuito, mas não lê nenhuma tensão e exibe 0,00 V, até que você corrija a polaridade. Ajuste o contraste do display LCD para o nível ideal girando o potenciômetro.

Certifique-se de não aplicar nenhuma fonte de tensão que possa atingir picos superiores a 30V; pode danificar sua placa Arduino. Tecnicamente, você pode aumentar a tensão máxima de medição deste circuito alterando os valores do resistor e modificando o programa, mas para a configuração ilustrada, 30V é o limite.

Para uma leitura precisa, escolha resistores fixos com valor mínimo de tolerância, os resistores desempenham um papel importante na calibração da leitura de tensão.

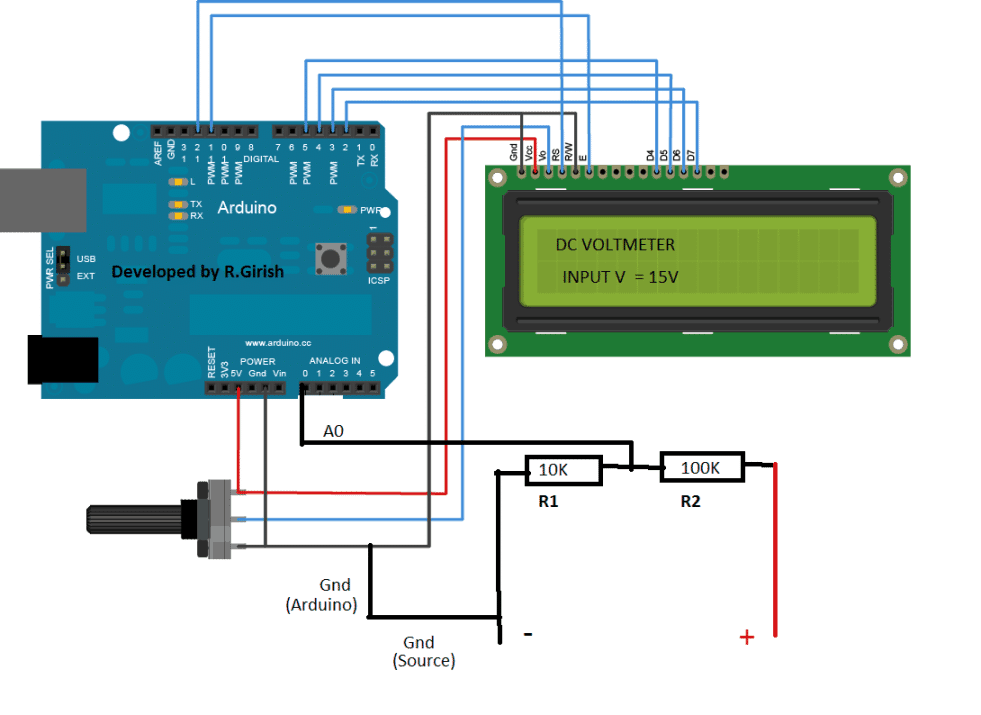

Diagrama de circuito:

CIRCUITO DE VOLTÍMETRO DC BASEADO EM ARDUINO

A outra possibilidade deste voltímetro é que podemos modificar o programa para automatizar algumas tarefas.

Por exemplo, detectar a tensão total da bateria e desconectar a bateria do carregador ou desconectar a bateria se a tensão cair abaixo do nível de tensão predefinido e assim por diante, essas tarefas podem ser realizadas mesmo sem display LCD. No entanto, isso é assunto para outro artigo.

Programa:

//--------Program developed by R.Girish---------//
#include
LiquidCrystal lcd(12,11,5,4,3,2);
int analogInput = 0;
float vout = 0.0;
float vin = 0.0;
float R1 = 100000;
float R2 = 10000;
int value = 0;
void setup()
{
pinMode(analogInput, INPUT);
lcd.begin(16, 2);
lcd.print("DC VOLTMETER");
Serial.begin(9600);
}
void loop()
{
value = analogRead(analogInput);
vout = (value * 5.0) / 1024;
vin = vout / (R2/(R1+R2));
if (vin<0.10) {
vin=0.0;
}
lcd.setCursor(0, 1);
lcd.print("INPUT V= ");
lcd.print(vin);
delay(500);
}
//--------Program developed by R.Girish---------//

Verifique as leituras com um bom voltímetro/multímetro.
