Circuitos indicadores simples de nível de água (com imagens)

Um indicador de nível de água é um circuito eletrônico que indica os diferentes níveis de água dentro de um tanque. Isso acontece quando os níveis de água subindo ou descendo entram em contato com os respectivos sensores de água dispostos passo a passo dentro do tanque de água em diferentes profundidades.

Neste post, discutiremos duas maneiras interessantes de criar circuitos indicadores simples de nível de água usando transistores, CMOS NOT Gates e alguns LEDs. A seção posterior dos artigos também discute como atualizar o circuito com um relé.

Objetivo do circuito

Existem muitos posts neste blog que explicam essencialmente os circuitos do controlador de nível de água, com as intenções específicas de trocar a bomba do motor envolvida quando o tanque está cheio.

No entanto, existem pessoas que exigem apenas uma indicação dos diferentes níveis de água no tanque, em vez de terem uma instalação de fechamento automático.

É preferível que o desligamento do motor seja feito manualmente, o que é considerado mais confiável e seguro.


Para um medidor de nível de água sem fio, você pode consultar este artigo


1) Uso de transistores

Sabemos que a água não destilada conduz eletricidade, embora com alguma resistência. A resistência pode variar de 100K a 500K, dependendo do nível de pureza da água. Essa propriedade pode ser usada com eficácia para ativar / desativar transistores.


Usamos essa característica da água para alterar a base de uma série de BJTs sequencialmente, à medida que o nível da água sobe e desce através dos sensores conectados às respectivas bases do transistor.

Abaixo você pode ver um circuito simples para isso:

circuito indicador de nível de água transistorizado com BC547 e LEDs

Ilustração de vídeo

A ideia é tão simples quanto possível. O terminal positivo do suprimento pode ser visto submerso no nível mais baixo do tanque, de modo que a água esteja em contato com esse positivo, mesmo no nível mais baixo. As bases dos respectivos transistores são dispostas sequencialmente ao longo da profundidade do tanque de água, de modo que, quando a água enche o tanque, conecta sequencialmente o suprimento positivo às bases relevantes do BJT, aumentando o nível da água.

Quando isso acontece, os transistores começam a polarizar um a um, acendendo os LEDs no coletor na mesma sequência. Quando a água atinge o nível máximo, a campainha soa imediatamente a partir do BC547 superior.

Isso ajuda o usuário a ter uma idéia clara do nível da água e também quando a água atingiu o nível de transbordamento.

Lista de peças

Todos os resistores são 1/4 watt 5%

  • 1K = 3 nós
  • 100 ohms = 3 nós
  • BC547 = 3 nós
  • Campainha piezoelétrica = 1 não
  • LEDs VERMELHOS = 3 nos

2) Uso de portas CMOS NÃO

A idéia do circuito de nível de água proposto é especificamente adequada ao tipo de leitor anterior que está satisfeito apenas com as indicações e deseja fazer a parte de fechamento do motor manualmente de acordo com as leituras do medidor e de acordo com os níveis de água desejados no tanque .

  1. O circuito aqui apresentado é novamente muito simples de montar, envolvendo apenas um IC 4049 para as aplicações pretendidas.
  2. Como todos sabemos, o IC possui seis portas NO, essas portas são simples inversores, o que significa que eles inverterão qualquer nível de tensão em seus pinos de entrada para o nível exatamente oposto em seu pino de saída.
  3. Portanto, se um positivo for aplicado à entrada, a saída produzirá instantaneamente um negativo e vice-versa.
  4. A alta impedância de entrada dos portões CMOS garante que o potencial, mesmo em correntes muito baixas, seja detectado e interpretado adequadamente.
  5. A idéia é simples: a tensão no solo ou negativa (ponto 0 na figura) é mantida no fundo do tanque, para que a água atinja esse ponto primeiro quando começar a encher.
  6. À medida que o nível da água aumenta, entra em contato com as entradas dos portões NÃO dispostas em série para cima.
  7. A tensão negativa estacionada no fundo do tanque escapa pela água e entra em contato com as entradas relevantes dos portões.
  8. Esse potencial negativo aplicado nas entradas da porta traseira significa uma produção de uma tensão oposta, que é um potencial positivo em suas saídas, é exatamente o que acontece.
  9. A tensão positiva assim gerada ilumina os LEDs em questão, indicando qual entrada da porta em qual nível entrou em contato com o aumento do nível da água.
  10. Os terminais do cabo do sensor de circuito na forma dos pontos 0 a 6 podem ser dispostos em uma barra não condutora de plástico com cabeças de parafuso de latão montadas como uma terminação do sensor.

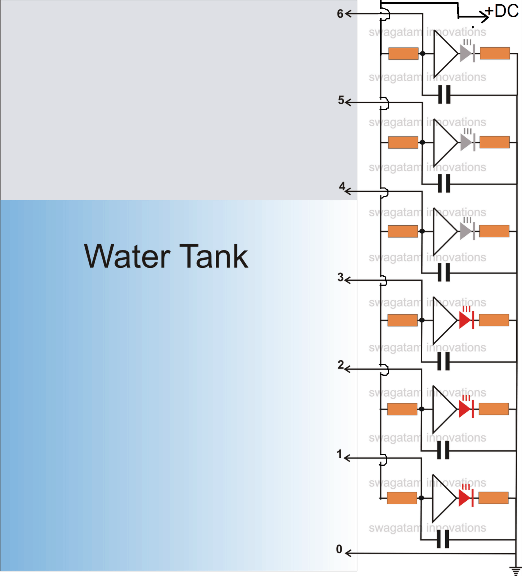

  11. As iluminações de LED fornecem uma indicação direta dos níveis de água, uma vez que estão estacionados com posições calibradas no tanque (consulte o diagrama do circuito)

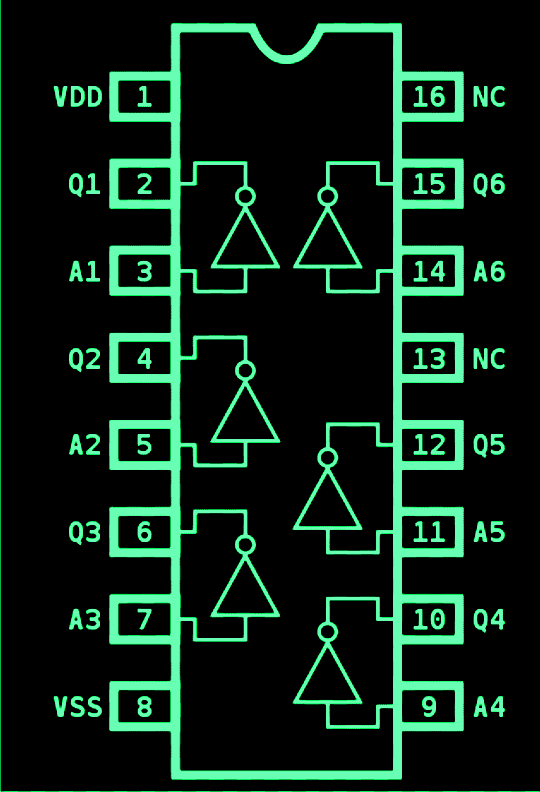

O diagrama de pinos do IC

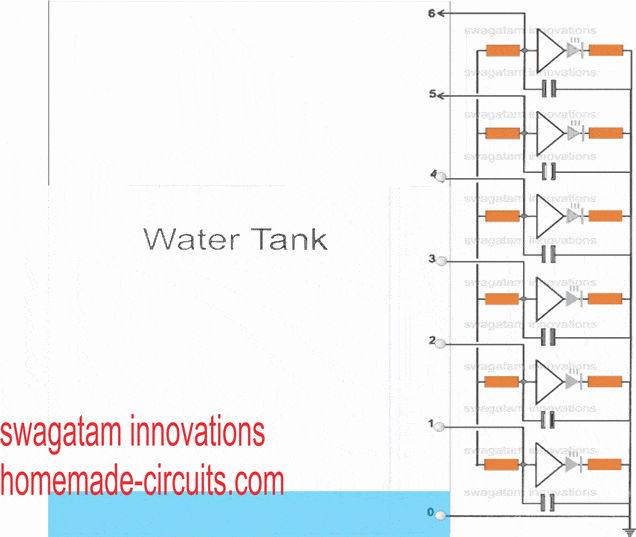

Simulação: uma simulação aproximada do circuito indicador de nível de água discutido é mostrada abaixo. Podemos ver como os LEDs acendem seqüencialmente em resposta ao aumento do nível da água que entra em contato com os respectivos pontos do sensor dentro do tanque de água

Lista de.

  • Todos os resistores de LED são 470 ohms,
  • Todos os resistores de entrada de porta são 2M2
  • Todos os capacitores são 0,1 disco de cerâmica.
  • Todas as portas são CMOS, NÃO portas
  • Todos os LEDs são vermelhos de 5 mm ou são os preferidos pelo fabricante.

Protótipo prático comprovado

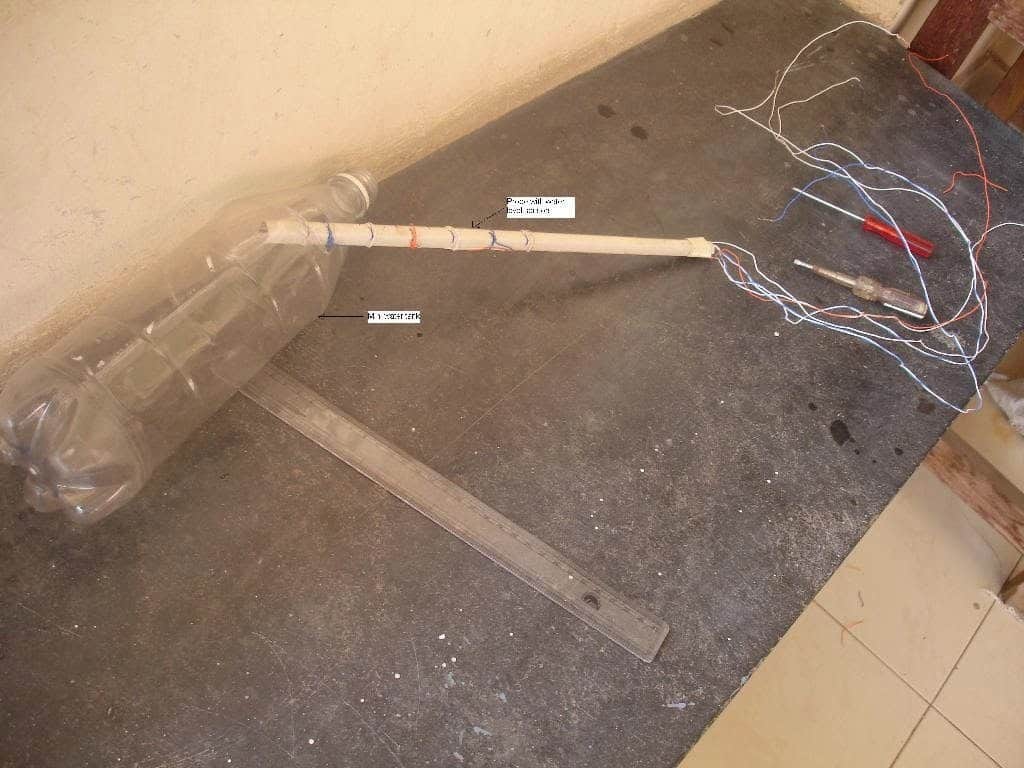

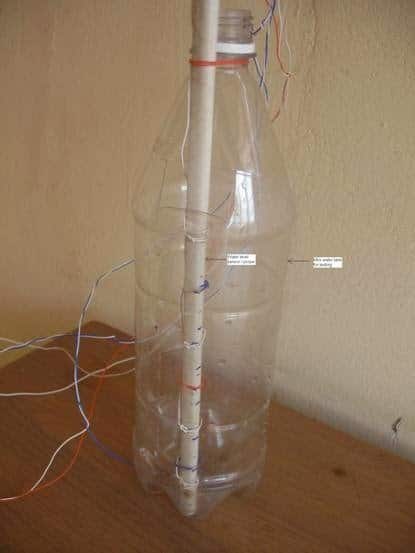

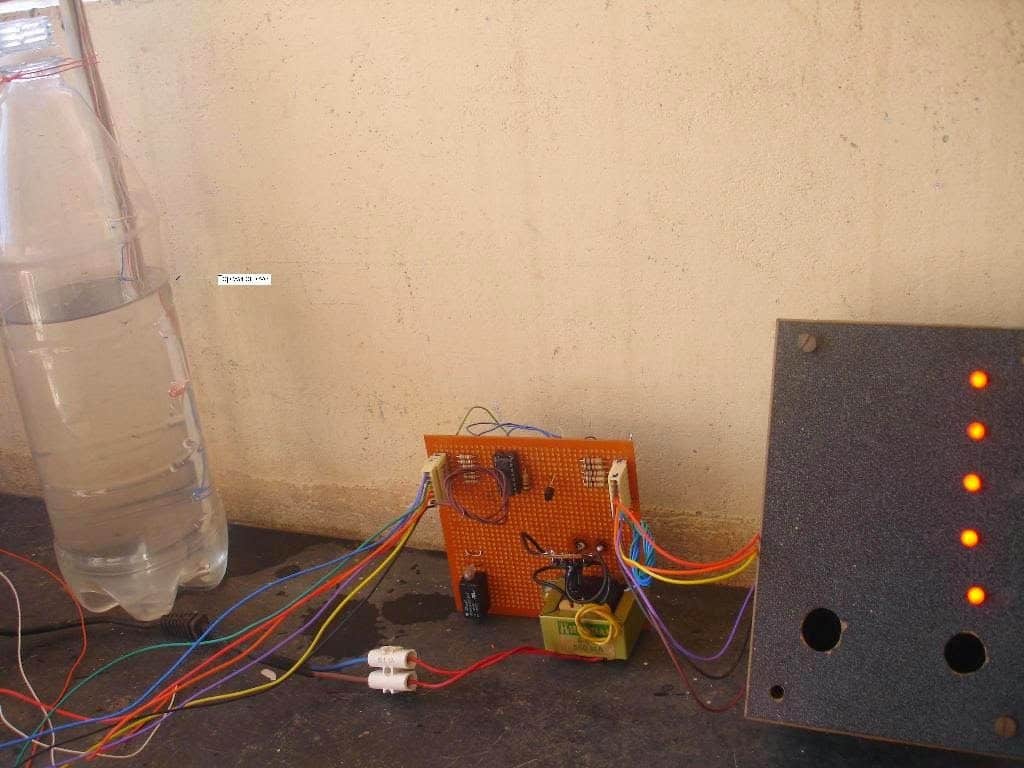

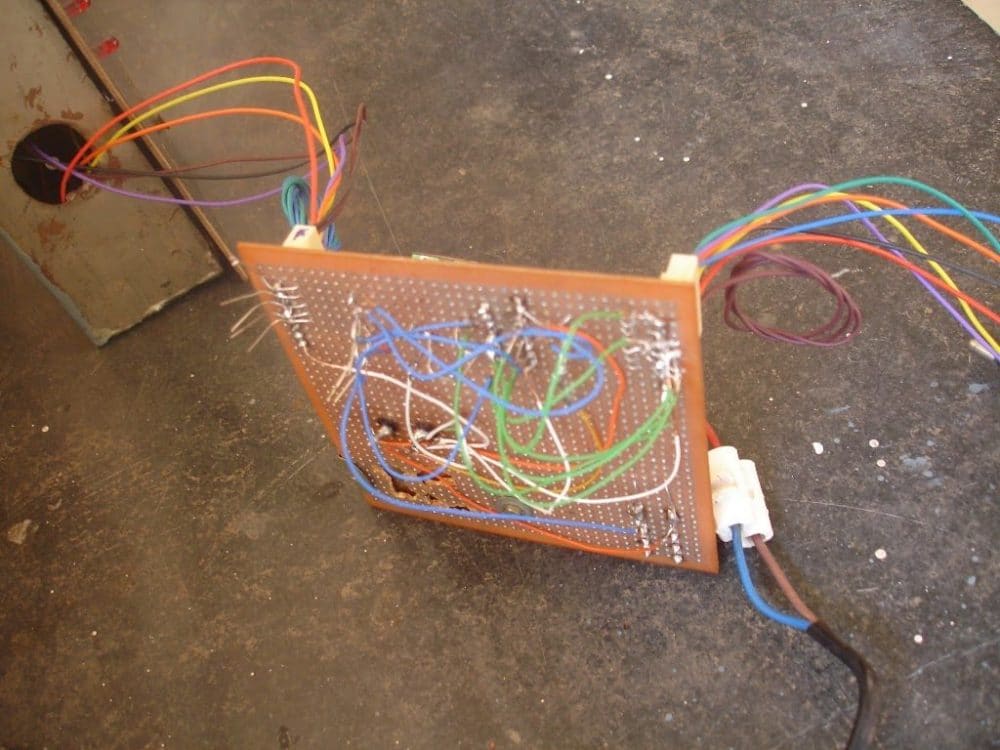

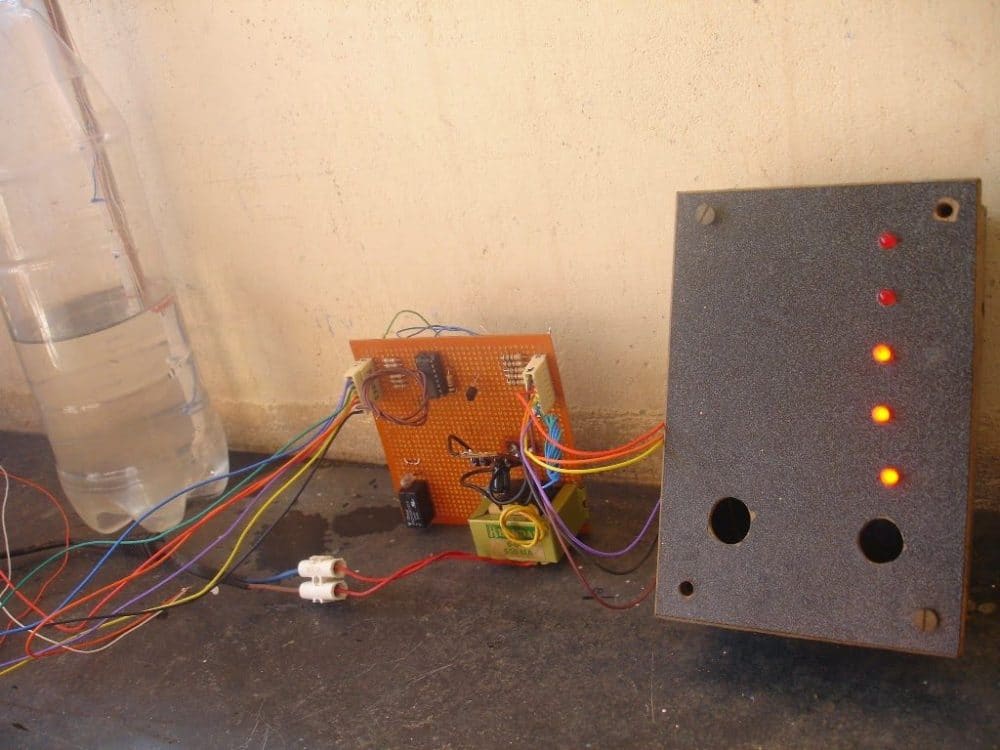

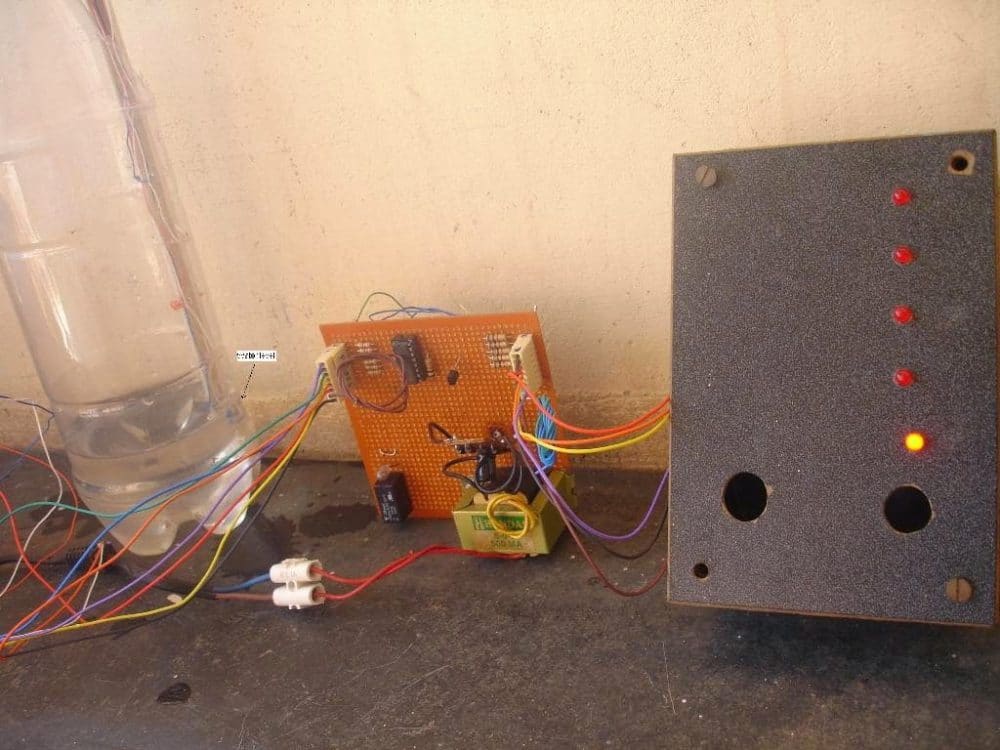

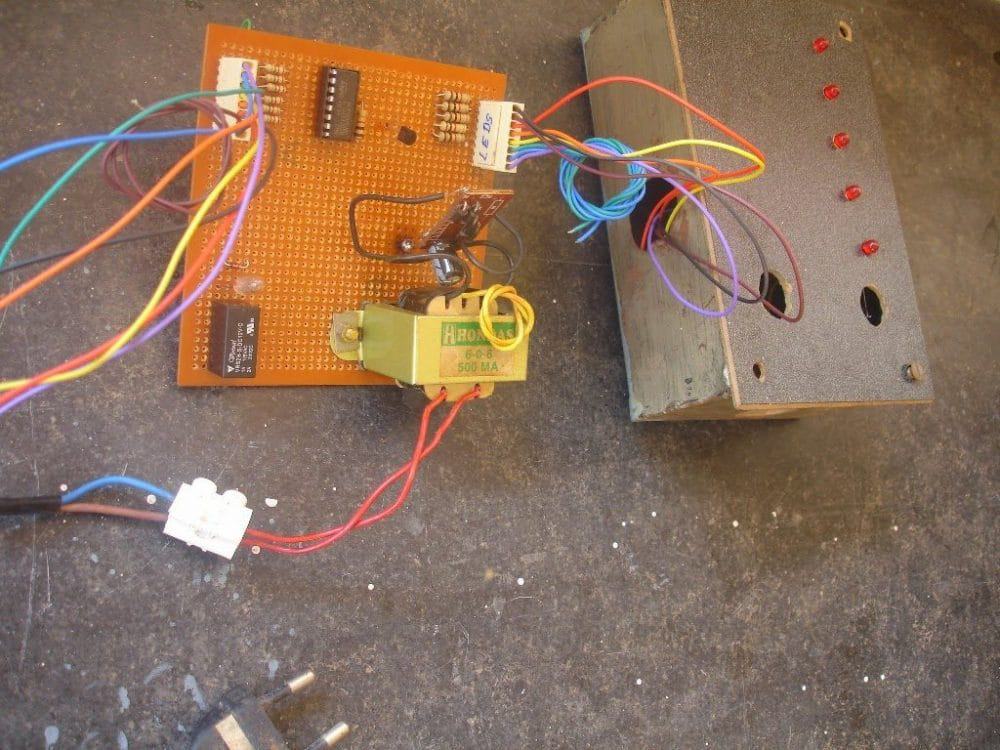

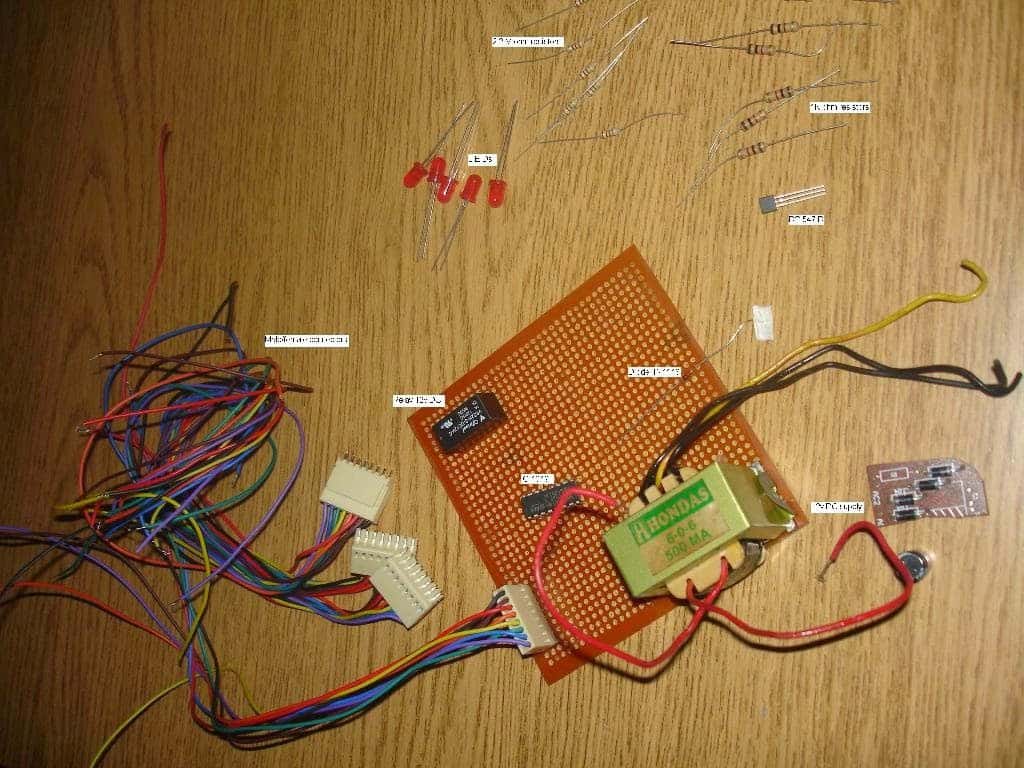

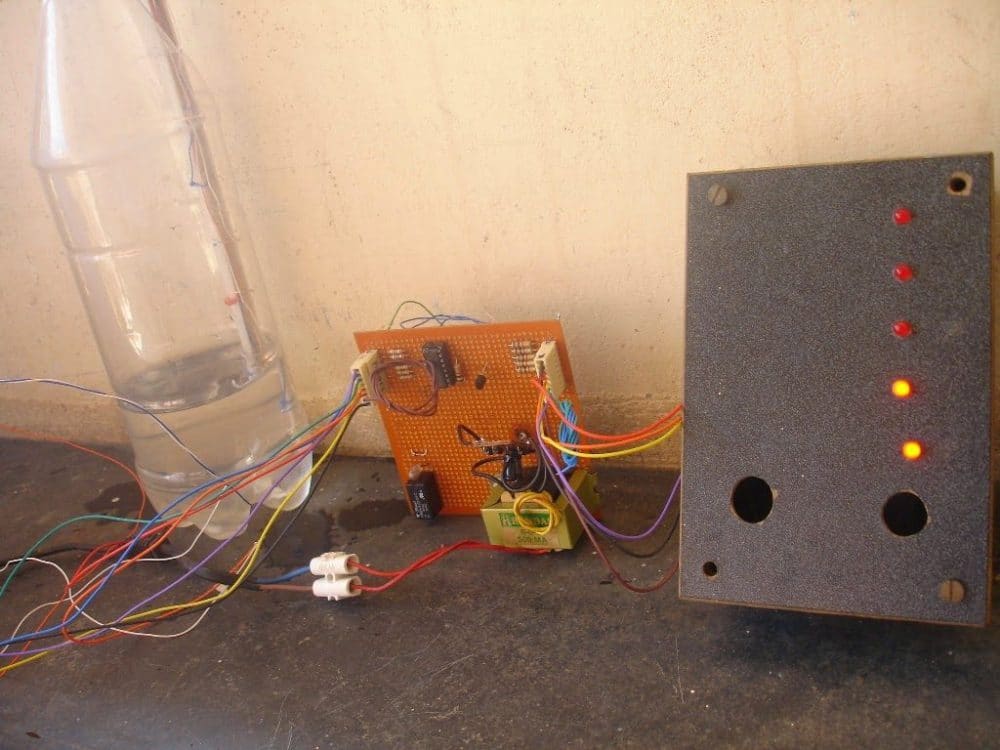

O circuito acima foi construído e testado com sucesso pelo Sr. E.Rama Murthy, um dos leitores regulares e dedicados deste blog. Ele enviou as seguintes imagens do protótipo construído, vamos investigar de perto os resultados.
