Como conectar um sensor infravermelho TSOP1738

Relacionados

Os dispositivos da série TSOP17XX são sensores infravermelhos avançados com uma frequência central de operação especificada, o que torna sua detecção extremamente confiável e infalível.

Neste post, aprendemos como conectar um sensor infravermelho da série TSOP e usá-lo para operações de controle remoto IR especificadas.

Especificações do Sensor IR TSOP

Uma série TSOP de CIs de sensores IR pode consistir em muitas variantes que diferem marginalmente umas das outras, estas podem estar na forma de TSOP22.., TSOP24.., TSOP48.., TSOP44..

No entanto, o mais popular e mais comumente usado é o módulo IC TSOP1738 que é do Série TSOP17XX.

As outras variantes deste grupo estão disponíveis com os seguintes números:

TSOP1733, TSOP1736, TSOP1737, TSOP1740, TSOP1756, TSOP1738CB1, TSOP1738GL1, TSOP1738KA1, TSOP1738KD1, TSOP1738KS1, TSOP1738RF1, TSOP1738SA1, TSOP1738SB1, TSOP1738SE1, TSOP1738SF1, TSOP1738TB1, TSOP1738UU1, TSOP1738WI1, TSOP1738XG1, TSOP1740, TSOP1740CB1, TSOP1740GL1, TSOP1740KA1, TSOP1740KD1, TSOP1740KS1, TSOP1740RF1.

Todas as variantes de TSOP acima têm características e recursos idênticos, exceto sua frequência de trabalho central, que pode variar tipicamente entre 30 kHz a 60 khZ.

Como os sensores Connect TSOP1738

Conectar ou fiar um sensor infravermelho TSOP1738 é realmente muito fácil, uma vez que você sabe como ele responde à tensão de alimentação e aos sinais IR aplicados em suas pinagens especificadas.

O diagrama abaixo mostra o IC de um sensor infravermelho TSOP padrão, cujas pinagens podem ser vistas marcadas como (-), (+) e OUT.

O (+) e o (-) são os pinos de alimentação do IC e são especificados para serem conectados em um nível de alimentação típico de 5V, para ser preciso, qualquer tensão entre 3 e 6V pode ser aplicada aqui, embora 5V funcione melhor, e é recomendado, pois pode ser facilmente adaptado usando um regulador de 5V IC 7805 e permite que uma ampla faixa de entrada seja usada (entre 6V e 24V).

A lente curva que pode ser vista sobre a parte central do corpo do sensor é onde o sinal infravermelho de um controle remoto é focado para permitir que o TSOP inicie suas operações de detecção.

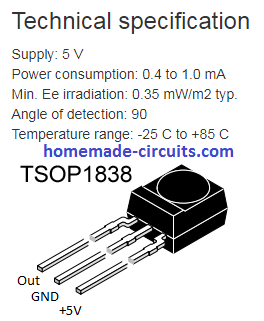

Pinagem do sensor

PINAGEM DO SENSOR TSOP1738

NOTA: A polaridade da pinagem é diferente para o detector TSOP1838 IR, conforme mostrado abaixo. Portanto, verifique a sequência de pinagem se estiver usando uma variante diferente do IC.

IMG 6242C87D214D3

Como conectar a tensão de alimentação ao TSOP1738

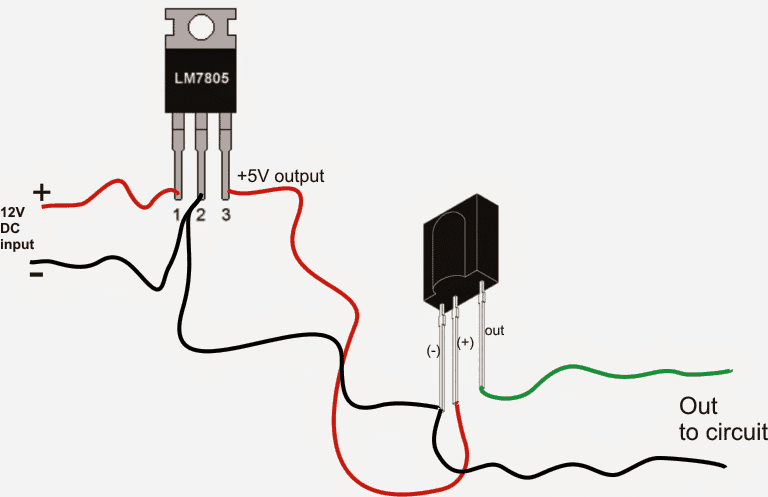

A imagem a seguir mostra como o IC TSOP1738 precisa ser cabeado e conectado através de uma determinada tensão de alimentação e como sua saída pode ser terminada no circuito de acionamento do relé para a comutação pretendida do relé de acordo com a resposta do sensor ao sinal IR.

As conexões de fios mostradas são para apenas para fins indicativosestes podem ser, na prática, conectados por meio de trilhas de PCB.

TSOP1738 CONECTADO COM 7805 IC

Como o TSOP1738 responde ao sinal infravermelho

Vamos aprender passo a passo como um sensor TSOP1738 com fio se comporta ou responde quando um sinal IR é focado em sua lente.

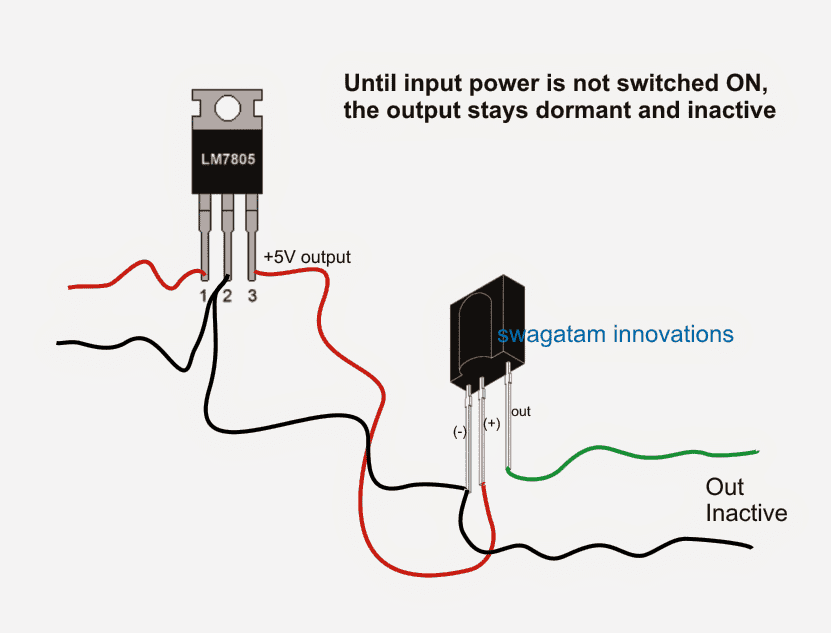

SENSORES TSOP1738 SEM ALIMENTAÇÃO E SEM ENTRADA IR

No diagrama acima vemos que enquanto a entrada de alimentação não estiver conectada ao circuito TSOP, sua saída permanece inativa ou inativa, ou seja, não é positiva nem negativa.

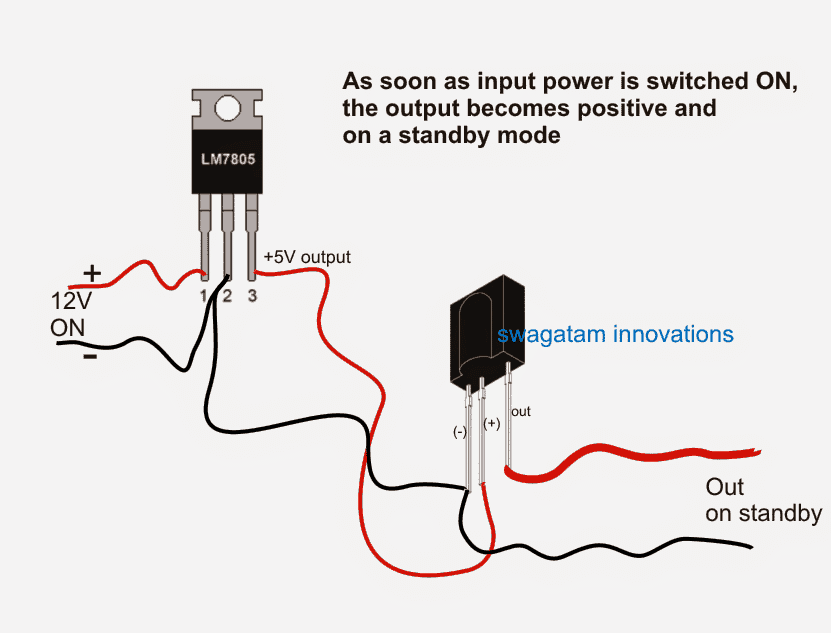

RESPOSTA DE SAÍDA DO SENSOR TSOP1738 QUANDO A ALIMENTAÇÃO É LIGADA

Videoclipe

YouTube video

Inicialmente a saída é +5V (nível de alimentação)

Assim que o TSOP é aplicado com uma tensão de alimentação (através de um regulador de 5V), ele responde tornando seu pino de saída alto ou no nível positivo (+5V).

Este nível é mantido, desde que um sinal infravermelho de entrada não seja apontado ou esteja focado na lente do TSOP

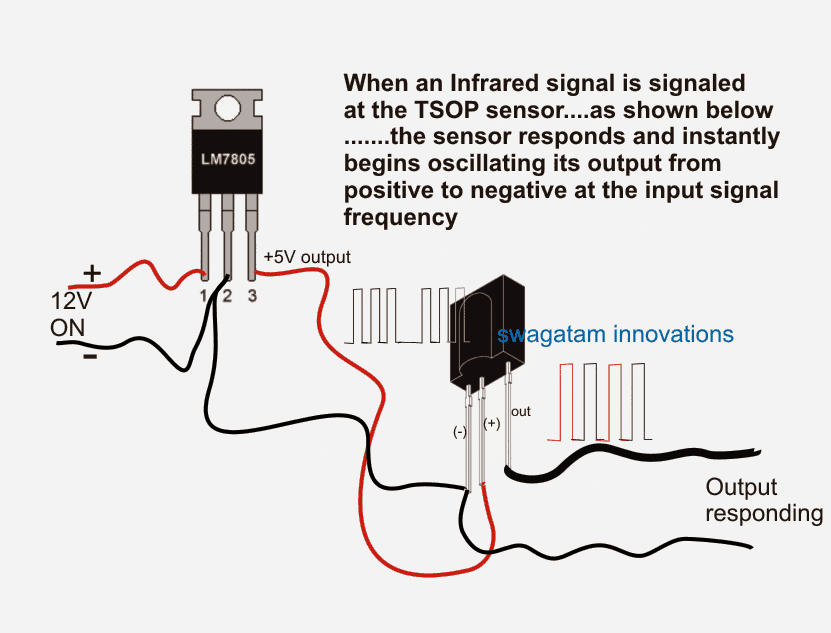

RESPOSTA DE SAÍDA DOS SENSORES TSOP1738 QUANDO LIGADO E ENTRADA IR APLICADA

Quando um sinal IR é aplicado

No diagrama acima podemos ver a frequência do sinal IR sendo aplicada e se aproximando da lente do TSOP, até tocar a lente do sensor.

No momento em que o sinal IR atinge a lente do TSOP, a saída do TSOP começa a responder e oscilar em conjunto com o sinal infravermelho focalizado.

Lembre-se, a frequência IR de entrada focada no sensor TSOP deve oscilar em uma frequência de 38 KHz, caso contrário, o sensor TSOP não responderá. Esta frequência pode ser ligeiramente diferente para as diferentes variantes dos sensores TSOP.

A forma de onda de saída do sensor

A forma de onda de saída indica como a saída do IC oscila entre um positivo (status inicial) e negativo (status de detecção) em seus pinos “OUT” em um padrão alternado, desde que o IR de entrada seja mantido focado nele.

Como configurar a resposta acima do sensor TSOP1738 para acionar um estágio de relé.

Um exemplo clássico pode ser visto no diagrama a seguir retirado do artigo “alimentador de peixes controlado remotamente”, onde podemos ver o TSOP sendo usado para um aplicativo de controle remoto IR e para uma ação de alternância em resposta a um sinal de disparo de entrada IR.

Detalhes básicos da conexão do TSOP1738 em um circuito

IMG 6242C87E2195E
COMO CONECTAR UM SENSOR INFRAVERMELHO TSOP1738 19

Projeto simplificado

IMG 6242C87E4792A
COMO CONECTAR UM SENSOR INFRAVERMELHO TSOP1738 20

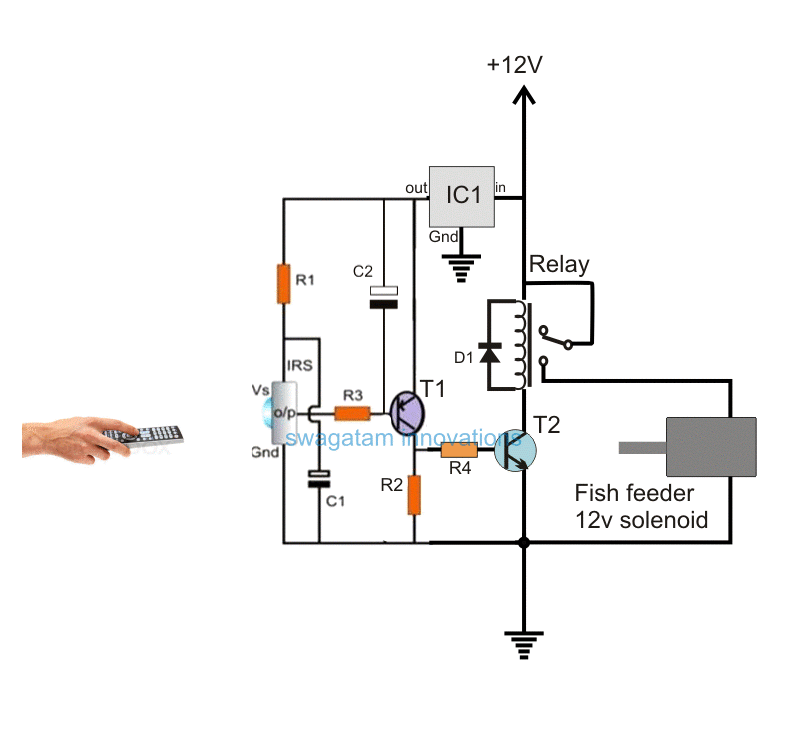

Esquema de Aplicação para Operação do Relé TSOP1738

SIMULAÇÃO DE TRABALHO DO TSOP1738 EM UM CIRCUITO
COMO CONECTAR UM SENSOR INFRAVERMELHO TSOP1738 21

Lista de peças

  • R1, R3 = 100 ohms
  • R4, R2 = 10K
  • T1 = BC557
  • T2 = BC547
  • Relé 12V, 400 ohms
  • IC = 7805
  • D1 = 1N4007
  • Sensor = TSOP17XX
  • C1, C2 = 22uF/25V

Aqui podemos ver que um transistor PNP está sendo usado para alternar o relé, vamos aprender por que exatamente um dispositivo PNP é necessário para alternar um sensor TSOP, por que um NPN BJT pode não ser adequado para o mesmo.

Através da explicação acima, entendemos o fato de que enquanto o TSOP estiver no modo de espera ou enquanto não houver sinal IR focado, a saída do dispositivo mantém um potencial positivo.

Isso implica que, se um NPN fosse usado em conjunto com esta saída, isso forçaria o transistor a permanecer ligado no modo de espera e desligá-lo na presença de um sinal IR ….

Isso é tecnicamente incorreto porque isso manteria o relé ligado o tempo todo e desligado apenas enquanto um sinal IR fosse acionado … essa condição não é recomendada e, portanto, usamos um transistor PNP que inverte a resposta do sensor TSOP e alterna o relé LIGADO somente em resposta a um sinal IR e mantém o relé DESLIGADO normalmente enquanto o sensor está no modo de espera (sem sinal IR).

Aqui C2 é usado para filtrar as ondulações ou a saída DC pulsante do TSOP, para que os transistores sejam ativados corretamente e sem causar um efeito de vibração no relé
