Como converter CA trifásico para CA monofásico

O post discute como converter CA trifásico para CA monofásico através de um retificador de ponte especial em qualquer tensão desejada. A ideia foi solicitada pelo Sr. Chaquito

Especificações técnicas

Você tem uma página muito legal e eu acho muito bom, Se estiver procurando por um conversor de 380V 3ph para 230V, ele deve aguentar pelo menos 3-5 KVA. Não tenho certeza se você tem um ou
você seria capaz de me direcionar para um.

Tenho uma entrada trifásica de 5,5KVA de um gerador que gostaria de converter para uma única saída de 230V +- 3-5 KVA. Fazer o ph usual para neutro por ph não me daria uma saída forte de KW. Os transformadores são muito caros.

Gostaria de sua ajuda obrigado.

Chaquito

O design

A questão de como converter CA trifásica para CA monofásica pode ser resolvida primeiro retificando a CA trifásica para CC e, em seguida, convertendo a CC de volta para 220 V CA através de um driver de ponte completa IC e rede mosfet de ponte H.

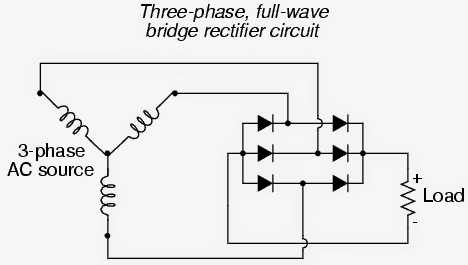

A primeira etapa destinada à conversão de CA trifásica para CC pode ser executada simplesmente pela rede tradicional de ponte de diodos, como pode ser observado no diagrama a seguir. Após a filtragem, isso produziria um pico de 530 V (com um capacitor de filtro de cerca de 10uF/1kv incluído na carga)

IMG 6245D25DBC072

Agora, uma vez alcançado o DC retificado trifásico, este precisará ser convertido para o AC monofásico desejado, conforme a solicitação este valor deve ser de 220 V.

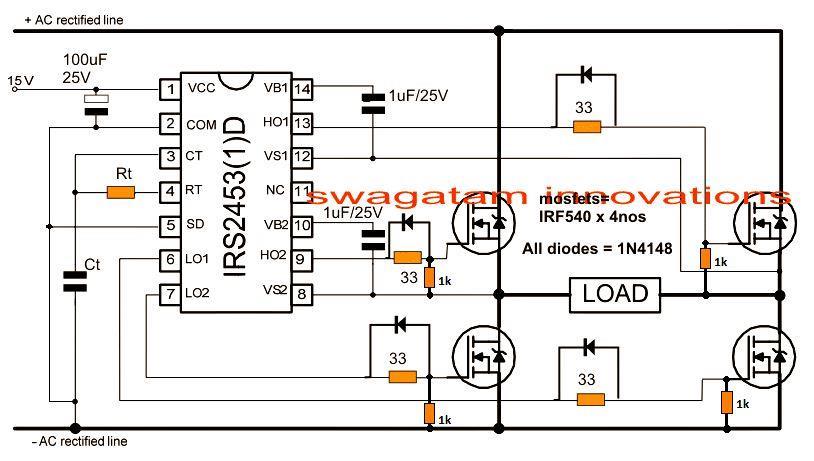

Uma topologia de driver mosfet de ponte completa pode ser incorporada para implementar o requisito acima, conforme mostrado no diagrama a seguir:

IMG 6245D25EDEE52
COMO CONVERTER CA TRIFÁSICO PARA CA MONOFÁSICO 7

O layout parece simples e fácil de configurar, mas produziria e sujeitaria a carga aos 530 V completos em vez dos 220 V especificados.

O problema pode ser normalizado e controlado para os níveis desejados através de um circuito sensor de tensão externo, que pode ser integrado ainda mais com o pino Ct do IC IRS2453.

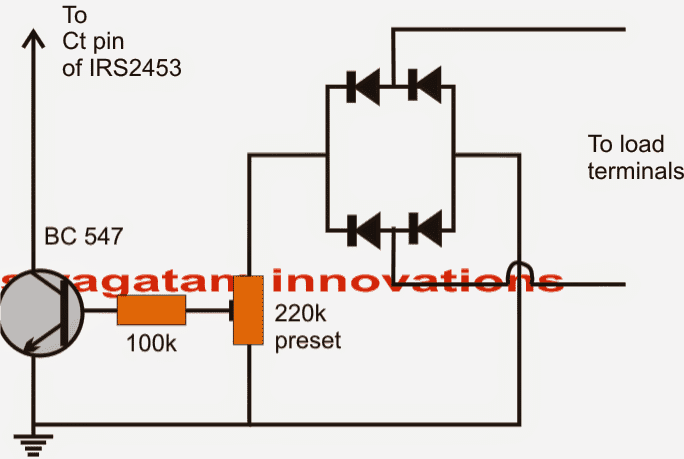

A solução simples pode ser implementada incorporando o seguinte circuito:

IMG 6245D25F281B6

A predefinição de 220k é ajustada precisamente para que o transistor comece a conduzir em voltagens em torno de 240 V na carga.

Quando o transistor conduz, o pino Ct é aterrado naquele instante, forçando o CI a inibir suas oscilações, o que, por sua vez, reduz as saídas do lado alto, cortando a alta tensão retificada para os mosfets.

Isso resulta na redução da tensão na carga, o que permite que o BC547 desligue e restaure as operações do IC…. o procedimento se repete, certificando-se de que a saída permaneça sob controle e no nível especificado de 220 V.
