Em um dos posts anteriores aprendemos a fazer um circuito controlador de temperatura de estufa, aqui estudamos como os efeitos podem ser potencializados através de um atuador automático de válvula de água e circuitos controladores de umidade. A ideia foi originalmente solicitada pelo Sr. Leandros Komninos
Especificações técnicas
Encontrei um no ebay, estes são os detalhes do fornecimento:
1 x motor de bombeamento RS-360SH
Modelo de bombeamento tipo engrenagem simples, geralmente usado para aquário, modelo DIY etcs
Diâmetro: 2,7 cm
Comprimento: 5,2 cm
Fora do diâmetro do furo de água: 4 mm
Tensão nominal: 7,2V
Adequado para tensão: 3v-12v DC (marcado com um ponto vermelho que o Terminal é positivo)
Parece ideal, mas o que você acha?. Ainda procurando um sistema de válvulas, não sabe por onde começar!?!? eu acho que atuadores de borboleta em miniatura seriam exagero para isso.
Oh, aqui está um pensamento adicional para esta configuração; pode haver um conjunto adicional de sensores de temperatura/umidade e outra configuração de bomba como pulverizar. isso manteria a umidade dentro da estufa ideal. este parece uma configuração que pode valer a pena patentear!
O design
Os dois designs solicitados podem ser entendidos com a ajuda da seguinte discussão:

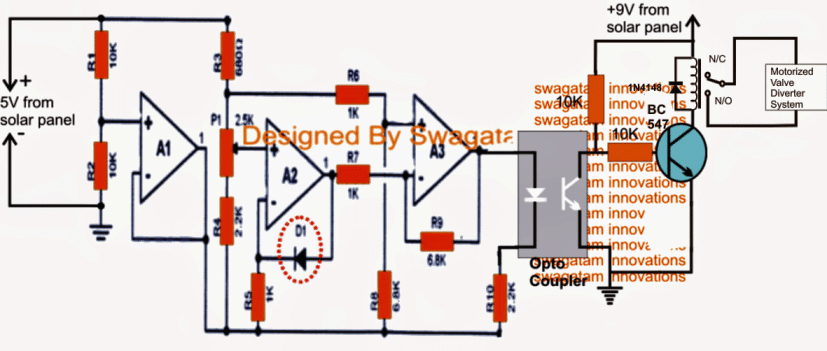

Referindo-se ao primeiro diagrama de circuito abaixo, que é basicamente conectado como um sensor de temperatura, é aprimorado com um estágio de relé para alternar automaticamente um sistema de válvula motorizada ou atuador que desvia a água fria para os tubos de abastecimento de água da estufa em um evento em que a temperatura da água tende a subir acima de um nível pré-determinado.
Diagrama de Circuito do Sensor de Temperatura
Este circuito é bastante idêntico ao explicado em um dos artigos anteriores, para um estudo abrangente sobre os detalhes do circuito, você pode consultar o seguinte artigo:
Regulador de temperatura de estufa
O projeto a seguir é um circuito sensor de umidade simples que pode ser aplicado para detectar e controlar os níveis de umidade da estufa.

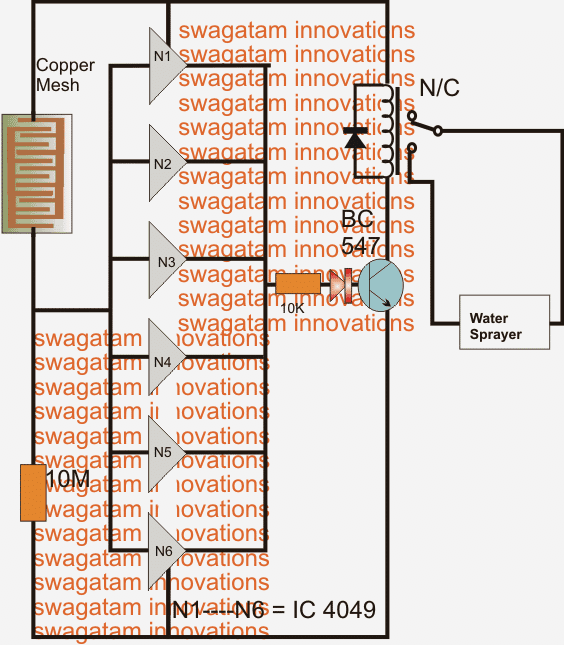

Como pode ser visto no diagrama, seis portas NOT são conectadas em paralelo para obter a máxima eficácia dos dispositivos.
As portas estão todas posicionadas como sensores de diferença de potencial em seus pinos de entrada.
O resistor de 10M inicialmente mantém as entradas em um nível lógico baixo, pois está conectado à fonte de aterramento do circuito.
As entradas também são terminadas no positivo através de um PCB devidamente gravado para formar um layout de malha de cobre bem configurado.
Desde que o nível de umidade não ultrapasse o limite indesejado, as entradas das portas NOT continuam em um estado lógico baixo resultando em um alto em suas saídas que mantém o relé e um pulverizador de água conectado ativados.
No entanto, no momento em que o nível de umidade tende a cruzar o nível alto definido, ele tende a desenvolver uma baixa resistência na placa de malha de cobre, forçando as entradas das portas NOT a se tornarem maiores em potencial até que ele inverta as saídas individuais para baixo lógico, que por sua vez desliga o relé e o pulverizador de água por enquanto.
A resistência de 10M pode ser ajustada para configurar o nível de limite de umidade de corte desejado.
O LED aceso indica a alternância do relé e vice-versa
Circuito Sensor de Umidade
