Em muitos circuitos eletrônicos ou cargas sensíveis, ajustar o limite de corrente em sua fonte de alimentação pode ser um dos requisitos mais cruciais para garantir uma segurança à prova de falhas para os vários dispositivos vulneráveis.
Um método simples de detectar a corrente usando resistores foi discutido neste artigo.
Integrando um Estágio de Sensor de Corrente
A corrente de uma fonte de alimentação é classificada principalmente em níveis muito mais altos do que o valor seguro necessário para um circuito específico em teste ou em operação.
Algumas fontes de alimentação de alta qualidade podem incluir um recurso ajustável para controlar a corrente em suas saídas, porém normalmente não vemos esse recurso em unidades comuns ou caseiras.
Uma configuração simples de sensor de corrente variável que pode ser construída e usada com circuitos sensíveis é mostrada abaixo.
O circuito do sensor de corrente do resistor utiliza apenas um único BJT e alguns resistores.
Como os circuitos mais sensíveis podem incluir um IC como elemento ativo principal ou uma configuração com um ponto de desligamento em algum lugar dentro do circuito, esse módulo sensor pode ser integrado a essa entrada.
Isso implementará efetivamente o desligamento e inibirá o funcionamento do circuito caso a entrada de corrente ultrapasse a marca de perigo.
Como funciona
O funcionamento do módulo sensor de corrente ajustável pode ser entendido da seguinte forma:
Para circuitos que podem ter um recurso de desligamento de aterramento, o circuito usando o dispositivo NPN pode ser empregado conforme mostrado na figura à esquerda.
Aqui Rx é selecionado de tal forma que uma diferença de potencial de cerca de 0,6 V é desenvolvida quando o consumo de amperes na saída ou pela carga tende a ultrapassar o limite de perigo marcado.
O 0,6V é o nível de tensão de condução ideal para o BC547 mostrado ou qualquer BJT de uso geral de baixa potência, portanto, assim que esse nível for atingido, o BJT conduz e aterra o pino de desligamento disponível, alternando a alimentação para a carga instantaneamente e o processo continua se repetindo no limite, garantindo que o consumo não ultrapasse o nível definido.
Calculando o resistor de detecção
Rx pode ser selecionado com a ajuda da seguinte lei de Ohms e conforme o requisito do circuito:
R = 0,6/I
A predefinição na base pode ser usada para ajustar a região de corte.

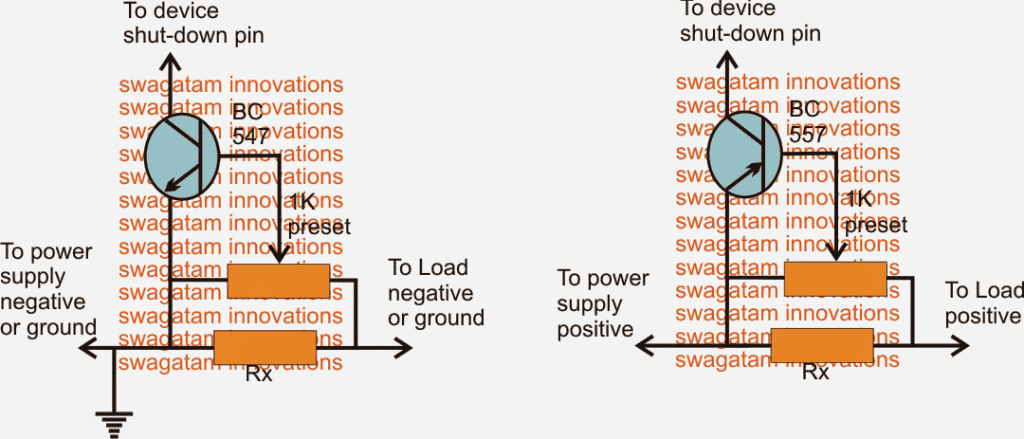

Diagrama de circuito
Para operações de desligamento positivo
Em circuitos que exigem desligamento da linha positiva, o circuito do sensor de corrente à direita pode ser usado.
Isso é exatamente idêntico à sua contraparte NPN com suas funções, exceto as polaridades que são configuradas para produzir um acionamento positivo para o pino de desligamento conectado através do coletor do BJT.
Agora vamos aprender alguns dos circuitos e ICs de exemplo que facilitam um recurso de desligamento dentro de suas pinagens alocadas.
Integração com IC 555
Para IC 555, o pino de reset nº 4 ou o pino de controle nº 5 podem ser usados como entradas de desligamento, o sensor NPN acima pode ser conectado aqui para os resultados pretendidos.
Integração com IC LM317/LM338/LM396
Para LM317, LM338, LM350, LM396, o pino ADJ funciona como o pino de desligamento, novamente o módulo NPN funcionaria com esses dispositivos para as restrições de corrente desejadas.
Integração com IC 4017/IC4060
ICs como 4060, 4017 podem parar de funcionar aplicando uma tensão de reset positiva em seus pinos #12 e pino #13, respectivamente. Assim, para estes exemplos, o sensor de corrente com o dispositivo PNP servirá perfeitamente para o controle de amplificador necessário.
Integração com IC SG3525/IRS2453
Outros exemplos incluem IC SG3524/5 = pino nº 10, desligamento de gatilho positivo.
Driver de ponte completa IRS2453 = pino 5, desligamento travado, gatilho positivo (2V)
Para circuitos de proteção opamp, o pino de entrada que pode ser responsável por inibir o dispositivo de energia em sua saída pode ser direcionado como o pino de desligamento e adequadamente conectado a qualquer um dos módulos de detecção de corrente acima.
