Neste post vamos tentar entender como funciona um acelerômetro e também aprender em detalhes as especificações de um popular acelerômetro ADXL335.
Se você é um entusiasta de tecnologia, já deve ter se deparado com o termo chamado “Acelerômetro”.
Esta peça de tecnologia tornou nossos telefones inteligentes realmente inteligentes, muitos eletrodomésticos comuns, automóveis, robótica, estabilização de imagem e muito mais dispositivos utilizam acelerômetro. Neste artigo vamos aprender o que é um acelerômetro e como usar um para um projeto.
O que é um acelerômetro?
Um acelerômetro é um dispositivo eletrônico sensorial que mede a desaceleração da aceleração de um corpo em movimento ou de um corpo em vibração. Acelerômetro vem em forma de montagem em superfície, parece muito com um IC.
Acelerômetros são incorporados em nosso Smartphone que informa a orientação do telefone, assim sua imagem na tela gira de acordo.
Alguma vez você já se perguntou como o carro de corrida no seu Smartphone se move para a esquerda e para a direita quando você inclina o telefone da esquerda para a direita? É tudo possível devido ao acelerômetro.

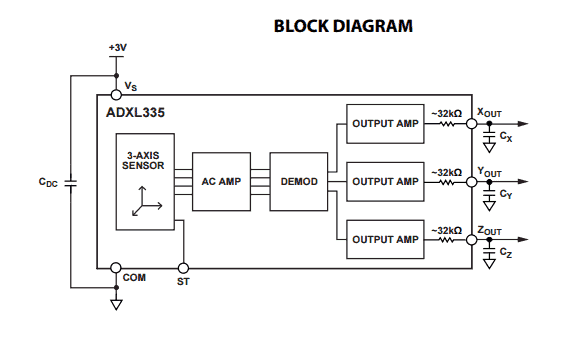

Acelerômetro de eixo triplo ADXL33 – Especificações
Mede 4 mm x 1,45 mm, quase o tamanho de uma moeda. Pode medir em três direções eixo X, Y e Z. Pode ser alimentado de 1,8 V a 3,6 V e o consumo de energia é de apenas 350 micro amperes (uA).
Ele pode sobreviver até 10.000 G de força (Isso significa que ele pode lidar com a aceleração de 10.000 vezes seu próprio peso).
Tem faixa de temperatura de trabalho de -55 graus Celsius a +125 graus Celsius (máximo absoluto).

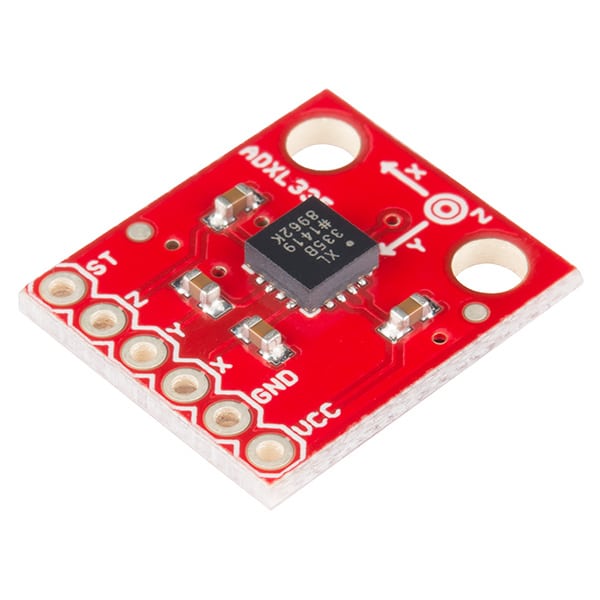

Possui 6 pinos, sendo três saídas dos eixos X, Y e Z, dois deles são Vcc e terra e o restante é ST (autoteste). Nas três saídas, são recomendados capacitores de 0,1 microfarad (em cada eixo) para anti-aliasing e redução de ruído.
Como funciona um acelerômetro:
A seguinte explicação pode ser estudada para aprender como funciona um acelerômetro

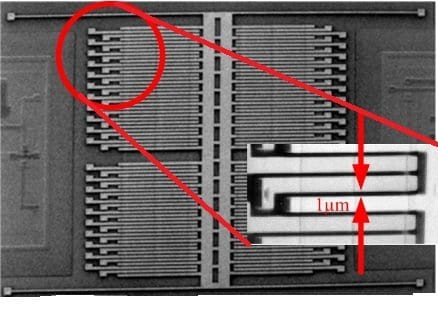

Um acelerômetro é um sistema microeletromecânico ou simplesmente (MEMS).
Existem partes móveis dentro de um acelerômetro que detectam mudanças na aceleração.
Capacitância é o conceito chave utilizado em um acelerômetro.
Existem placas dieléctricas e metálicas dispostas paralelamente ligadas à massa em movimento.
Três desses módulos são colocados ortogonalmente uns aos outros. Todas as placas paralelas são capazes de se mover independentemente. Cada módulo mede em um eixo.
Quando o acelerômetro é inclinado, devido à massa em movimento, o alinhamento das placas do capacitor muda, o que altera o valor da capacitância. Essas mudanças são medidas por circuitos integrados e emitem um sinal analógico.
Os sinais do acelerômetro podem ser enviados a um microcontrolador ou microprocessador, dependendo do seu projeto e aplicação.
Formulários:
Há um espectro enorme de aplicações que vão desde o telefone móvel até os sistemas de satélite.
Os acelerômetros são idealmente usados em smartphones, onde são usados para detectar a orientação do telefone.
O acelerômetro é uma benção para a aerodinâmica, onde os aviões precisam ser estabilizados durante o vôo.
Utilizado em dispositivos antifurto onde o comportamento de andar é único para todos, esses dados são analisados e armazenados, quando há alguma alteração no comportamento de andar, isso pode ser detectado.
Acelerômetros são usados em equipamentos de saúde como banda de fitness, pedômetro etc. É usado em brinquedos como helicópteros baseados em RC e controladores de jogos.
O acelerômetro é um componente muito crucial no sistema de satélites, onde precisa medir a situação do apogeu.
