Os microfones de contato podem ser usados para detectar sons incomuns quando conectados a várias superfícies. Também produzem som quando a tensão é aplicada a ele. Com a ajuda de um circuito de pré-amplificador básico, ele também pode ser usado para eletrificar uma guitarra acústica, onde a amplificação é uma obrigação.
Escrito e enviado por: Ajay Dusa
Disco piezoelétrico como sensor
Um disco piezoelétrico gera uma tensão quando deformado. Os elementos piezoelétricos são úteis quando você precisa detectar vibrações ou batidas. Você pode usá-los para sensores de toque ou detonação com bastante facilidade lendo a tensão na saída. Eles também podem ser usados para um transdutor de áudio muito pequeno, como um Buzzer.
O truque é o pré-amplificador – um circuito básico usado para combinar o sinal do piezo.
O combo piezo/pré-amplificador resultante pode ser usado para eletrificar um violão.

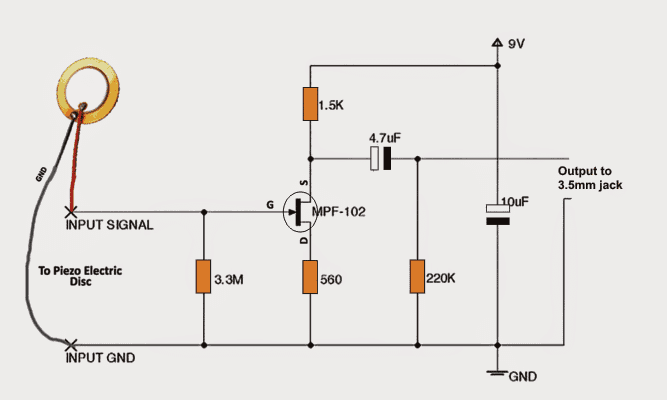

Diagrama de circuito
Operação do Circuito
A bateria fornece +9 volts que é conectada à fonte do dispositivo JFET, MPF-102. Esta tensão é conectada à fonte através do resistor de fonte 1,5K.
Um terminal deste amplificador é comum aos sinais de entrada e saída. Este terminal é o terminal de drenagem JFET.
Por esta razão, às vezes chamamos este circuito amplificador de “circuito de drenagem comum”. O resistor de drenagem 220k é conectado à fonte ao terminal de aterramento da bateria.
Usando MPF-120
O principal elemento utilizado no circuito é o transistor MPF-102.
Sob condições sem sinal, a tensão de polarização faz com que a fonte JFET consuma uma corrente muito pequena. Esta corrente define a tensão da fonte em um ponto intermediário entre a fonte e o terra.
Esta é a configuração de polarização recomendada para a maioria dos amplificadores de áudio analógico ou de pequeno sinal. Ela permite o sinal máximo antes da distorção.
O sinal entra no amplificador através do resistor de porta 3,3M. A queda de tensão em 3,3M é o sinal de entrada na porta JFET. Este sinal é uma tensão AC.
Como funciona o JFET
O sinal entra no JFET, que é um dispositivo amplificador. A diferença entre a fonte e a porta define a queda de tensão no resistor de 560 Ω.
Normalmente, a tensão de polarização no resistor de 560 Ω mantém o canal JFET em um valor de resistência médio. A tensão de polarização é uma tensão CC. Quando aplicamos um sinal, o sinal de entrada varia a tensão de polarização negativa no resistor de 560 Ω.
A variação do sinal de porta faz com que os JFETs variem. Por esta razão, mais ou menos corrente passa pelo JFET.
O resistor de fonte 1,5K converte as variações de corrente em variações de tensão. Como o sinal de entrada controla a largura do canal. Ou seja, um sinal pequeno controla um sinal grande. No nosso caso, a tensão da porta JFET controla a corrente da fonte JFET. Este resultado está em Amplificação.
O sinal de saída aparece entre a Fonte e o terra. O capacitor 4.7uF bloqueia as tensões CC no circuito, mas passa o sinal CA amplificado.
O portão é mais negativo que o terminal de terra. Agora a saída sai através da Fonte e terra. Mas nós conectamos a Fonte ao Suprimento.
Então a Fonte é mais positiva que o terminal terra. Com a porta negativa e a fonte positiva, este sinal de saída sai do amplificador através do capacitor de 4,7uF e aparece no resistor de 220k. Este capacitor bloqueia DC e passa apenas.

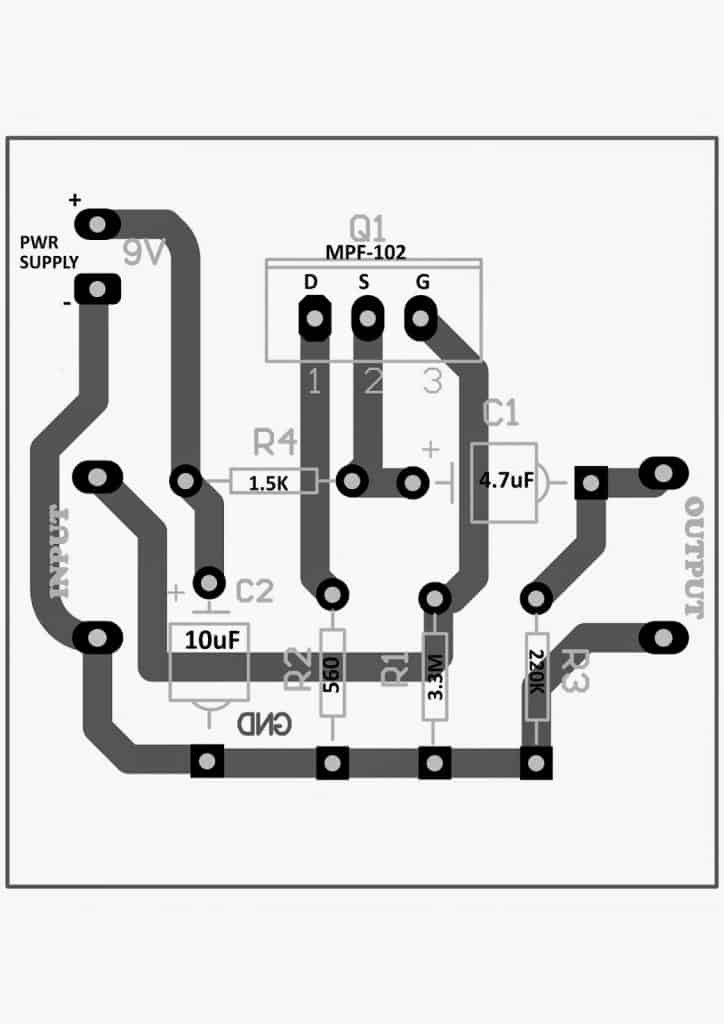

Design de PCB para o circuito MIC de contato DIY explicado acima

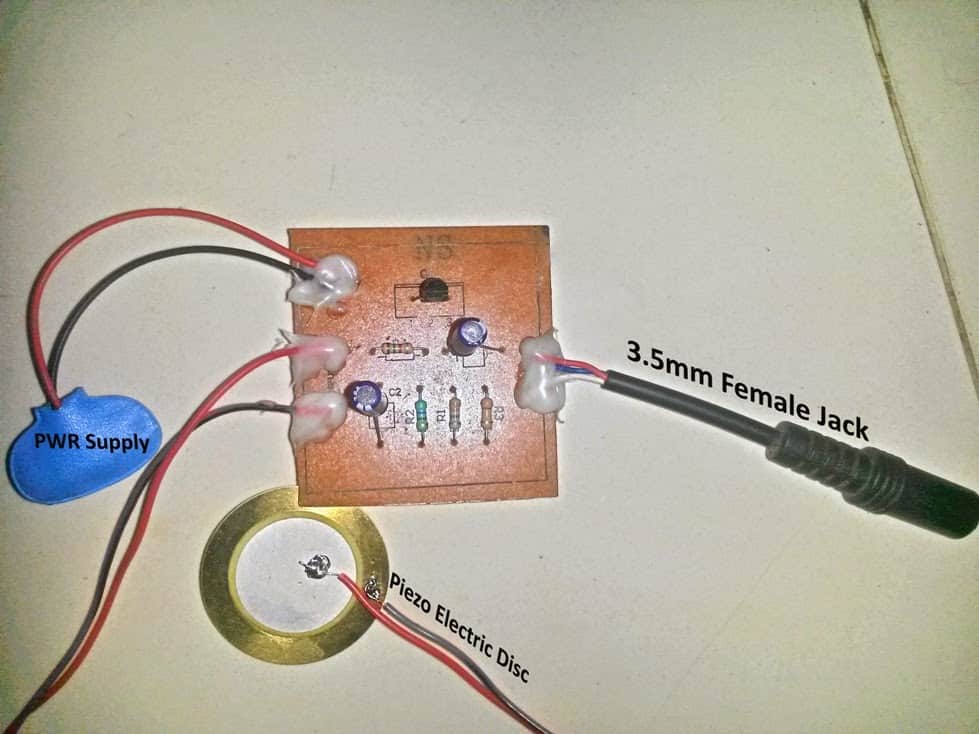

A seguir estão as imagens do protótipo de microfone de contato DIY, construído e enviado por Mr.Ajay Dusa
