O post apresenta um circuito eliminador de bateria de 9V regulado que foi construído e investigado pelo Sr. Steven Chiverton, um ávido leitor deste blog e um experiente hobby eletrônico. Vamos aprender mais com ele.
Testes do circuito do eliminador de bateria de 9 volts:
Circuitos construídos 2x cada circuito fiz uma pequena modificação para comprar adicionando um capacitor filetr baixo esr 1000uf entre cada circuito de saída positiva e negativa, depois da construção decidi testar os dois, mas removi o capacitor filer para notar a diferença entre cada 9 volts circuito eliminador de bateria.
O primeiro teste foi com o eliminador de bateria com o capacitor de filtro 1000uf low esr, alimentei 12 volts dc e a saída foi de 9,21 volts dc. Em seguida, o eliminador de bateria sem o capacitor de filtro de baixa esr foi testado, alimentei-o com os mesmos 12 volts dc e a saída foi menor em 9,05 volts dc.
Teste 2, mudei a saída de tensão do meu transformador para 9 volts dc, então alimentei 9 volts dc no eliminador de bateria com o capacitor de filtro 1000uf low esr e sua saída foi de 8,18 volts dc. Então eu alimentei os mesmos 9 volts dc no eliminador de bateria sem o capacitor de filtro 1000uf low esr e sua saída foi de 7,67 volts dc.
Teste 3, então mudei a tensão de saída do transformador para 7,5 volts dc e alimentei isso no eliminador de bateria com o capacitor 1000 low esr e sua saída foi de 6,75 volts dc. Então eu alimentei os mesmos 7,5 volts dc no eliminador de bateria sem o capacitor de filtro 1000 low esr e a saída foi então de 6,2 volts dc.
Teste 4, então mudei a saída de tensão do transformador para 6 volts dc, e então alimentei isso no eliminador de bateria com o capacitor de filtro 1000uf low esr e sua saída de tensão foi de 5,30 volts dc. Então eu alimentei a mesma tensão no eliminador de bateria sem o capacitor de filtro 1000uf low esr e sua saída foi então de 4,88 volts dc.
Teste 5, mudei a tensão de saída do transformador para 4,5 volts dc e alimentei isso no eliminador de bateria com o capacitor de filtro 1000uf low esr e a saída foi então de 3,92 volts dc, então alimentei a mesma tensão no eliminador de bateria sem o capacitor 1000uf low esr e sua saída era então de 3,62 volts dc.
No último teste de teste 6, baixei a saída do transformador para a última configuração em 3 volts dc e alimentei isso no eliminador de bateria com o capacitor de filtro 1000uf low esr e sua tensão de saída foi então de 2,44 volts dc. Então eu alimentei os mesmos 3 volts dc no eliminador de bateria sem o capacitor de filtro 1000uf low esr e sua tensão de saída era de 2,29 volts dc.
Conclusão:
Portanto, minha pesquisa me diz que o capacitor de filtro de baixa esr de 1000uf ou qualquer dose de capacitor eletrolítico de 1000uf faz a diferença no fornecimento de melhor saída de tensão e filtragem em comparação com não usar o capacitor eletrolítico de 1000uf.

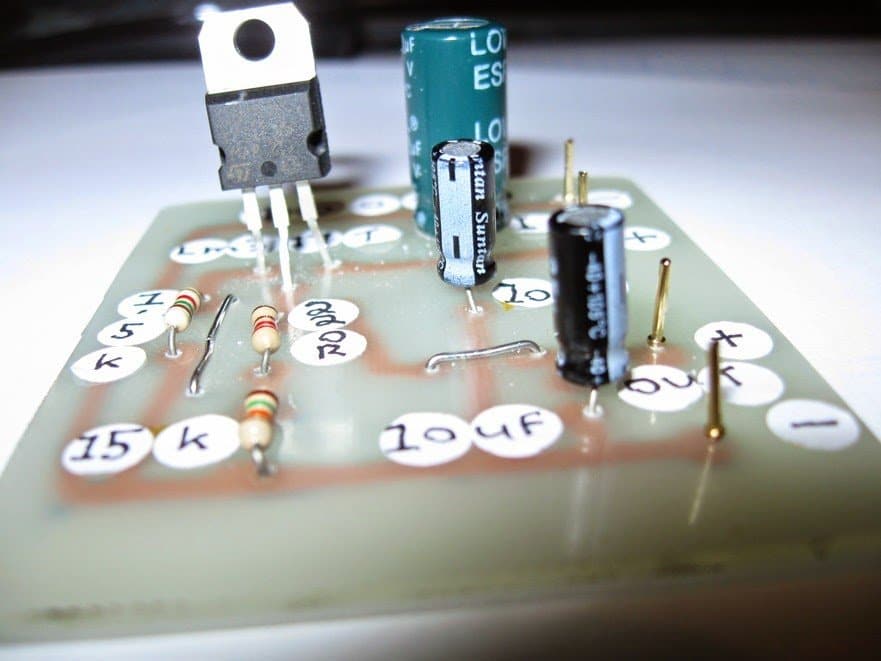

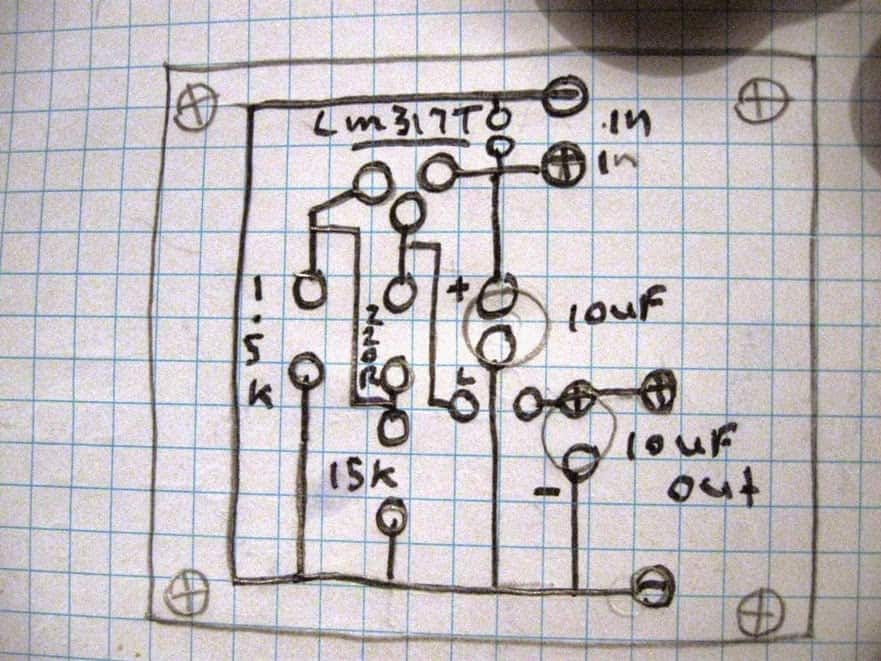

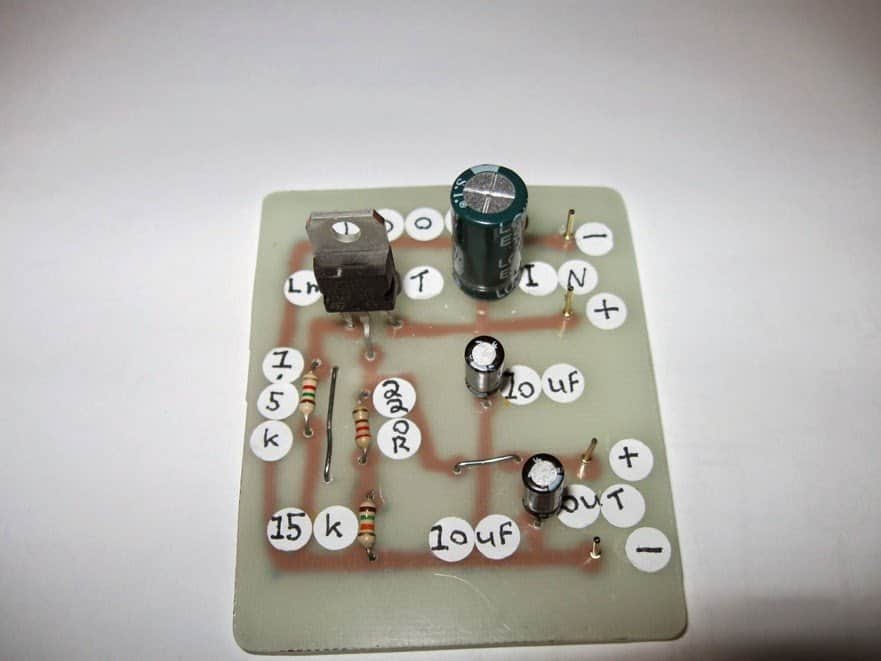

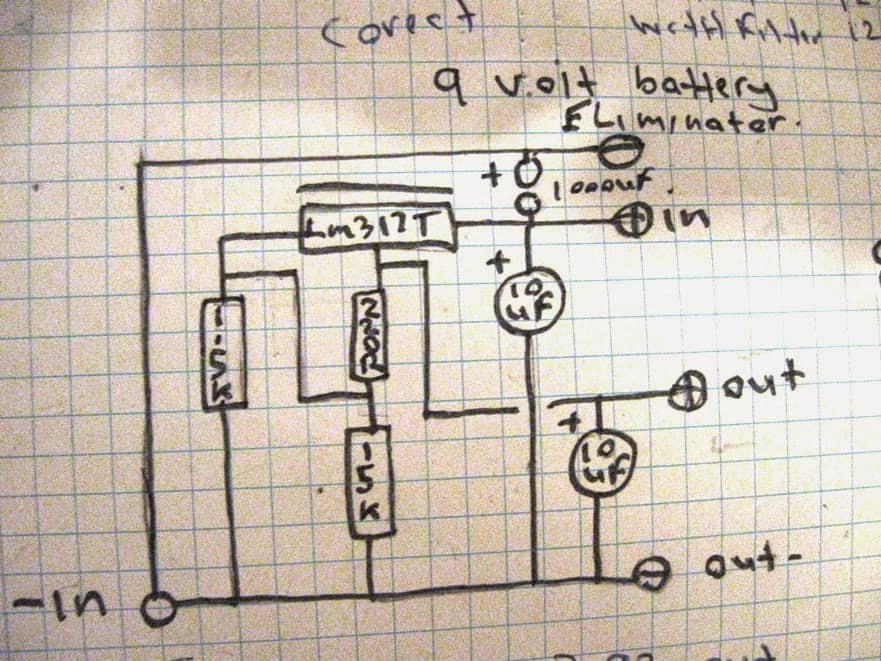

Diagrama de circuito e protótipo
