Este circuito pode ser usado para mover um gráfico de barras de LED na sequência ascendente ou descendente através de um par de interruptores de botão. O conceito pode ser implementado para muitas outras aplicações úteis.
Usando IC LM3915
Em muitas aplicações de circuito, precisamos de um sistema de controle operado digitalmente que permita um controle ascendente ou descendente de um parâmetro específico, como para controlar o calor, o volume do som, PWM, velocidade do motor, etc.
A necessidade do aplicativo pode parecer simples, mas implementá-lo praticamente pode não ser tão fácil, a menos que ICs especializados (difíceis de encontrar) estejam envolvidos.
Aqui veremos como o mesmo pode ser alcançado com a ajuda do IC LM3915, que é muito comumente disponível em todo o mundo e é razoavelmente barato.

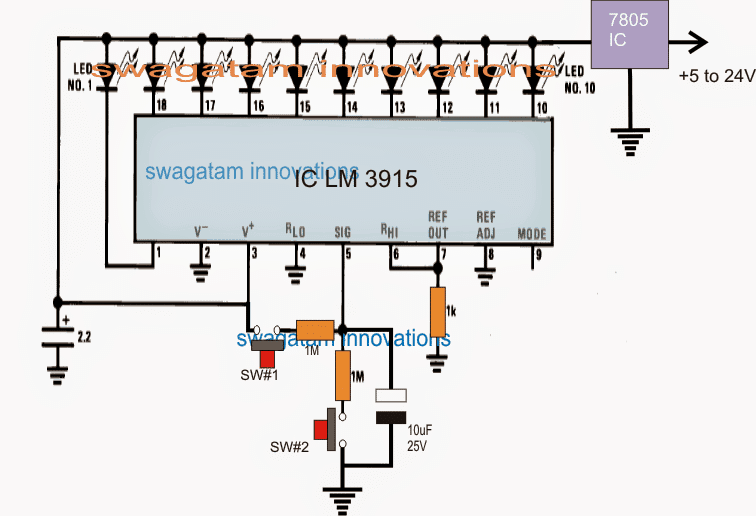

Compreender o circuito do controlador de sequência de LEDs para cima/para baixo proposto usando o botão é muito fácil e pode ser feito consultando a figura acima.
Como funciona
A imagem mostra um IC de driver de gráfico de barras LED LM3915, configurado em seu modo padrão.
Dez LEDs podem ser vistos conectados nas dez saídas dos CIs.
Os LEDs devem acender um após o outro em uma sequência direta do pino 1 ao pino 10 do IC, em resposta a um aumento de potencial em seu pino 5, o que significa que o potencial no pino 5 é zero , todos os LEDs podem ser considerados desligados e, à medida que o potencial no pino 5 é aumentado, os LEDs podem ser vistos acendendo sequencialmente do pino 1 até o pino 10.
O LED do pino 10 acende quando o potencial no pino 5 atinge cerca de 2,2 V.
O sequenciamento dos LEDs pode ser no modo ponto (quando o pino 9 está aberto) ou no modo barra (quando o pino 9 está conectado com a alimentação positiva).
No projeto acima, uma vez que o pino 9 não é usado ou está desconectado, o sequenciamento dos LEDs está no modo de ponto, o que significa que apenas um LED é aceso a qualquer instante na pinagem relevante do IC.
Para implementar a sequência para cima ou para baixo, SW#1 ou SW#2 precisa ser pressionado manualmente.
Quando SW # 2 é pressionado, o capacitor no pino # 5 do IC pode descarregar lentamente, fazendo com que o potencial caia gradualmente até atingir 0V.
Em resposta a isso, a sequência de LEDs pode ser vista “rodando” para trás” do pino 10 ao pino 1.
Por outro lado, quando SW # 1 é pressionado, o capacitor de 10uF pode ser carregado gradualmente, o que solicita que as saídas do IC empurrem o sequenciamento de LED do pino # 1 para o pino # 10.
Assim, os dois botões de pressão podem ser pressionados e liberados adequadamente para obter qualquer pinagem desejada do IC para estar no estado ativo, dependendo do nível de carga do capacitor do pino 5.
A ideia pode ser implementada para muitas outras aplicações semelhantes simplesmente integrando o estágio de controle com as várias pinagens do CI na sequência necessária.
