O artigo discute um circuito simples de medidor de energia digital que pode ser instalado em residências para obter uma leitura instantânea da potência consumida pelos aparelhos conectados ou pelas cargas. A ideia foi pedida pelo Sr. Nitin.
Especificações técnicas
Estou passando por um problema. Quero saber uma opção que eu possa fixar no meu elevador para saber o tempo total exato do meu elevador quando ele for usado, pois quero calcular o total de unidades consumidas pelo meu elevador em 24 horas com motor de 5 kw nele. Se vc conseguir resolver vai ser de grande ajuda
Obrigado Nitin
Um medidor de energia simples para medir o uso de energia pode ser feito usando alguns ICs baratos e algumas peças associadas, conforme mostrado abaixo:

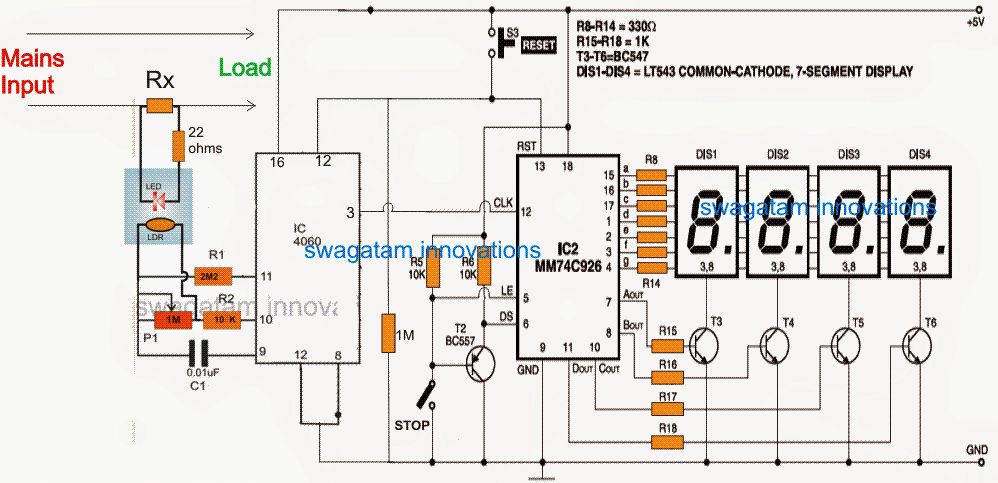

Diagrama de circuito
O design
Referindo-se ao circuito do medidor de energia digital proposto acima, podemos ver o IC 4060 configurado como um conversor de tensão para frequência, enquanto o IC MM74C926 forma um estágio de contador de frequência capaz de contar até 9999 pulsos continuamente através dos 4nos conectados de 7 displays de cátodo comum de segmento .
O IC 4060 é na verdade um contador divisor IC que é configurado de uma maneira bastante incomum aqui para alcançar a conversão de tensão para frequência.
No modo normal o pré-ajuste P1 pode ser ajustado para aumentar ou diminuir a frequência gerada pelo IC em seu pino 3, porém como pode ser visto no diagrama, um arranjo LDR/LED é conectado em paralelo com o pré-ajuste P1, de tal forma que o LDR altera efetivamente o valor P1 em resposta à intensidade de iluminação do LED oculto integrado ao LDR.
Determinando o brilho do LED
O brilho do LED é controlado ou determinado pela corrente que flui através de Rx. A corrente através de Rx é diretamente proporcional à potência consumida pela carga anexada. Portanto, se o consumo de carga aumenta, a corrente através de Rx aumenta, o que por sua vez aumenta a frequência do pino 3 do IC.
Como o pino 3 do IC 4060 está conectado com a entrada do relógio do circuito do contador de pulsos, a frequência variável equivalente ao consumo de carga é contada por este estágio e é exibida nos 4 módulos de exibição conectados.
O interruptor STOP pode ser ligado a qualquer momento para congelar a leitura do visor, pode ser durante o final do dia quando a leitura final deve ser estudada.
Para redefinir a exibição e iniciar a contagem novamente, o botão de redefinição fornecido pode ser pressionado e liberado momentaneamente.
Calculando o resistor de limitação Rx
Rx pode ser calculado de acordo com o dado.
Rx = queda de tensão direta do LED / potência máxima permitida para a carga.
Por exemplo, se a tensão do LED Fwd for 1,5 V (para LED vermelho) e a potência máxima permitida for 2000 watts a 220 V CA, os cálculos podem ser implementados da seguinte forma:
2000/220 = 9 amperes
Rx = 1,5/9 = 0,16 ohms
potência do resistor = 1,5 x 9 = 13,5 ou 15 watts aproximadamente
P12 pode ser usado para ajustar ou ajustar adequadamente a faixa do wattímetro.
Todo o circuito poderia ser alimentado por uma fonte de 5V, que poderia ser adquirida a partir de uma unidade carregadora de celular e depois de regulada através de um IC 7805.
Se o estágio do conversor 4060 parecer um pouco grosseiro para você, você pode optar por uma alternativa circuito conversor de tensão para frequênciapara obter uma resposta mais profissional do circuito medidor de energia discutido.
