O artigo discute um circuito de mecanismo de porta automática que responde às condições de luz ambiente mantendo a porta aberta durante o dia e fechada durante a noite. Aqui o aplicativo é usado para operar uma porta de galinheiro. A ideia foi solicitada pelo Sr. Gavin Sweet

Especificações técnicas

Eu tenho um projeto que estou começando a investigar e queria saber se você tem alguma ideia

O projeto é fazer uma porta automática para um galinheiro, gostaria que fosse controlado pelo amanhecer/anoitecer para acionar um motor de 12v para abrir a porta e depois chegar a um interruptor de limite para depois inverter a direção do motor quando escurecer retornando a porta até um segundo interruptor de limite colocado na parte inferior da porta (eu também esperava atrasar o fechamento da porta em até 30 minutos)

Existem muitos projetos para uma versão do temporizador deste circuito, mas isso significaria ajustes periódicos no temporizador programável.

Espero que você possa me apontar na direção certa

Obrigado
Gavin Sweet

IMG 62429F77B4C29

O design

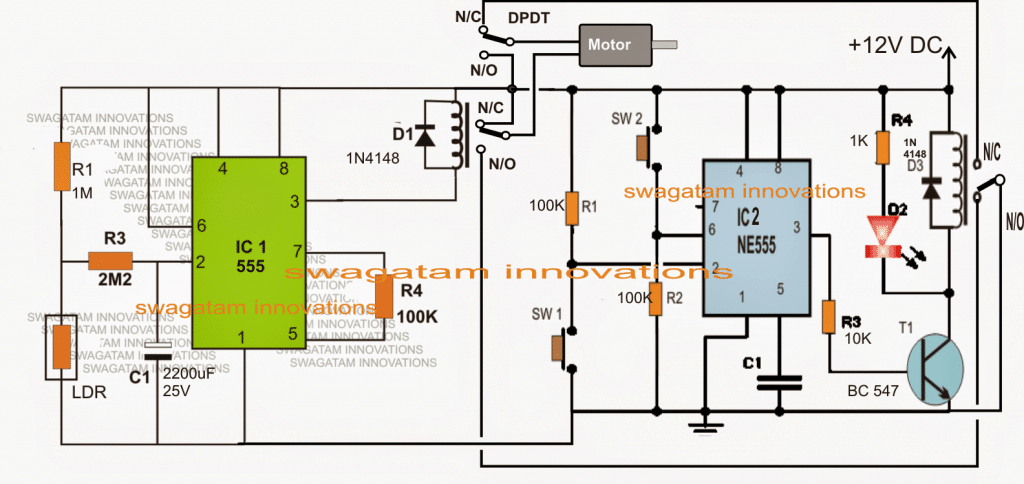

O circuito do operador da porta do galinheiro solicitado ao amanhecer e ao anoitecer pode ser testemunhado no diagrama acima e entendido com a ajuda dos seguintes pontos.

Dois estágios 555 IC podem ser vistos no projeto proposto.

O estágio IC1 é conectado como interruptor ativado por luz usando um LDR como sensor.

O relé associado ao IC1 é mantido desativado durante o dia e vice-versa.

IC2 é configurado como um flip-flop de trava de set/reset ou estágio biestável em que o relé associado a este IC permanece ativado quando SW1 está na posição pressionada e desativado quando SW2 está em um estado pressionado ON.

Vamos supor que seja dia e a porta esteja totalmente aberta, e o mecanismo da porta mantendo o interruptor SW1 pressionado.

No cenário acima, o relé IC1 DPDT pode ser assumido na posição N/C, enquanto o relé IC2 na posição N/O.

O relé IC2 estando na posição N/O corta a alimentação negativa do relé DPDT certificando-se de que o motor neste estado permaneça desligado e firmemente travado mantendo SW1 pressionado e LIGADO.

Agora, quando a luz do dia começa a desaparecer e o anoitecer chega, o LDR detecta isso e alterna o pino 3 do IC1 para baixo, acionando o relé DPDT cujos contatos agora mudam de posição para seus respectivos pontos N/O.

A comutação acima liga imediatamente o motor que começa a mover o mecanismo da porta até que esteja totalmente fechado. No decorrer libera SW1 tornando IC2 em posição de espera.

Quando o procedimento de fechamento termina, SW2 que está posicionado na outra extremidade do mecanismo da porta responde ao fechamento da pressão da porta reinicializa o IC2 de modo que seu relé agora mude de N/O para N/C. Esta ação corta instantaneamente a outra linha negativa para os contatos N/O do DPDT, garantindo que o motor desligue novamente e permaneça nessa posição até o amanhecer.

O capacitor de 2200u e o R3 podem ser ajustados adequadamente para obter uma resposta atrasada do IC1 após as transições do amanhecer ou do anoitecer serem detectadas pelo LDR
