Qual é a fonte de corrente constante? Fatos explicados

Neste post, tentamos analisar o que é uma fonte de corrente constante e como ela afeta uma carga, ou como ela pode ser usada corretamente com uma carga para obter os resultados mais eficientes.

A discussão a seguir entre o Sr. Girish e eu explicará claramente o que é a CD ou como a corrente constante funciona.

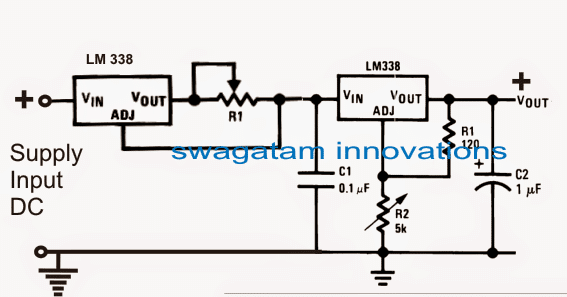

Como uma fonte de corrente constante funciona.

Pergunta feita pelo Sr. Girish.

Estou tentando construir um carregador de íon de lítio baseado no Arduino com uma tela, mas estou muito confuso, se possível, tente corrigir minha perplexidade.

Anexei um diagrama com o qual estou trabalhando.

qual e a fonte de corrente constante fatos

O LM317 no modo DC e CV, limitei a tensão a 4,20V e a corrente a 800mA (para bateria de 2AH) com resistência de 1,5ohm e 1 watt.

Estou recebendo exatamente 4,20V na saída (circuito aberto) e corrente de curto-circuito de exatamente 0,80A.

Porém, quando conecto uma bateria de íon de lítio (com meia carga, que são baterias antigas de laptop), o consumo atual é de apenas 0,10A e a bateria quase descarregada não consome mais que 0,20A.

Se carregar a essa velocidade, pode levar 10 horas ou mais para atingir uma bateria cheia, o que não é viável.

É possível forçar a corrente a fluir através da bateria a uma velocidade de 0,80A?

Tanto quanto sei, as baterias estão em boas condições.

A corrente será forçada a carregar?

Minha segunda pergunta é: a fonte de corrente constante bombeia corrente para uma carga ou é apenas um limitador de corrente máxima?

Resposta

Se você estiver fornecendo 4,2V e 800mA a uma célula de 3,7V / 800mAH ou 2AH, tudo estará correto e nada deverá ser alterado, porque suas especificações de carregamento são perfeitas.

Se a bateria não carregar na velocidade máxima especificada, o problema está relacionado à bateria e não ao procedimento de carregamento.

Você pode tentar confirmar os resultados com outro medidor, se possível, para ter certeza absoluta.

BTW, uma boa bateria deveria ter aceitado a taxa de carga de 0,8 mAH e deveria ter mostrado um aumento imediato na temperatura do seu corpo … se isso não estiver acontecendo, acho que o problema está relacionado à bateria.

Você também pode tentar outra bateria de íon de lítio e verificar se ela se comporta da mesma forma ou não. Ou você pode tentar aumentar a corrente para 1,5 ampères completos e verificar a resposta, mas certifique-se de montar os CIs em um bom dissipador de calor, caso contrário eles serão desligados.

A fonte de corrente constante não bombeia a corrente; seu trabalho é restrito para não permitir que a carga puxe a corrente acima do valor DC especificado em nenhuma circunstância. Em última análise, no entanto, é a carga que decide a quantidade de corrente que deve consumir. O limitador de corrente só funcionará para interromper o consumo se atingir mais do que a classificação especificada e nada mais.

Comentários de Mr.Girish

Exatamente o que descobri também, mas no YouTube, vi muitas pessoas dizerem que “bombeia” a corrente pela carga. Eles limitaram a corrente a 12,6 mA com uma resistência de 100 ohms e recebo uma corrente de curto-circuito em torno de 12,6 mA, conectamos vários LEDs em série e efetuamos leituras, o fluxo de corrente permanece igual a 12,6 mA . A tensão de entrada aumenta para 24V, mas o LED permanece intacto.

ligação: www.youtube.com/watch?v= iuMngik0GR8

Também reproduzi o experimento e obtive o mesmo resultado. Eu acho que isso pode parecer “bombear” atual, mas obviamente não “bombear”.

Acho que esta conclusão em vídeo não pode ser aplicada a baterias de íon de lítio, pois os LEDs são dispositivos alimentados.

No caso da bateria de íon de lítio, se conectarmos duas em série, temos que aumentar a tensão para 8,4V e não manter a mesma tensão ou uma tensão incondicionalmente maior que os LEDs.

Acho que minhas baterias estão com defeito.

Resposta:

No vídeo, a pessoa diz que uma fonte de corrente constante de 1 amp pressionará 1 amp a 1 ohm e também a 100 ohms, independentemente do valor da resistência. Isso implica que fará o mesmo com um resistor de 1K? isso é muito errado … tente com um resistor de 1K.

Você pode aplicar a lei de Ohm e obter os resultados rapidamente.

Corrente constante significa simplesmente que a fonte nunca permitirá que a carga consuma mais do que a classificação de fonte especificada; essa é a verdade fundamental para qualquer fonte de corrente constante.

É a carga que decide, em última instância, quanta corrente consumirá … desde que as especificações de carga em V correspondam às especificações da fonte em V.

Esta é a razão pela qual usamos diferentes resistores com diferentes LEDs, porque os resistores resistem à corrente dependendo de seus valores.

Pode ser qualquer tipo de carga, seja bateria ou LED ou lâmpada ou SMPS, contanto que a especificação V corresponda à especificação V de origem, a carga decidirá o consumo atual.

A fonte atual não pode fazer nada além de esperar até que a carga tente puxar mais do que o valor nominal, e aqui o CC entra em ação e impede que a carga o faça.

Nossa entrada de rede possui cerca de 50 ampères de corrente CC, o que significa que ela empurrará essa corrente para o nosso aparelho, para que possamos ver nossos aparelhos pegando fogo de vez em quando …;)

Pode bombear corrente através perturbador a tensão, ou seja, aumentando o V além da classificação V da carga, o que é tecnicamente incorreto.

Comentários:

Eu também concordo com isso e acho que é a razão pela qual os LEDs podem acender sem nenhum dano a 24V, porque a corrente é limitada a 12,6mA, o que também afetaria a tensão (V e eu são proporcionais e não regulador de tensão). Como a corrente é constante, a tensão do LED do terminal também deve ser mantida razoavelmente constante. Eu fiz o mesmo experimento e obtive 2,5 a 3V através do LED para uma entrada de 17V.

Responda:

Sim, esse é outro aspecto, se a corrente estiver abaixo das especificações máximas de corrente da carga, a tensão cairá para as especificações V nominais da carga, independentemente do aumento da tensão de entrada, … mas não se a corrente for maior que a capacidade nominal, ela queimará a carga.

É por isso que, quando usamos uma fonte de alimentação capacitiva de baixa corrente, mesmo que a conversão de entrada produz 310VDC através do LED, ela cai rapidamente para o valor da gota de LED do sensor conectado, porque a corrente é limitada pelo capacitor de baixo valor que pode ser classificado abaixo da amperagem máxima das cargas.

1590353554 995 qual e a fonte de corrente constante fatos

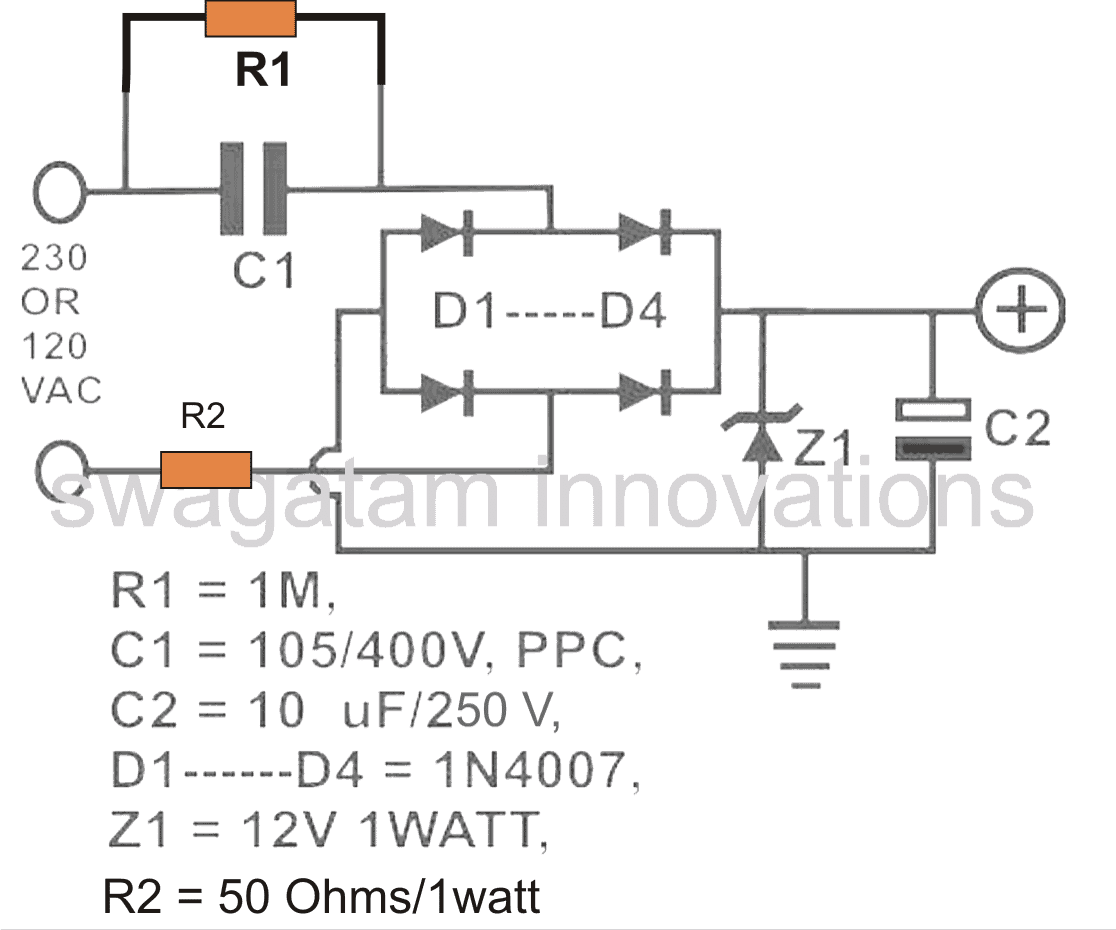

Na fonte de alimentação capacitiva indicada acima, a saída da ponte é de cerca de 310 V DC, mas ainda cai rapidamente para o valor do diodo zener sem queimar o diodo zener. Isso ocorre devido à baixa corrente constante da fonte capacitiva, que não pode causar nenhum dano ao diodo zener, devido à maior potência do diodo zener.

conclusão

A partir da discussão anterior, entendemos os seguintes aspectos em relação a uma fonte de corrente constante:

  • O fornecimento de corrente constante tem apenas um trabalho a ser feito, impedindo que a carga conectada fique mais atual que a classificação CC da entrada.
  • Por exemplo, um IC 7812 pode ser pensado como um IC regulador de 1 amp 12V DC / CV, porque nunca permitirá que a carga consuma mais de 1 amp e mais de 12V, independentemente da capacidade de carga.
  • Como alternativa, desde que a tensão de carga corresponda à tensão de alimentação de corrente constante, ela consumirá uma corrente de acordo com suas próprias especificações.
  • Suponha que tenhamos uma fonte de 12V com uma corrente contínua de 50 A e conecte uma carga nominal de 12 V a 1 A, então o que a carga consumirá?
  • Será estritamente 1 amp, porque a especificação V da carga corresponde corretamente à especificação V da fonte.

O que acontece se a oferta V aumentar?

Então será devastador para a carga, pois será forçado a consumir níveis perigosos de corrente mais altos do que a sua classificação de 1 A e, eventualmente, se queimará.

Circuito de corrente constante simples, tensão constante usando transistores

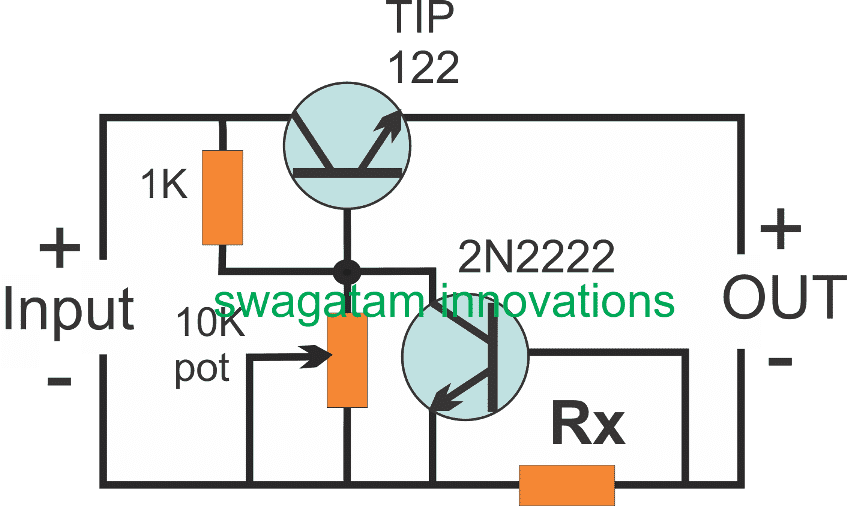

A imagem a seguir mostra como você pode criar um regulador CC / CV simples, mas muito confiável, usando um par de transistores ou BJTs.

O potenciômetro de 10K pode ser usado para ajustar o nível de saída de tensão constante necessário, enquanto o gabinete Rx pode ser configurado para definir o nível de corrente constante na saída.

Rx pode ser calculado com a ajuda da seguinte fórmula:

Rx = 0,7 / nível de CC desejado

1590353555 0 qual e a fonte de corrente constante fatos


FONTE
