O post explica um método fácil de atualizar o interruptor da lâmpada de neblina existente do carro, de modo que permita alternar a lâmpada de neblina e as lâmpadas DRL alternadamente, conforme a exigência do proprietário. A ideia foi pedida por mk karthick.
Objetivos do circuito
- Estou procurando um circuito que esteja diretamente conectado à saída do farol de neblina do painel do carro. O circuito controlará as lâmpadas de neblina e DRL junto com um único interruptor e fará a comutação para minha resposta sem modificar os interruptores antigos do meu veículo.
- A luz de neblina do carro quando ligada e desligada uma vez, ligará a luz de neblina continuamente,
A luz de neblina do carro quando liga e desliga duas vezes, a luz de neblina deve apagar e o LED DRL acende e permanece LIGADO continuamente. - Quero reduzir interruptores de controle extras e loops de cabos dentro do meu carro. Por favor me ajude com um projeto de circuito adequado. desde já, obrigado.
O design

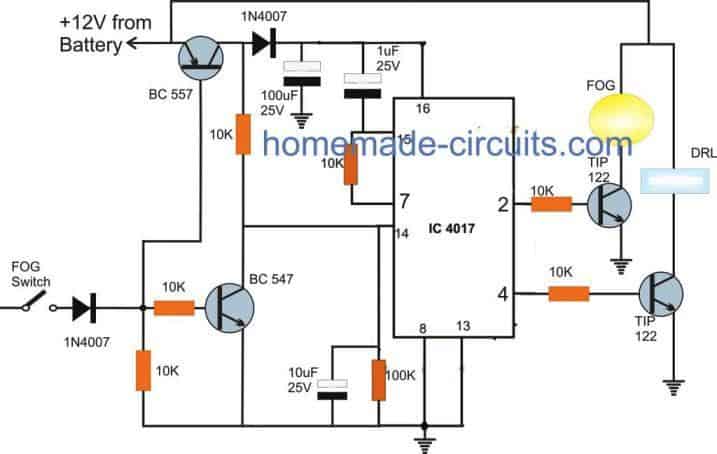

A luz de neblina proposta de interruptor único e a luz DRL podem ser testemunhadas abaixo. Ele usa um único IC 4017 para as operações necessárias. O IC 4017 é usado para alterar sequencialmente a operação de comutação por meio de uma única alternância de entrada, permitindo assim que duas lâmpadas diferentes sejam operadas usando um único interruptor do painel do carro existente
Como funciona
O principal objetivo deste circuito de comutação DRL e luz de neblina é permitir uma operação de chave única para selecionar a luz de neblina e a luz DRL em conjunto, sem ter que depender de qualquer outro arranjo de comutação externo.
Aqui, quando o interruptor de neblina é ligado e desligado pela primeira vez, a luz de neblina é ligada. Em um LIGADO e DESLIGADO subsequente do interruptor de neblina, DESLIGA a luz de neblina e acende a lâmpada DRL, em mais alternância, a luz de neblina liga novamente extinguindo o DRL.
Para reiniciar o sistema, o interruptor da luz de neblina pode ser mantido na posição ON por alguns segundos. Isso irá redefinir todo o circuito para que um novo ciclo possa ser iniciado, embora isso nunca seja necessário, pois apenas algumas operações simples estão envolvidas no sistema.
Deve-se notar, porém, que as luzes selecionadas serão invertidas e continuarão acesas, somente enquanto o interruptor de neblina estiver na posição OFF. Mantê-lo LIGADO desliga o circuito e as lâmpadas permanentemente.
Lista de peças
Os resistores são todos de 1/4 watt 5%
10K – 6nos
100K – 1 não
Capacitores, 1uF/25V, 10uF/25V, 100uF/25V – 1 não cada
Diodo 1N4007 – 2nos
Transistores
BC547, BC557 – 1 cada
TIP122 – 2nos
IC 4017 – 1 não
