Vermelho intermitente, circuito de lâmpadas de sinalização ferroviária verde

Neste post, aprendemos como criar uma lâmpada de sinal de estrada de ferro simples que os guardas podem usar para fornecer sinalização portátil a vários trens com os vários modos de sinalização especificados. A idéia foi solicitada pelo Sr. Bala.

As especificações técnicas

mim Preciso de um projeto para a luz de sinalização ferroviária. A luz deve ter 4 modos. 1) vermelho estável 2) verde estável 3) flashes vermelhos 4) flashes verdes também sugerem cargas de circuito adequadas.

O desenho

O circuito proposto para lâmpadas de sinalização ferroviária usando LEDs intermitentes pode ser implementado através de um circuito simples IC 555, conforme mostrado abaixo:

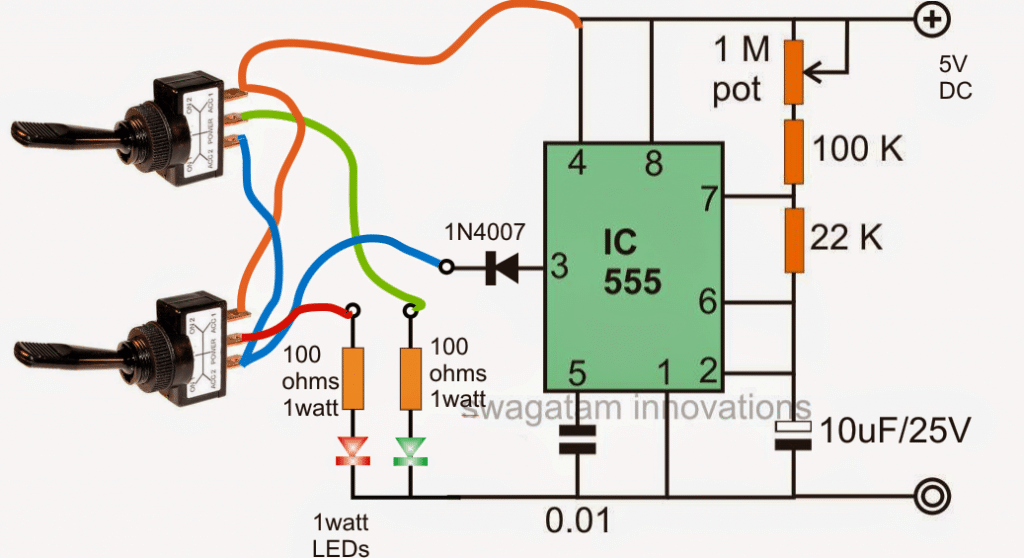

Diagrama de circuito

Vermelho, verde, piscando, sinal ferroviário, lâmpada, circuito

Referindo-se ao diagrama acima, o circuito pode ser entendido como explicado abaixo:

Operação em circuito


O IC 555 é configurado em seu modo padrão que deve gerar um potencial ON / OFF alternativo no pino nº 3.

O IC é capaz e classificado para fornecer até cerca de 200 mA de corrente, portanto, os LEDs de 1 Watt se tornam adequados para trabalhar diretamente com essa pinagem do IC.

Como os LEDs de 1 watt são capazes de lidar com 350 mA, a menor quantidade de corrente disponível permite que os LEDs funcionem sem dissipadores de calor; no entanto, com uma corrente de 100 mA, é esperado que a luz desses LEDs seja Significativamente brilhante e bastante aplicável para a aplicação da lâmpada de sinalização de segurança ferroviária solicitada.

O potenciômetro 1M é usado para ajustar a taxa de intermitência dos LEDs, enquanto os interruptores determinam os modos de operação dos LEDs de acordo com as especificações solicitadas.

Os interruptores devem ser do tipo SPDT com a função CENTER OFF.

Ao desligar os comutadores relevantes, produz-se uma constante resposta nos LEDs, enquanto os ativa na parte inferior os LEDs piscam.

A função de desligamento central pode ser usada para manter os LEDs apagados.

Os LEDs devem ser alojados em cones refletores de alto brilho para melhorar a emissão de luz e uma maior faixa de visibilidade.
