Se você estiver procurando por transistores de alta corrente na faixa de 50 amperes com um par complementar, tente esses transistores Darlington MJ11032 e MJ11033. O transistor MJ11032 é um transistor de potência Darlington NPN, enquanto o MJ11033 é seu transistor PNP complementar, que também é um BJT de potência Darlington.
Principais características
As principais características dos transistores de pares Darlington complementares MJ11032 MJ11033 são as seguintes:
- Alto ganho de corrente CC de 1000 hFE mínimo quando o coletor é operado a 25 amp CC
- A capacidade de ganho de corrente CC pode ser reduzida para 400 hFE, se a corrente do coletor subir para 50 amp CC
- O transistor é capaz de lidar com até 100 amperes se a corrente for pulsada
- O diodo de proteção interno é fornecido aos transistores para proteção contra transientes indutivos.
- O design monolítico dos BJTs também inclui um resistor interno de derivação de base/emissor para limitar a corrente máxima de base.
- Os transistores de 50 amp são classificados para lidar com temperaturas de junção de até 200 graus Celsius
- A capacidade total de dissipação de energia ou manuseio de energia sem dissipador de calor é de 300 watts

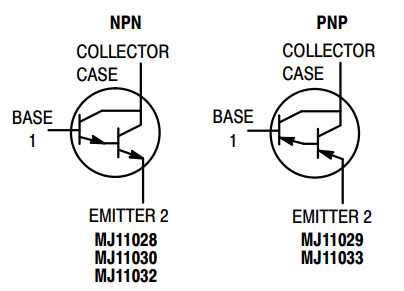

Diagrama de pinagem
As conexões de pinagem para os transistores complementares MJ11032, MJ11033 de 50 amperes podem ser vistas nas imagens a seguir:

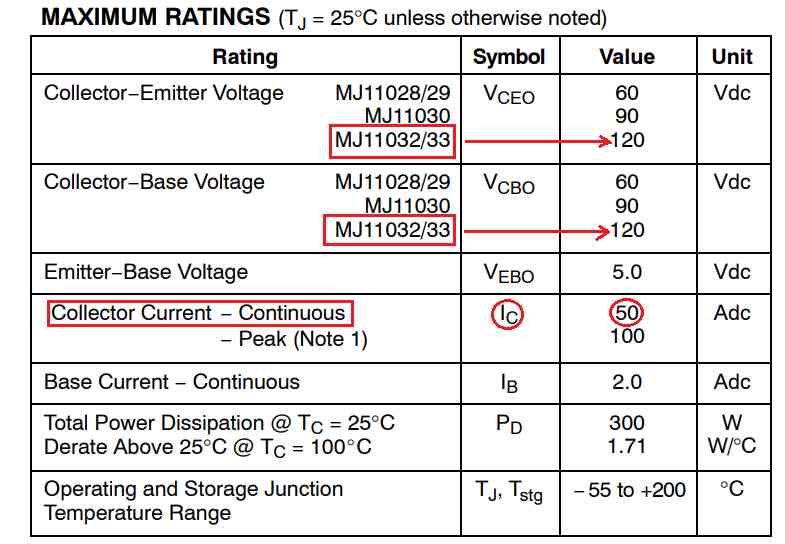

Classificação máxima tolerável
A classificação máxima tolerável dos transistores refere-se principalmente à quantidade máxima de tensão e corrente que os dispositivos podem tolerar a 25 graus Celsius de temperatura ambiente. A tabela a seguir mostra os limites máximos de tensão e corrente toleráveis dos transistores de 50 A MJ11032, MJ11033.
A ficha técnica completa pode ser baixada no link a seguir
Folha de Dados MJ11032, MJ11033Baixar
