Especificações da folha de dados do transistor de potência Darlington 400V 40A

Neste post, investigamos a folha de dados e as especificações técnicas de um transistor Darlington de potência de 400V, 40A (Amperes) MJ10022 e MJ10023 e também aprendemos sobre os principais recursos do dispositivo.

Principalmente, achamos difícil encontrar um BJT com especificações extremas de tensão e corrente, como limites de 400V e 40 Amp.

Aqui está um desses dispositivos classificados com especificações extremas de V e I, mas que são facilmente acessíveis nos mercados eletrônicos locais. Essa energia BJT pode ser aplicada em todas as aplicações de alta tensão e alta corrente DC

Esse transistor de potência se torna ainda mais especial, pois possui uma característica de Darlington integrada que garante eficiência máxima e alto ganho de corrente, permitindo que o dispositivo ative com acionadores de entrada nominais e opere uma carga enorme usando tensões de até 400V e corrente até 40 ampères.

Principais características

Os BJTs MJ10022 e MJ10023 são transistores de potência Darlington projetados para trabalhar com circuitos indutivos de comutação rápida, alta tensão e alta corrente, onde o tempo de inatividade é frequentemente crítico, como topologias SMPS operadas em linha.


As principais características deste dispositivo podem ser resumidas da seguinte forma:

  • Operações de alta corrente e alta tensão.
  • Comutação de alta velocidade
  • Incorpora diodo emissor de base de alta velocidade
  • Alto ganho darlington
  • Projetado para cargas indutivas para serviços pesados.

Classificações absolutas máximas

  • Tensão máxima do coletor-emissor (Vcev) = 450V para MJ10022 e 600V para MJ10023
  • Tensão de coletor-emissor sustentada = 350V para MJ10022 e 400V para MJ10023
  • Tensão base-emissor máxima (Vebo) = 8V
  • Corrente máxima do coletor Icm = 80A (amperes)
  • Corrente sustentada do coletor = 40A (amperes)
  • Corrente base máxima (Ib) = 20A (amperes)
  • Dissipação de potência máxima permitida (Pd) = 250 W (watts) a 25 graus Celsius e 143 W (watts) a 100 graus Celsius.

Gráfico de dissipação térmica

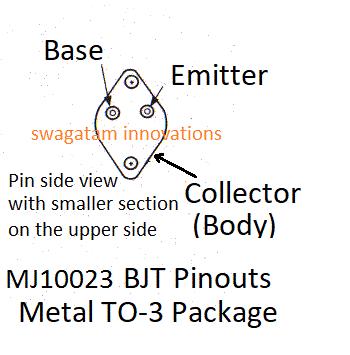

Diagrama de pinos MJ10022 e MJ120023 (semelhante a qualquer outro pacote TO3 como 2N3055)

Imagem real do 400V 40A BJT MJ10022 / MJ10023 discutida
