Ficha de Dados do Gerador de Sinal de Alarme IC ZSD100, Aplicação

Relacionados

O ZSD100 é um IC gerador de frequência de alarme que incorpora um gerador de sinal de alarme de varredura de frequência projetado exclusivamente para sistemas de alarme fixos e de proteção de veículos.

Operação do Circuito

Para adquirir o som de alarme especificado deste IC, apenas um único ZSD100, dois capacitores de temporização, um caro TO92 darlington, transdutor piezoelétrico e transformador de acoplamento é tudo o que se torna necessário para gerar uma sirene de aviso extremamente alta e perfurante de 120 dB.

Juntamente com um gerador de sinal de frequência acústica, gerador de varredura de baixa frequência, circuitos de desligamento e estágios de driver de saída, o ZSD100 foi atribuído com todas as funcionalidades cruciais para gerar uma indicação de alarme aprovada.

Você pode obter este IC com uma escolha entre um pacote DIL ou SO de 8 pinos, o IC concede uma abordagem simplificada e barata para a tecnologia de sinal de sirene. O sistema pode ser alimentado a partir de entradas de 4V até 18V, o que se torna especificamente adequado para detectores de segurança em produtos movidos a bateria, alarmes contra roubo e técnicas anti-roubo de veículos

Informações FUNCIONAIS

A indicação acústica do ZSD100 é criada empregando um oscilador de onda quadrada cuja operação é competente para acionar diretamente inúmeros circuitos de saída. Para gerar um som de sirene de alarme peculiar, a frequência do oscilador de áudio é varrida sobre um espectro 2:1 alocado por outro oscilador de frequência mais baixa. As frequências de ambos os osciladores são reguladas por RT (INT) e capacitores C MOD e C OUT

DESCRIÇÕES DE PINOUT

Pin#1. RT: Resistor superficial não obrigatório para gerenciamento de frequência aprimorado. Um resistor periférico aumenta a dominação de cada oscilador de modulação e saída. O pino RT também é usado para energizar o dispositivo. Possivelmente, conectar RT ao VCC ou um circuito aberto provavelmente faria com que o dispositivo ficasse inválido.

Pino #2. SAW: A escolha da forma de onda de modulação é feita utilizando o pino SAW. Um circuito aberto gera uma onda triangular, o dente de serra é realizado unindo SAW ao pino CMOD.

Pin#3. CMOD: Um capacitor externo seria usado para programar o oscilador modulador de baixa frequência. O valor do CMOD aconselhável é entre 0,1μF e 10 0μF.

Pino #4. GND

Pin#5. COUT: Um capacitor secundário seria usado para programar o oscilador de saída. O valor de COUT endossado está entre 1nF e 100nF.

Pino #6. Q Driver de saída não invertido

Pin#7.Q Driver de saída invertido

Pin#8. VCC

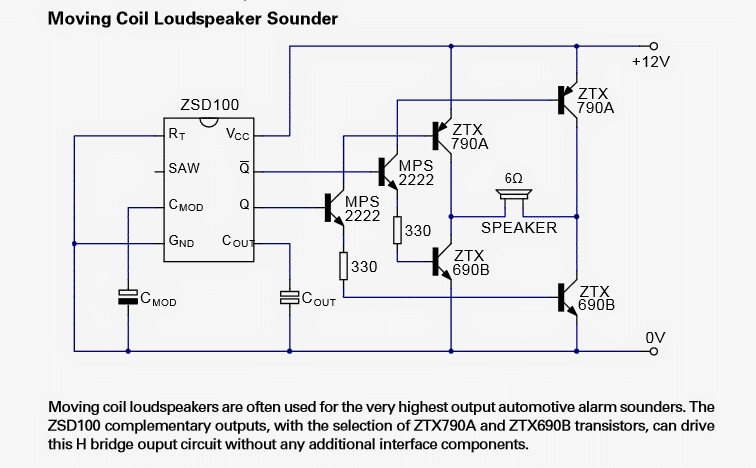

Circuitos de alarme usando ZSD100

IMG 6246570909841
IMG 6246570A084E8
