Amplificador estéreo de 60 watts com conceito Gainclone

O circuito amplificador estéreo de ganho de 60 watts explicado é capaz de produzir excelente qualidade de som, usando um único IC LM3875.

O IC é fabricado pela Texas Instruments e pode-se esperar que produza uma boa saída de potência de 60 watts em um alto-falante de 8 ohm.

Características gerais do LM3875

  • As características gerais do IC LM3875 podem ser entendidas a partir dos seguintes pontos:
  • Distorção harmônica total (THD) inferior a 0,03% na faixa de frequência de 20Hz a 20kHz e na faixa de alimentação de +/- 40V.
  • Proteção interna contra picos de tensão, curtos-circuitos e condições de sobrecarga de saída.
  • Saída de baixo ruído especificamente dentro de 95dB

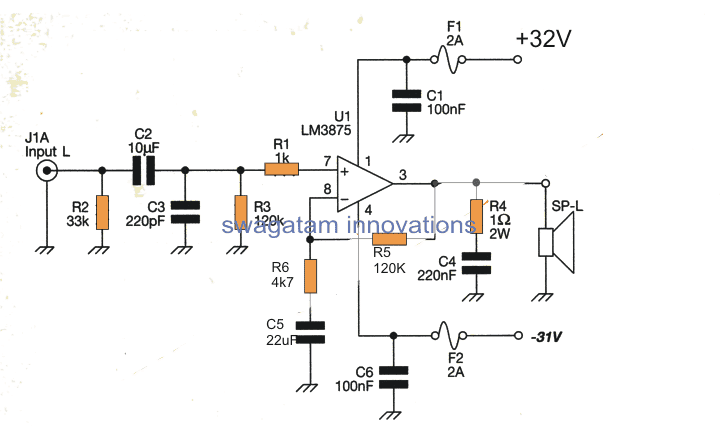

Diagramas de circuitos

Amplificador estéreo de 60 watts com o conceito GaincloneA partir da figura, podemos ver que o sinal de entrada está conectado à resistência R2, que define a impedância de entrada do amplificador para 33K, juntamente com o capacitor de acoplamento C2.

O estágio de entrada consiste em um estágio de circuito de filtro ultrassônico constituído por C3, R3 e R1 que suprime qualquer entrada de ruído através da baixa atenuação de RF.

Depois disso, o sinal pode ir para o pino 7 do IC, permitindo um ganho de 25 vezes para o sinal. Esse ganho é mantido através da realimentação da pinagem de entrada através de R5 e R6 e é calculado usando a fórmula (1 + R5 / R6)

Um corte de frequência de -3dB abaixo de 10Hz é alcançado através do C5, que pode ser visto conectado ao R5.

A entrada de música amplificada é fornecida pelo pino nº 3, que é finalmente alimentado no alto-falante para geração de som amplificado; no entanto, antes que isso aconteça, o sinal deve passar por uma rede de R4 e C4 que impede que o amplificador fique instável o tempo todo. carrega e, portanto, garante uma saída estável e contínua em volume total

Fonte de energia

A fonte de alimentação emprega um transformador 24-0-24V 5 Amp que é retificado pelo módulo retificador de ponte indicado e filtrado usando C13 e C14.
