Amplificador OCL explicado

No campo dos amplificadores de áudio OCL significa Saída sem capacitor Projeto do amplificador.

Como funciona

Neste tipo OCL de topologia ou configuração de amplificador, o estágio de saída de potência é acoplado diretamente ao seu estágio de acionamento anterior sem capacitores de acoplamento.

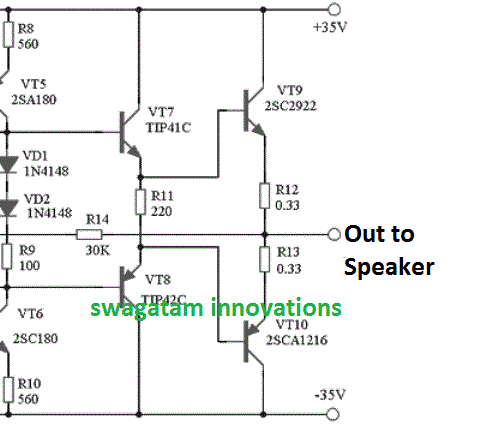

A figura a seguir mostra um estágio de saída típico de amplificador OCL, como pode ser visto, as bases de BJTs de potência VT9/VT10 estão diretamente ligadas ao estágio VT7, VT8 BJT, e o mesmo pode ser visto com o estágio anterior, onde não há capacitores envolvidos para os acoplamentos indicados.

Exemplo de circuito

AMPLIFICADOR OCL

Embora possa haver muitas versões de amplificadores OCL, principalmente as configurações de saída do tipo push-pull são popularmente empregadas em projetos OCL. como mostrado acima.

Vantagens

A configuração OCL pode se tornar popular devido a algumas vantagens distintas que possui, em comparação com outras formas de topologias de amplificadores. As principais características podem ser aprendidas a partir dos seguintes pontos:

  • A eliminação do acoplamento do capacitor permite que a unidade se torne muito elegante e compacta, e também ajuda a tornar o projeto muito econômico.
  • O design OCL garante maior imunidade às chamadas “oscilações de lanchas” em amplificadores.
  • O design também permite que a unidade forneça saídas de alta potência mesmo em frequências de áudio de entrada mais baixas ou fontes DC.

Desvantagens

Embora os amplificadores OCL venham com algumas grandes vantagens, podem apresentar algumas desvantagens marcantes, conforme indicado abaixo:

  • Os dispositivos de energia mostram uma tendência de dissipar quantidades significativas de energia.
  • Em amplificadores onde os pontos de polarização são mal controlados, um amplificador OCL pode passar o conteúdo DC para os alto-falantes, causando aquecimento do alto-falante.
