Os circuitos explicados abaixo são circuitos de mixer de áudio simples universais, que podem ser personalizados e atualizados para mixers de 5 ou até 10 canais, conforme desejado pelo usuário.

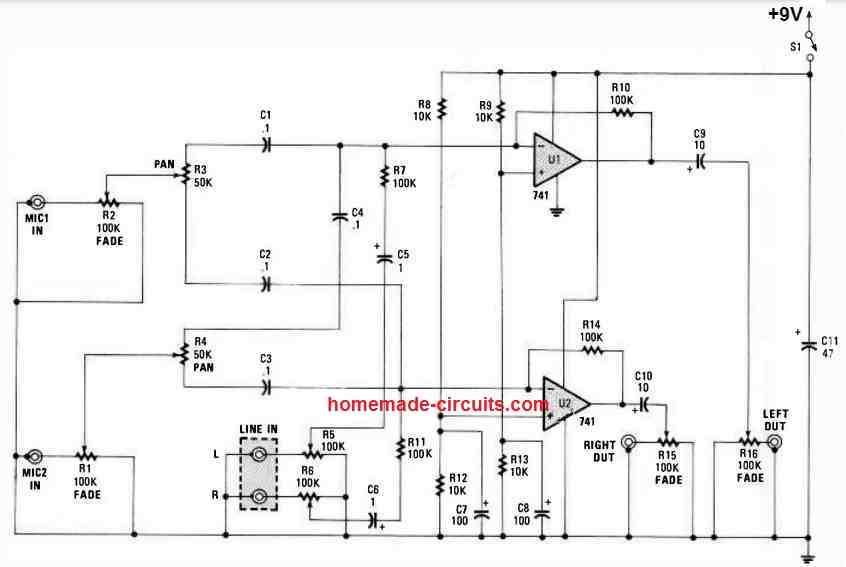

Mixer de áudio estéreo
A operação do circuito de mixagem de áudio estéreo mostrado abaixo é simples: Se um microfone estiver “sendo usado”, sua saída será aplicada à porta de entrada MIC do circuito. O sinal é posteriormente aplicado a R1 ou R2 (que são utilizados como faders). O sinal é então dividido em várias rotas diferentes através dos resistores R3 e R4, com os quais é possível alterar a localização das entradas MIC dentro da faixa estéreo. As entradas de linha estéreo são simplesmente construídas para isso. Conectando as entradas MIC com a saída de qualquer fonte diferente, como um telefone celular ou PC USB ou CD player, etc., todos os sinais são fornecidos à entrada inversora de um amplificador operacional. A saída se estende aos potenciômetros master-fade, que controlam a potência de saída.
Este circuito de mixer estéreo é adicionalmente simples de personalizar. Por exemplo, substituímos amplificadores de baixo ruído para os 741s e empregamos resistores de filme de metal de 1%. Além disso, fizemos uso de potenciômetros deslizantes para os faders e controles de nível de linha. Também modificamos a quantidade de entradas. Em vez de apenas algumas entradas MIC e uma entrada de linha única, esperávamos obter um total de 8 entradas MIC e 4 entradas LINE.

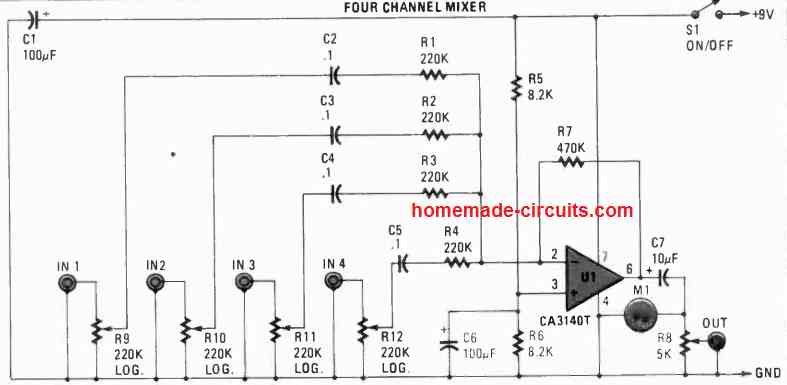

Mixer de áudio de 4 canais usando um amplificador operacional único
A próxima imagem mostra um mixer de 4 canais, no qual 4 sinais de áudio diferentes podem ser alimentados para as entradas relevantes indicadas nas portas IN1—-IN4, o opamp irá mixá-los todos para produzir uma saída mista comum na porta indicada como OUT.

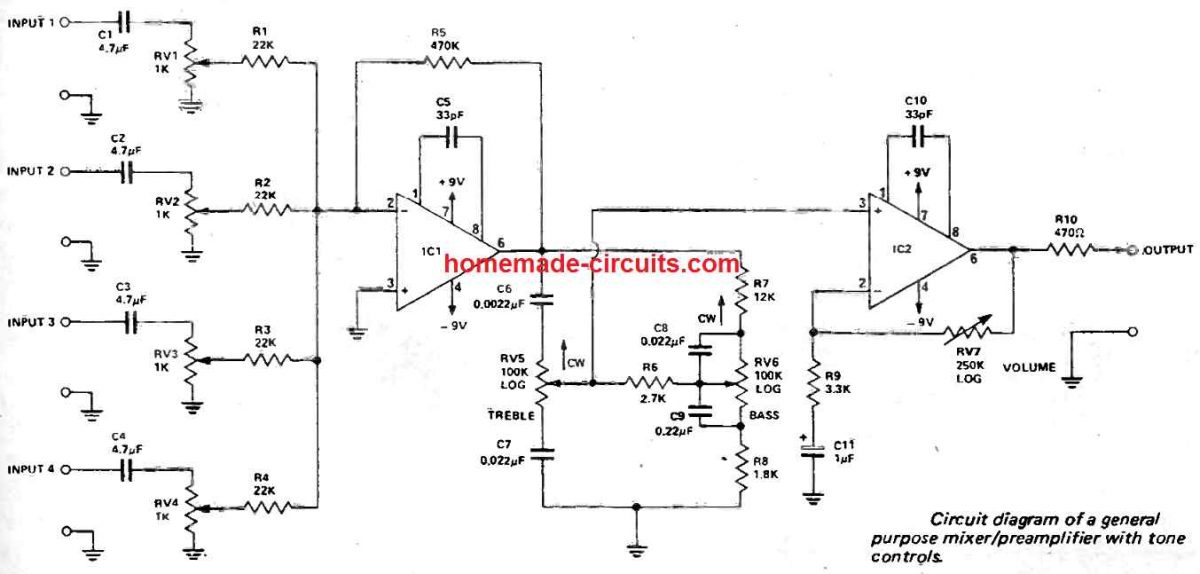

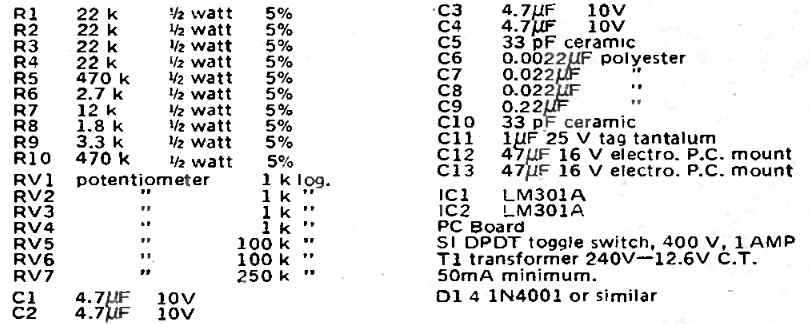

Mixer de 4 canais com controle de tom
O sinal fornecido por meio de um sensor envolvendo frequências de áudio, por exemplo, um microfone, um sensor de cordas de guitarra, etc., todos requerem um reforço de sinal antes que a saída possa ser usada para acionar um amplificador principal.
O pré-amplificador de 4 canais mostrado acima pode trabalhar com sinais tão baixos quanto níveis de 2 mV, vem com uma impedância de entrada de 1 k, oferece um ganho de cerca de 1600 e fornece uma oscilação de saída de até 3,2 V para entrada de 2 mV.
Ele exibe uma distorção relativamente pequena e é construído para aceitar quatro entradas externas, todas com seu próprio controle de nível.
Um sistema de controle de tom exclusivo é integrado que permite que as frequências de sinal de graves e agudos sejam ajustadas em uma faixa de ±10 dB (a 100 Hz e 10 kHz, respectivamente).
Embora amplamente projetado para mixar sinais de áudio para fins de lazer, o circuito também pode ser aplicado como uma unidade de ganho ajustável de entrada única em praticamente qualquer aplicação em que a modificação de ganho e frequência seja essencial.
Projetos de PCB
Mixer de áudio de transistor único

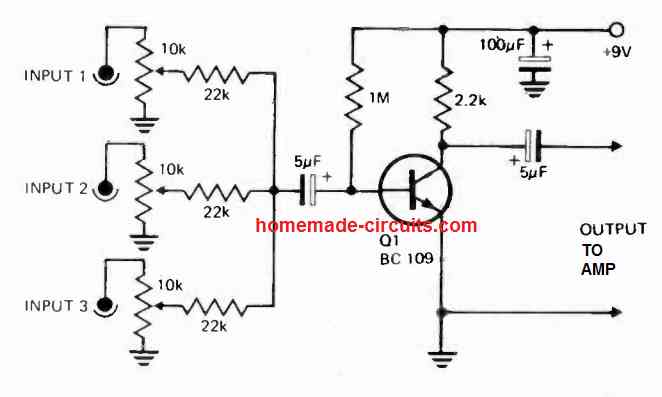

Um mixer de sinal de áudio pode ser tão simples quanto o indicado no diagrama abaixo. Este circuito usa apenas um transistor e pode ser usado para misturar 3 sinais de entrada ou até mais que esse número.
Embora apenas 3 entradas sejam mostradas, isso não o restringe de aumentar as entradas, o que pode aumentar para quaisquer entradas desejadas mais altas.
Cada uma das entradas do mixer pode ser vista com seus potenciômetros de controle de nível individual para ajustar a quantidade de sinal que pode entrar pelas entradas, de forma independente.
Este circuito misturador de transistor único é projetado para amplificar qualquer sinal de entrada com 50 mV, para um sinal de saída de cerca de 500 mV, o que é mais que suficiente para a maioria dos amplificadores de potência configurados na saída.
Mixer de DJ de 5 palcos
Cinco estágios são empregados dentro do layout; Palco de mixagem de DJ; Estágio de amplificador de fone de ouvido mono; Estágio de pré-amplificador de microfone balanceado; Estágio de circuito estéreo VU e estágio de pré-amplificador de uso geral.

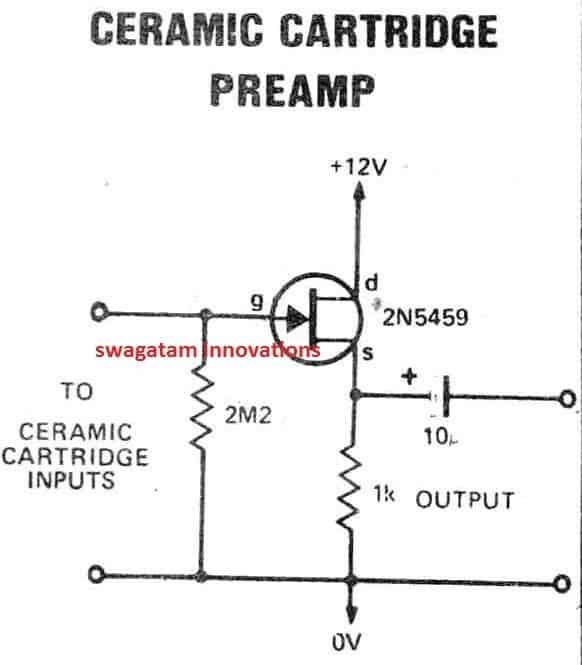

Um pré-amplificador de cartucho cerâmico básico é exibido que parece tão simples que pode ser construído nos próprios soquetes de entrada!
Ao usar os estágios descritos acima, praticamente todas as opções de áudio podem ser mixadas ou combinadas pelo usuário para obter uma transmissão estéreo especificamente adequada para acionar amplificadores de potência imediatamente.
Os sinais misturados também podem obviamente ser aplicados para alimentar fones de ouvido, etc. As entradas de CD players, microfones, Ipods, telefones celulares, etc. devem ser apropriadamente combinadas com as entradas da mesa do mixer. Para fazer isso, os pré-amplificadores adequados precisam ser determinados e construídos.
Mesmo assim, a faixa de mixagem de áudio pode ser praticamente infinita. Antes de começar a construir, considere quais pré-amplificadores você pode precisar, considere com que tipo de soquetes você gostaria de trabalhar e o número de canais que você gostaria (embora demonstrado como 4 canais, o mixer pode ser estendido com a adição de mais potenciômetros de controle e resistores do misturador).

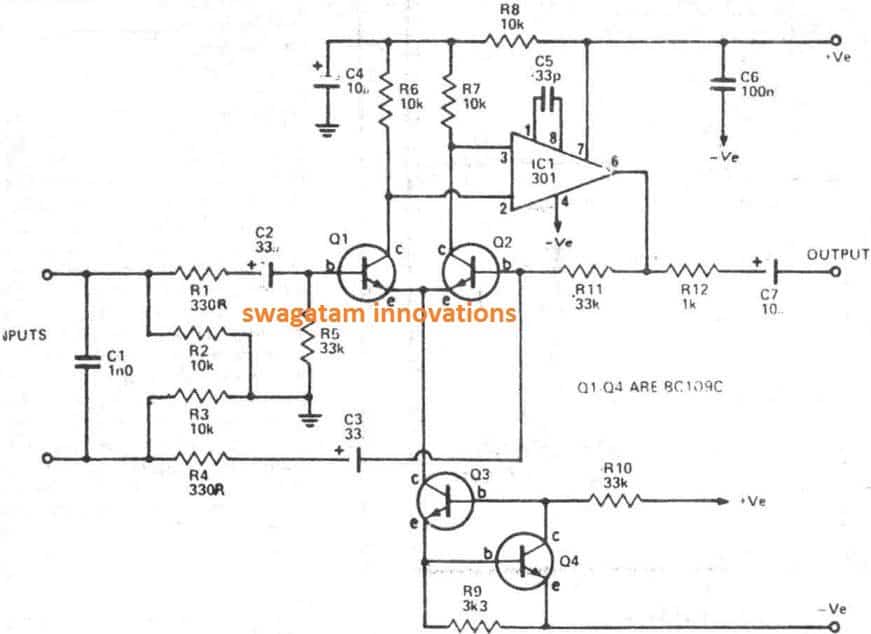

PRÉ-AMPLIFICADOR DE MICROFONE BALANCEADO
A melhor coisa sobre este circuito de microfone balanceado é que ele se livra de um transformador de linha caro.
Embora destinado a entrada de 600 ohms e ganho de 40dB, várias outras impedâncias e ganhos podem ser tratados usando R1 = R4 impedância de entrada dividida por dois R5 = R11 ganho de tensão multiplicado pelo valor de R3. A primeira equação funciona para impedâncias de aproximadamente 5k.
Sobre esta figura R2 + R3 precisam ser incorporados no cálculo. Mesmo que todos nós possuamos apenas uma entrada, a saída deste circuito torna possível griddle a saída através do estéreo utilizando um par de resistores de 10k ou um potenciômetro linear de 20k usando o limpador conectado à saída permite que você gire a saída pela esquerda para a direita.
Caso um MIC balanceado seja aplicado, os valores de R2 serão os seguintes: microfone R2 = 4k7 (limitando R2 47k) se empregado com pré-amplificador balanceado como entrada para restringir R2 = 15k

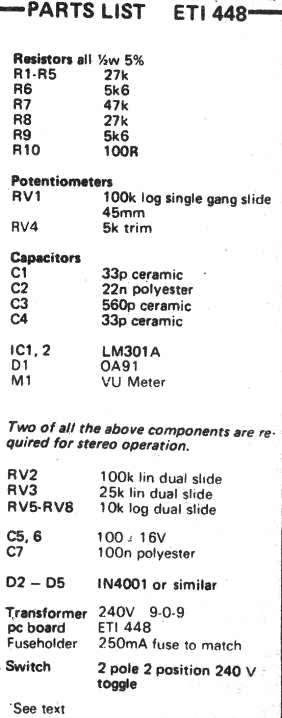

MISTURADOR E FONTE DE ALIMENTAÇÃO
Devido ao excelente recurso de rejeição excessiva de ondulação pelos circuitos integrados incorporados em diferentes segmentos, as especificações da fonte de alimentação tendem a ser bastante diretas. Um retificador de ponte simples, grandes capacitores de suavização com um capacitor de desvio de RF e você possui uma boa referência de energia.
Cortesia: ETI Circuits
As entradas através de telefones celulares, cartões SD, microfones USB etc devem ser amplificadas ou possivelmente equalizadas com um pré-amplificador antes de qualquer tipo de controle posicionado para processá-las.
A saída de cada um desses pré-amplificadores é variável usando um controle de volume ou fader, antes de ser adicionado ao lC1. O ganho total do estágio do misturador pode ser modificado através do RV1.
Se vários pré-amplificadores possuírem tensões de saída amplamente variáveis, o valor de Rl-R4 pode ser melhorado para combiná-los.
A saída de lCl é conectada posteriormente ao estágio de controle de tom. lC2 normalmente apresenta um ganho de unidade quando os potes são movidos no centro do mostrador.
No entanto, este ganho é realmente variável, em relação à frequência, quando os controles de tom não estão ao redor do centro, a saída do estágio de controle de tom alterna especificamente os amplificadores de potência principais.
Esta saída é adicionalmente retificada por Dl para executar o circuito do medidor. O mixer fornece saídas estéreo que são realizadas replicando o circuito para o segundo canal.
A isenção pode ser os controles de tom que são potenciômetros dual gang.
Lembre-se de que os controles de volume são unidades separadas.
A fonte de alimentação é na verdade uma fonte retificada de onda completa usando uma derivação central que oferece cerca de 1 VCC
Como funciona
Os resistores que ligam as saídas dos canais esquerdo e direito são posicionados para obter um sinal mono composto, sem deteriorar severamente a separação estéreo do mixer principal.
O sinal é realmente selecionado por SW2-SW5 e elevado a um buffer com ganho ajustável (IC3). A saída agora pode ser fornecida a um amplificador de potência LM380 que executa os fones de ouvido do monitor. Assim como o mixer, os resistores de entrada podem ser aumentados, para minimizar os sinais altos para os outros canais.
O mixer é na verdade um amplificador somador padrão usando feedback ajustável (ou seja, ganho), acompanhado por um sistema de controle de tom Baxandall.
Caso as faixas de entrada não sejam de valor idêntico, os resistores de entrada de 27k podem ser modificados para diminuir o sinal mais alto aumentando o valor do resistor. Evite baixar abaixo de 27k porque isso pode diminuir o nível geral de sensibilidade do mixer.

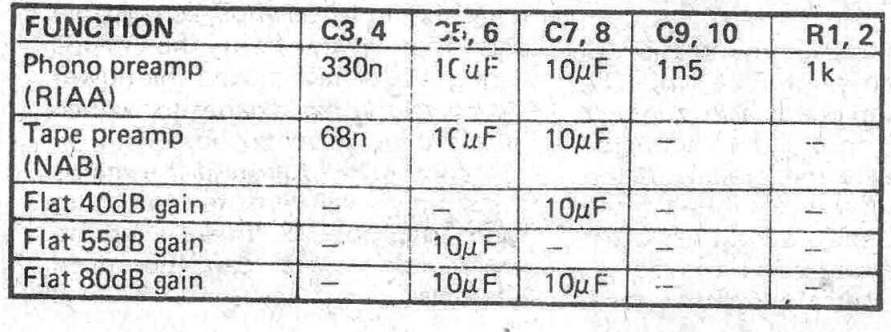

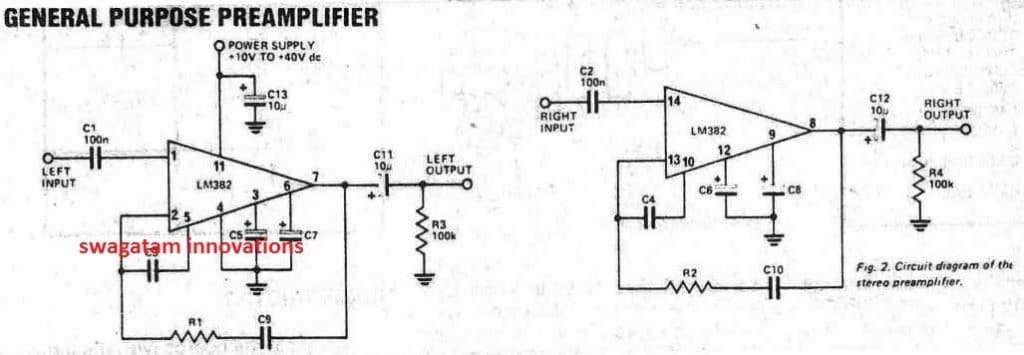

PRÉ-AMPLIFICADOR UNIVERSAL
Como funciona
Muito pouco pode ser dito sobre como exatamente o LM382 opera, já que muitos dos circuitos são compostos dentro do IC. A maioria dos elementos determinantes de frequência estão no chip, apenas os capacitores tendem a ser conectados fora do corpo.
O LM382 tem o recurso prático de obstruir a ondulação no caminho de alimentação em torno de 10 dB. Assim, reduzindo significativamente a dependência de alta qualidade da fonte de alimentação.

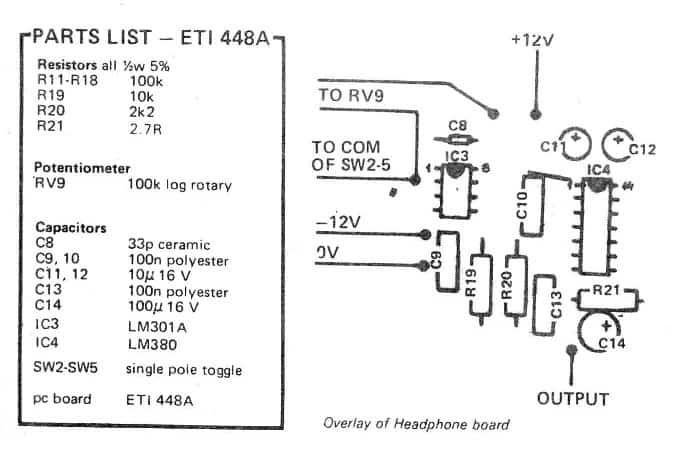

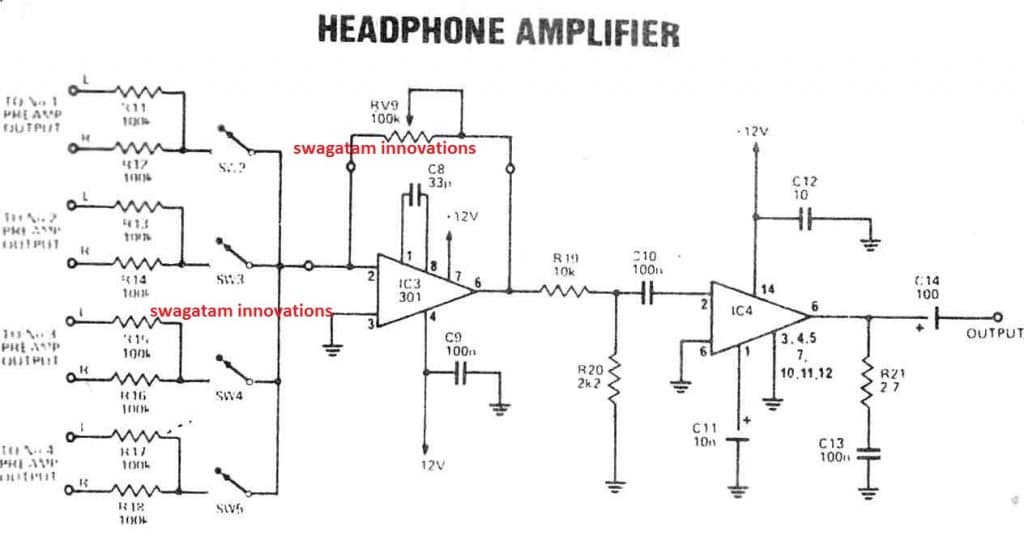

AMPLIFICADOR DE FONE DE OUVIDO
A saída através de cada pré-amplificador pode ser aplicada neste circuito amplificador de fone de ouvido.
Para poder sinalizar sinais antes de misturá-los na saída, é altamente recomendável que, se forem usados fones de ouvido, inclua um resistor de 100 ohm e 1 watt que pode ser instalado em série com a saída.
Isso é principalmente para proteger seus ouvidos e diminuir a dissipação de energia do LM 380 ou então um pequeno dissipador de calor pode ser necessário. O controle de volume pode ser anexado ao tronco do mixer, pois não é necessariamente ajustado com frequência.

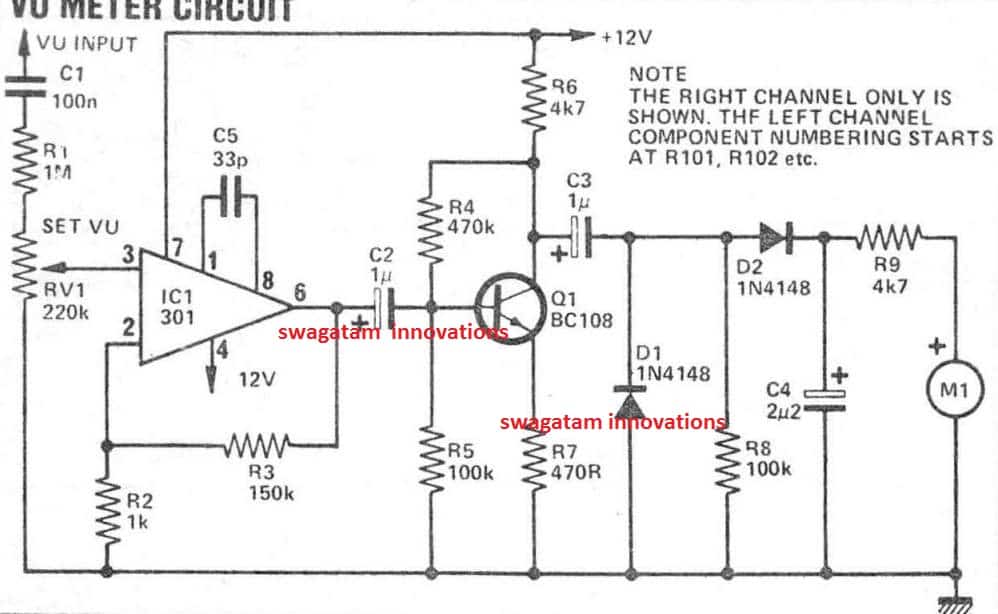

CIRCUITO VU
O circuito do medidor VU utilizado na placa do mixer é bastante fundamental, mas adequado para vários propósitos semelhantes de indicadores de nível de áudio, a distorção apresentada no sinal de saída pode ser de até 2% THD, portanto, recomendamos a placa VU.
Possivelmente você pode deixar de fora RV4 e D1 da placa do mixer e conectar o ponto X à entrada do painel VU. A configuração da calibração é realizada através do preset na placa VU, dá uma entrada de sinal através do mixer até que eventualmente a saída esteja apenas distorcendo o amplificador, e ajuste o preset para significar +3VU.
CONSTRUÇÃO

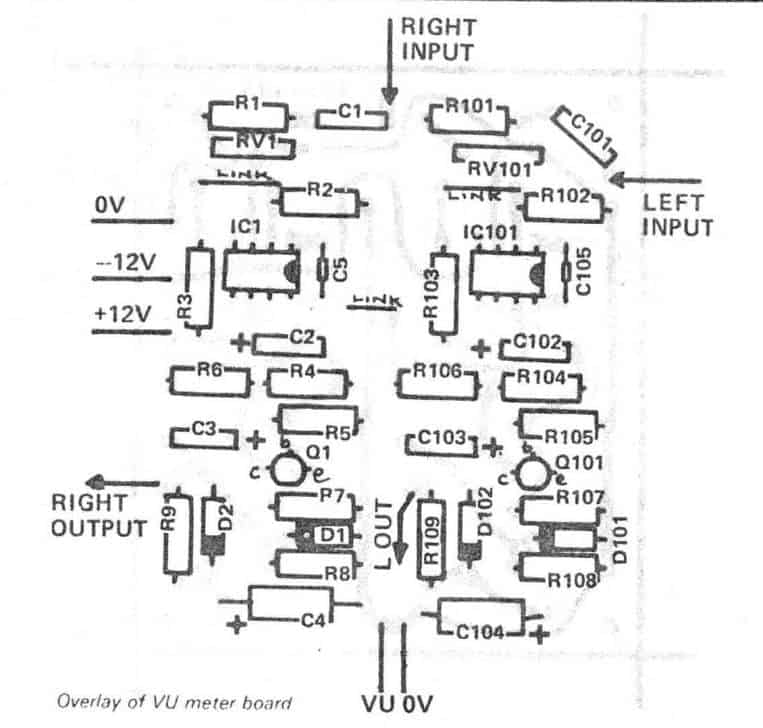

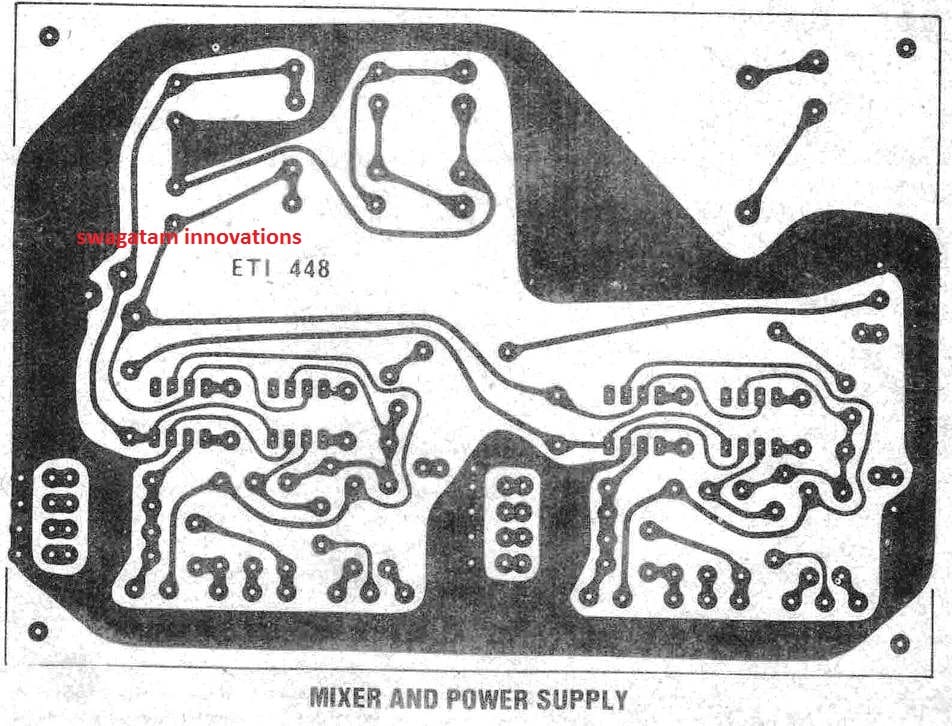

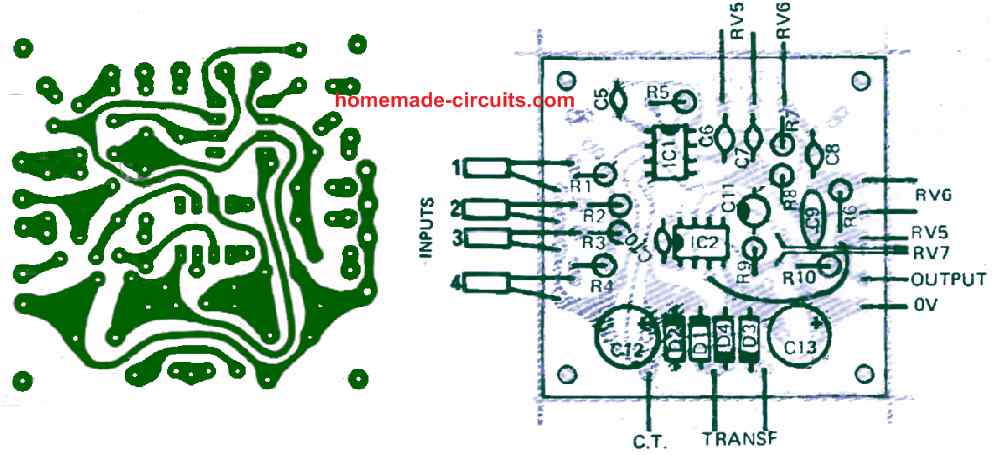

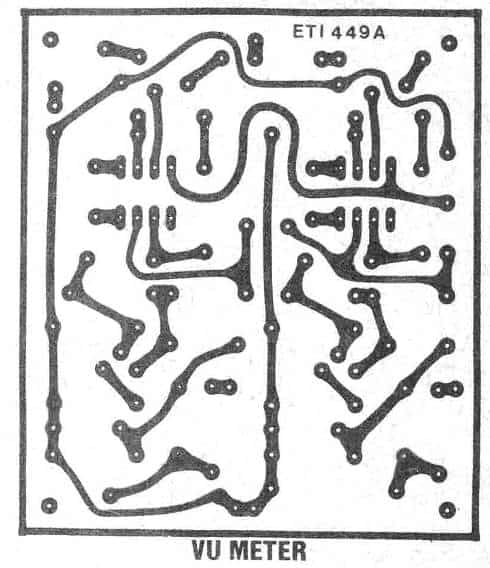

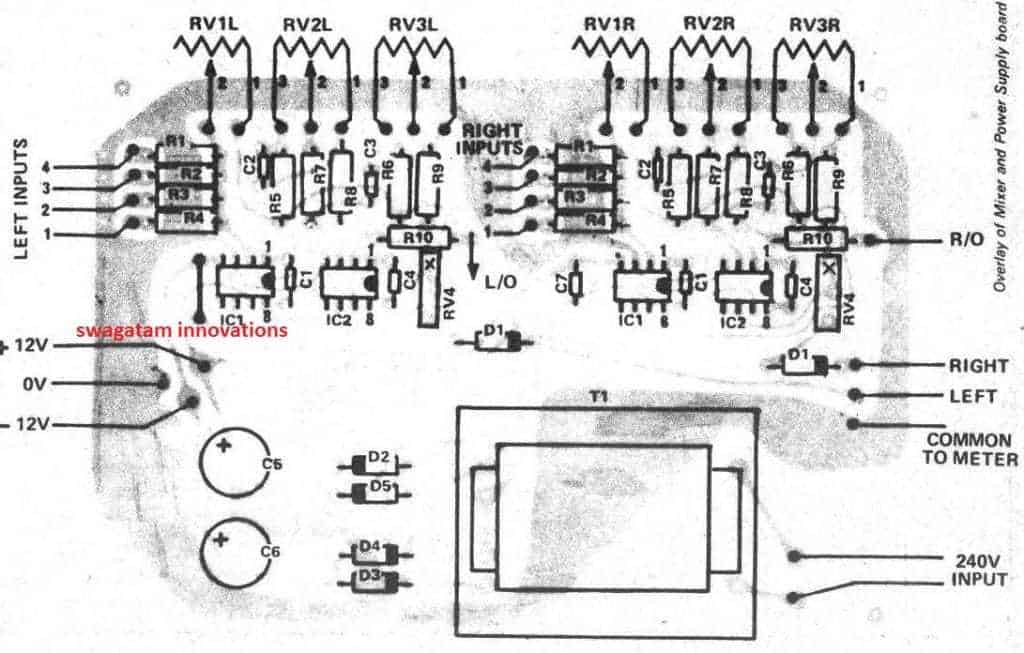

Construa as placas usando os esboços de sobreposição, para economizar seu tempo, colocamos todos os layouts de PCB coletivamente aqui.
A imagem mostra o layout geral que usamos, mas isso é universalmente adaptável, o nosso foi construído em uma caixa de madeira com a parte frontal e o fundo de metal, mas um recipiente metálico pode ser muito mais adequado em um ambiente eletricamente estridente.
As conexões de cabos entre placas podem ser descobertas a partir dos circuitos e sobreposições específicos.
Todos os contatos precisam ser tão pequenos quanto possível e mantidos longe da fiação da rede elétrica.
Na verdade, realocamos o botão liga / desliga diretamente na parte traseira do painel para minimizar a captação de zumbido e aterramos na caixa de metal, tendo uma blindagem de alumínio leve ao redor do transformador de rede para garantir uma captação mínima de zumbido).
Se isso for realizado, a conexão de cabo não blindado pode ser usada sem problemas.
Como funciona
Este circuito VU vem com uma impedância de entrada de aproximadamente 1M e, consequentemente, nunca carregará a saída do mixer em praticamente qualquer nível visível.
O IC possui um ganho de 43dB, o sinal agora pode ser amplificado através de Ql para atingir nível suficiente e empurrar a agulha do medidor VU.
Sem circunstâncias de sinal, a tensão na penetração de D1, D2 cai para 0V devido a R8.
Cada vez que um sinal negativo de processo aparece no coletor de Q1, C3 tende a descarregar dentro dos picos negativos. A diferença entre os máximos negativos e positivos é deslocada via D2 para C4 e, portanto, é indicada na leitura do medidor VU.
Transistor único
