Circuito de intercomunicação de segurança de porta ativada por batida

O post explica um simples circuito de alarme de segurança de porta ativado por batida que pode ser instalado por qualquer pessoa para identificar um convidado ou um intruso na porta. A ideia foi solicitada pelo Sr. Akhilesh.

Objetivos e Requisitos do Circuito

Meu irmão está tentando preparar um projeto para sua faculdade é “Speaker intercom phone”. Quando os visitantes batem na porta (ou tocam a campainha), posso falar com ele sem abrir a porta. Encontrei muitos circuitos on-line e nenhum deles resolveu meu propósito. O ponto-chave do projeto é:

1:- Não há necessidade de campainha.

2:- Não há nenhum interruptor para o convidado falar (o interruptor é apenas para mim).

3:- Apenas microfone e alto-falante do lado do visitante, reduzindo o custo e a chance de roubo do circuito. neste carros perder é

muito menos e fácil de reparar.

Se algum circuito (DIY) estiver disponível ou projetar para mim.

Por favor, confirme seu preço e detalhe como comprá-lo.

IMG 6243EC87022CA

O design

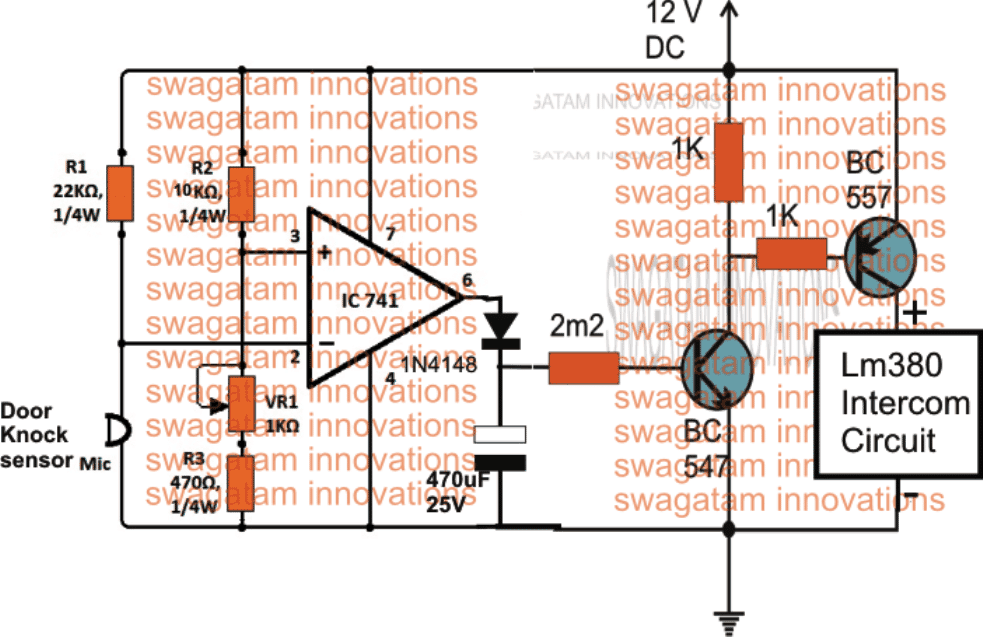

Um simples circuito de intercomunicação de segurança de porta ativada por batida é mostrado na figura acima.

Um amplificador operacional usando IC 741 é usado como amplificador, enquanto um MIC de eletreto é usado como sensor de batida de porta.

O MIC deve ser colado com a superfície interna da porta para que sempre que a porta for batida do outro lado, o microfone seja capaz de detectar as vibrações correspondentes.

Cada vibração de detonação detectada pelo MIC é convertida em pulsos elétricos negativos, que momentaneamente aterram o pino inversor # 2 do opamp que pode ser visto conectado ao MIC e o resistor de polarização associado R1.

Este valor do resistor pode ser alterado para alterar a sensibilidade da recepção do MIC.

A ação acima é amplificada pelo opamp para produzir pulsos equivalentes tão altos quanto a tensão de alimentação aplicada em seu pino 6.

O próximo estágio que pode ser visto integrado com o pino de saída 6 do opamp é o simples circuito temporizador de retardo do transistor, que responde aos pulsos de alta saída do opamp e gera uma saída OFF de atraso sustentado no coletor do transistor PNP BC557.

Ou seja, sempre que alguém bate na porta, o MIC detecta e ativa o opamp para criar pulsos altos curtos correspondentes em seu pino de saída 6, que é mantido e sustentado por alguns minutos pelo circuito de atraso.

A duração do atraso pode ser variada aumentando ou diminuindo os componentes de 470uF/2M2 individualmente ou em conjunto.

Sistema de intercomunicação de 2 vias

A saída OFF de atraso sustentado do transistor PNP é usada para alimentar um intercomunicador simples de alto-falante duplo usando o IC LM380.

Este circuito simples de sistema de intercomunicação de 2 vias foi explicado de forma abrangente em um dos meus posts anteriores.

Assim que este simples interfone é acionado, o usuário pode falar com o hóspede (ou intruso) de dentro da casa e identificar a pessoa antes de abrir a porta.

O referido circuito de intercomunicação no link tem a característica de utilizar nos alto-falantes de ambos os lados um MIC bem como um alto-falante para reprodução de fala. Isso é alternado no modo de conversação ou modo de escuta através de um interruptor DPDT.

Este interruptor pode ser controlado pelo usuário enquanto negocia com a pessoa do lado de fora da porta e alternar sua posição de acordo enquanto fala ou ouve a conversa.

Para mais informações sobre este simples circuito de intercomunicação de segurança de porta ativada por batida, sinta-se à vontade para expressar seus pensamentos através de seus comentários.
