Neste artigo vamos dar uma olhada nos sensores da série DHTxx, que são usados para medir temperatura e umidade, ambas as funcionalidades estão integradas em um módulo.
Vamos ver a especificação deles, para que você possa escolher o melhor sensor para o seu projeto e, finalmente, vamos fazer a interface com o arduino e ler os valores no monitor serial do software IDE do arduino.
DHTxx consiste em apenas duas séries DHT11 e DHT22. A principal diferença entre eles é sua especificação e custo. O DHT11 é um sensor de baixo custo e o DHT22 é um sensor de ponta. O DHT22 é mais caro que o DHT11, mas o low-end é decente o suficiente para um projeto de hobby, a menos que você faça alguma medição séria com seu projeto.
DHTxx é um dispositivo de 4 pinos, um deles é NC ou sem conexão, então vamos usar apenas 3 pinos. Dois deles são pinos de alimentação e o restante é pino de saída. O sensor pode parecer simples, mas requer uma biblioteca para manuseá-lo.

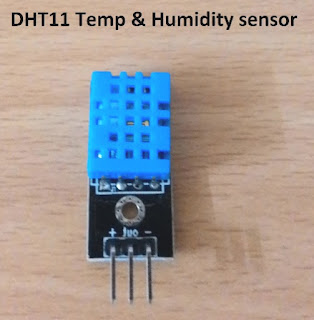

O sensor consiste em um termistor, um dispositivo sensor de umidade e um microcontrolador embutido em um módulo. Suas especificações são as seguintes:
DHT11:
• A faixa de tensão de operação é de 3 a 5V.
• Seu consumo máximo de corrente é de 2,5mA.
• Pode medir a umidade variando de 20% a 80% -/+ 5% de precisão.
• Pode medir a temperatura variando de 0 a 50 graus Celsius +/- 2% de precisão.
• Atualiza seu valor a cada segundo.
• Seu tamanho é 15,5 mm x 12 mm x 5,5 mm
DHT22:
• A tensão de operação é de 3 a 5V
• Seu consumo máximo de corrente é de 2,5mA.
• Pode medir a umidade variando de 0% a 100% 2-5% de precisão.
• Pode medir a temperatura variando de -40 a +125 graus Celsius +/- 0,5% de precisão.
• Atualiza seu valor duas vezes a cada segundo.
• Seu tamanho é 15,1 mm x 25 mm x 7,7 mm
A partir das especificações brutas acima, você pode escolher qual é a ideal para o seu projeto.
O pino de dados sempre deve ser conectado com um resistor pull-up de 4,7K a 10K. O sensor ilustrado acima veio com PCB com pino NC eliminado e com resistor pull-up. Mas alguns sensores vêm sem esse recurso, sem o resistor de pull-up as leituras enviadas para o arduino serão valores de erro fatal.
Agora vamos fazer a interface do sensor DHT com o arduino. Antes de prosseguir com o projeto baixe o arquivo da biblioteca no seguinte link:
https://arduino-info.wikispaces.com/file/detail/DHT-lib.zip
Você só precisa desses quatro componentes: sensor DHTxx, arduino Uno, cabo USB e um PC.
Basta inserir o sensor nos pinos analógicos do arduino conforme ilustrado no protótipo e despejar o código no arduino, abrir o monitor serial e você poderá ver as leituras.
Protótipo do autor:
//----------------------Program developed by R.Girish-------------//
#include
dht DHT;
#define DHTxxPIN A1
int p = A0;
int n = A2;
int ack;
int f;
void setup(){
Serial.begin(9600);
pinMode(p,OUTPUT);
pinMode(n,OUTPUT);
}
void loop()
{
digitalWrite(p,1);
digitalWrite(n,0);
ack=0;
int chk = DHT.read11(DHTxxPIN);
switch (chk)
{
case DHTLIB_ERROR_CONNECT:
ack=1;
break;
}
if(ack==0)
{
f=DHT.temperature*1.8+32;
Serial.print("Temperature(°C) = ");
Serial.println(DHT.temperature);
Serial.print("Temperature(°F) = ");
Serial.print(f);
Serial.print("\n");
Serial.print("Humidity(%) = ");
Serial.println(DHT.humidity);
Serial.print("\n");
delay(500);
}
if(ack==1)
{
Serial.print("NO DATA");
Serial.print("\n\n");
delay(500);
}
}
//----------------------Program developed by R.Girish-------------// Saída do monitor serial:
