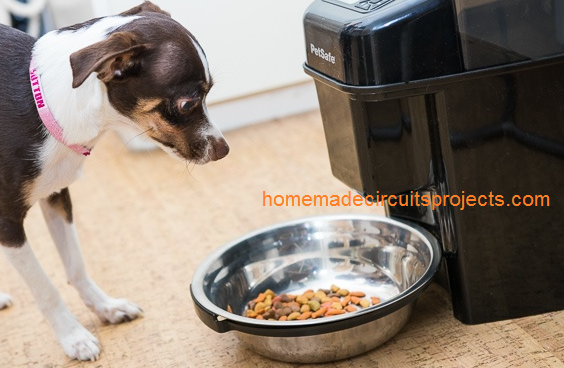

Um alimentador de cães controlado por celular é um sistema de alimentação para animais de estimação e animais que permite um reabastecimento de alimentos controlado remotamente no recipiente do comedouro pelo proprietário, sem comparecer fisicamente ao local.
Um módulo GSM e um circuito alimentador de cães baseado em Arduino são discutidos neste post. O sistema pode ser utilizado para operar um mecanismo de alimentação de cães através do celular do proprietário sempre que necessário.
A ideia foi solicitada pelo Sr. Allan Guillermo através de um de seus comentários
Introdução
Embora todas as espécies de animais domésticos sejam adoráveis, os cães tendem a ter uma preferência muito maior como animais de estimação, talvez devido ao seu alto nível de inteligência e lealdade para com o dono.
No entanto, com os horários cada vez mais agitados de hoje, muitos donos de animais enfrentam enormes problemas para gerenciar seus animais de estimação durante o horário de trabalho.
Alimentar um animal de estimação a tempo torna-se uma questão importante para todos os donos de animais ocupados. Os donos de animais de estimação geralmente procuram uma possível solução que possa garantir que seus animais de estimação nunca sejam forçados a ficar com fome ou passar por padrões alimentares prematuros.
Para resolver este problema, a ideia discutida aqui pode fornecer a solução muito necessária para todos que enfrentam a preocupação discutida acima.
Objetivo
O objetivo do circuito é permitir que o usuário saiba quando o alimento no recipiente está vazio e reabastecê-lo com uma rápida ligação do celular.
Com esta facilidade, os donos de animais nunca terão que se preocupar com o fornecimento oportuno de alimentos para seus animais de estimação, mesmo quando estiverem fora de casa.
Usando um sistema Arduino baseado em GSM
Neste conceito, um módulo GSM é usado como receptor que aceita um comando do celular do proprietário para implementar uma operação prática, e também envia um texto SMS sempre que o problema relevante for detectado.
Vamos precisar das seguintes unidades para construir o sistema:
1) Módulo GSM
2) placa Arduino
3) Algumas peças de reposição eletrônicas
4) Mecanismo Motor

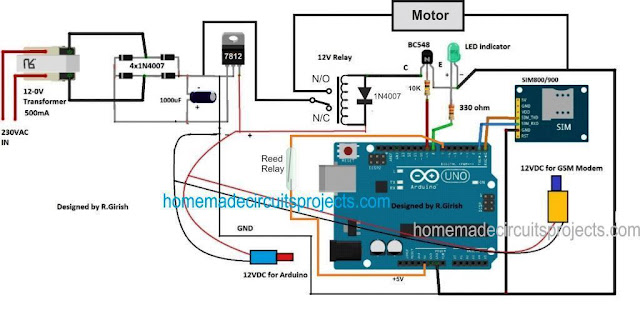

Diagrama de circuito
Fazendo o estágio do receptor GSM
O diagrama acima mostra o circuito do receptor GSM, usando um módulo GSM e uma placa Arduino UNO.
A função deste projeto é receber o comando do celular do proprietário e operar o relé conectado.
O relé finalmente liga um mecanismo motorizado ou um solenóide para executar a operação pretendida do alimentador de cães.
A configuração parece bastante compreensível, exceto a inclusão do relé de palheta.
O relé de junco é introduzido para detectar a presença ou ausência de comida de cachorro no recipiente fornecido.
Como o relé de palheta deve ser organizado
O relé reed é usado para acionar um sinal de +5V (alto) ou 0V (baixo) para o pino 7 do Arduino. Este sinal então avisa o Arduino para enviar uma mensagem de texto para o celular do proprietário, através do módulo GSM.
O proprietário fica assim ciente da situação do alimento no recipiente, se está cheio ou vazio. Diante dessa situação, o proprietário rapidamente envia de volta um comando ao módulo GSM através de seu celular para acionar o sistema de alimentação, para que ele volte a encher o recipiente com alimentos.
Para permitir que o relé de palheta funcione, o recipiente de comida para cães precisará ser modificado de modo que se incline ou pressione para baixo em cerca de um cm quando estiver carregado com comida. E sobe ou se inclina na ausência de carga ou de comida.
Um pequeno ímã introduzido no lado basculante aproxima-se do relé de palheta quando o contêiner é carregado e se afasta quando o contêiner está vazio.
Dependendo das situações acima, o reed relay envia um sinal positivo ou negativo para o pino 7 do Arduino, solicitando que ele envie uma mensagem de texto para o proprietário.
Como o mecanismo motor pode funcionar
O mecanismo do motor pode ser disposto de modo que, quando ativado, abra a porta do alimentador empurrando um mecanismo de mola.
Durante esse tempo, a tigela do alimentador começa a encher e seu peso eventualmente faz com que o relé de palheta envie um sinal positivo para o Arduino.
Quando isso acontece, o proprietário é rapidamente avisado com uma mensagem de texto confirmando o enchimento do recipiente de alimentos.
Neste ponto o usuário tem que enviar outra chamada para o Arduino GSM, para que o solenóide ou o mecanismo motor retorne à sua condição original fechando a porta do alimentador.
O mecanismo do motor explicado acima e o arranjo do relé de palheta podem ser personalizados de muitas maneiras diferentes, conforme a conveniência e adequação do usuário.
Código do programa:
O código do programa é o mesmo descrito no artigo a seguir.
Use o código explicado na seção inferior do artigo a seguir, não o primeiro.
https://www.homemade-circuits.com/2016/11/gsm-pump-motor-controller-using-arduino.html
