Circuito indicador de nível de combustível ultrassônico

Um dispositivo ou circuito eletrônico que detecta e indica os vários níveis de combustível em um tanque de combustível sem contato físico, por meio de ondas ultrassônicas, é chamado de sensor ultrassônico de nível de combustível.

Neste post, aprendemos como construir um circuito simples de indicador de nível de tanque de combustível usando Arduino e sensores ultrassônicos.

Em cada veículo, o tanque de combustível é provavelmente a parte mais importante de todo o sistema, pois a operação do veículo depende criticamente da presença do tanque de combustível.

Isso também significa que controlar o nível de combustível no tanque se torna um fator essencial para o proprietário ou o motorista do veículo.

Embora a maioria dos veículos já esteja equipada com um avançado dispositivo indicador de sensor digital de combustível, construir seu próprio circuito pode ser muito divertido e gratificante.

Atenção: este projeto é apenas para fins experimentais. Isso deve ser feito sob supervisão de um especialista, se for usado combustível real para o fluido do tanque.


Neste artigo, aprenderemos como construir um circuito de medidor de combustível baseado em LED usando sensores ultrassônicos sem fio GSM e Arduino.

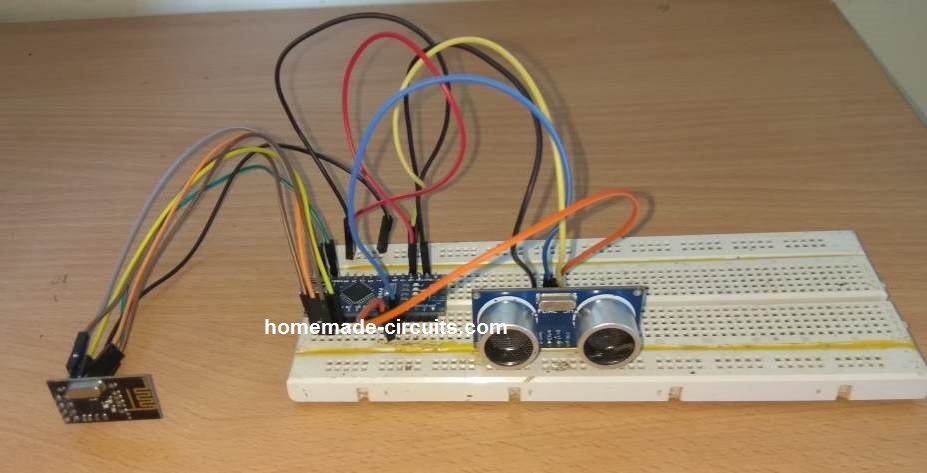

Transmissor de sensor de combustível ultrassônico

Para construir o circuito do transmissor, você precisará dos seguintes módulos:

  1. Arduino NANO – 1º
  2. HC-SR04 Módulo de sensor ultrassônico – 1no
  3. nRF24L01 módulo sem fio Tx / Rx – 1no

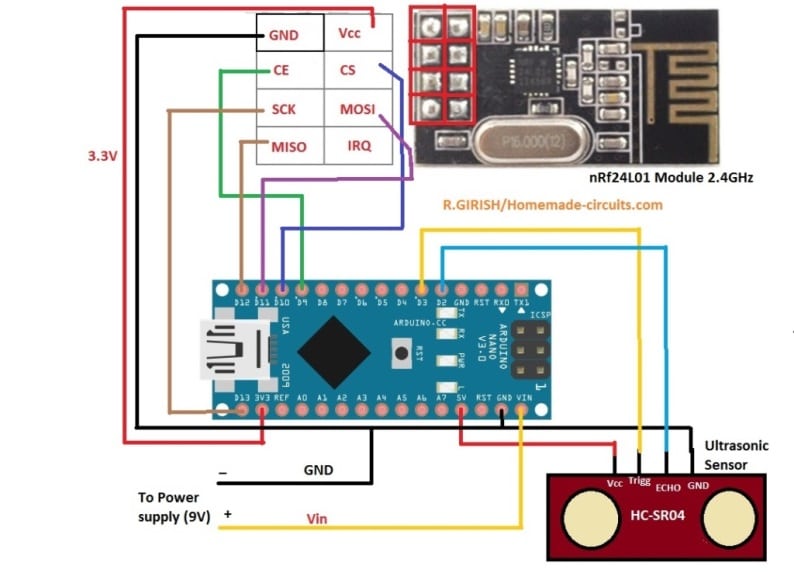

Após programar o Arduino, os módulos devem ser conectados conforme mostrado no diagrama a seguir:

Sensor de combustível, circuito transmissor indicador de nível Arduino

A tabela branca no canto superior esquerdo mostra como os pinos do módulo nRF24L01 devem se conectar à placa Arduino.

Como funciona

Como podemos ver, há um par de sensores ultrassônicos no módulo. Um sensor envia a frequência ou onda ultrassônica para a superfície do combustível. As ondas colidem com a superfície do combustível e são refletidas na direção do módulo. As ondas ultrassônicas refletidas são capturadas pela segunda unidade do sensor e enviadas ao Arduino.

O Arduino compara o tempo ultrassônico refletido com o tempo de referência da “altura total” do tanque e cria uma estimativa da altura instantânea ou do nível de combustível.

As informações são criptografadas e encaminhadas para o módulo sem fio nRF24L01. O módulo nRF24L01 finalmente converte o código em um sinal de RF e o transmite à atmosfera para a unidade receptora capturar o sinal.

Como montar os sensores

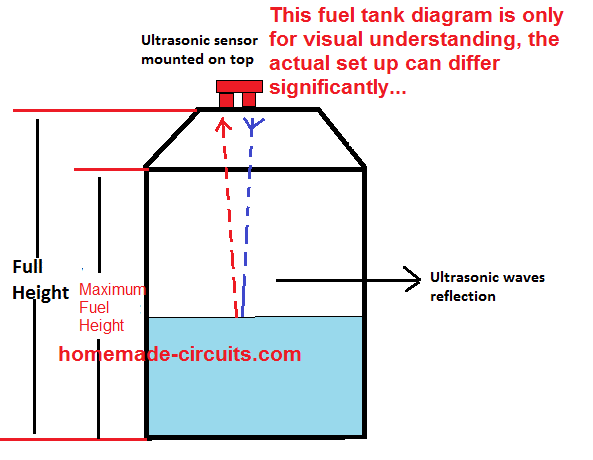

Uma vez montado, o sensor ultrassônico deve ser instalado no tanque de combustível da seguinte maneira:

O sensor ultrassônico deve ser instalado inserindo as cabeças dos sensores através de orifícios de tamanho perfeito e selados com o agente de vedação apropriado.

Podemos ver que o tanque é especificado com duas medições, uma é a altura total e a outra é a altura máxima ou ideal do combustível dentro do tanque.

Você deve levar em consideração essas duas medidas, pois elas deverão ser inseridas no código do programa para o Arduino.

Receptor de sensor de combustível ultrassônico

Para fazer o receptor do sensor de combustível, você precisará dos seguintes materiais:

  1. Arduino NANO – 1º
  2. HC-SR04 Módulo de sensor ultrassônico – 1no
  3. nRF24L01 módulo sem fio Tx / Rx – 1no
  4. LEDs, como mostrado no diagrama a seguir – 4nos
  5. Campainha piezoelétrica – 1no
  6. Resistores de 330 ohm e 1/4 watt – 4nos

Diagrama de circuito

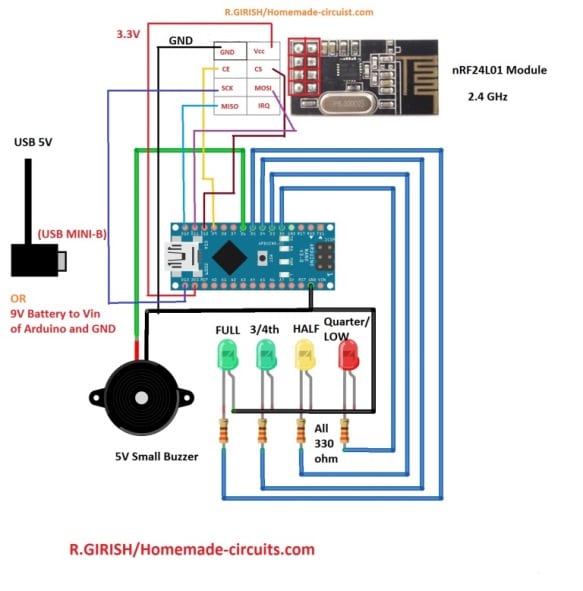

Após a programação, os vários módulos podem ser conectados da seguinte maneira:

circuito receptor de sensor de combustível usando Arduino

Aqui, o nRF24L01 sem fio funciona como um receptor. A antena captura o conteúdo de RF transmitido pelo circuito do transmissor e o envia ao Arduino. Com base no código do programa, o Arduino analisa o tempo ultrassônico variável e o converte em saída digital incremental.

Essa saída digital que corresponde à altura instantânea ou nível de combustível é alimentada a um painel de LEDs. Os LEDs da matriz respondem e acendem sequencialmente, permitindo uma indicação visual direta do nível de combustível para o proprietário.

LEDs verdes indicam uma condição saudável do conteúdo de combustível. O LED amarelo indica que o veículo precisa ser reabastecido rapidamente, enquanto o LED vermelho indica uma situação crítica em relação ao combustível que está prestes a acabar. A campainha começa a tocar criando o alarme de aviso necessário.

Código do programa

O código completo do programa para o transmissor e o receptor pode ser encontrado no seguinte link:

https://github.com/Swagatam1975/Arduino-Code-for-Fuel-Sensor

Você precisará alterar os dois valores de amostra no código para os valores medidos para seu tanque de combustível:

// ------- CHANGE THIS -------//
float water_hold_capacity = 1.0; // Enter in Meters.
float full_height = 1.3; // Enter in Meters.
// ---------- -------------- //
