Neste post, vamos dar uma olhada no módulo adaptador LCD baseado em “I2C” ou “IIC” ou “I square C”, que reduzirá as conexões de fios entre o Arduino e o display LCD para apenas 2 fios, também economizando toneladas de pinos GPIO para outros sensores / drives etc.
Antes de discutirmos sobre o módulo adaptador I2C LCD, é importante entender o que é o barramento I2C e como ele funciona.
Mas de qualquer forma você não precisa ser um especialista em protocolo I2C para trabalhar com este adaptador LCD mencionado.

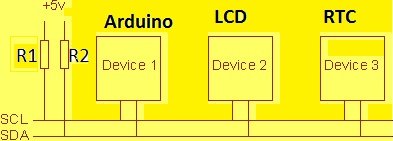

Ilustração da conexão I2C:
O I2C ou IIC significa “Inter-Integrated Circuit” é um barramento de computador serial inventado pelos semicondutores Philips, hoje conhecidos como semicondutores NXP. Este sistema de ônibus foi inventado em 1982.
O que é ônibus?
Bus é um grupo de cabos/fios que transportam dados de um chip para outro chip/uma placa de circuito para outra placa de circuito.
A principal vantagem do protocolo de barramento I2C é que o microcontrolador ou sensores ou chips suportados podem ser interligados com apenas dois fios. A vantagem deste protocolo é que podemos interconectar 127 chips ou sensores / drivers diferentes a um dispositivo mestre que geralmente é um microcontrolador com apenas 2 fios.
Quais são os dois fios I2C?
Os dois fios são SDA e SCL que são Serial Data e Serial clock respectivamente.
O relógio serial ou SCL é usado para sincronizar a comunicação de dados pelo barramento I2C. O SDA ou Serial Data é a linha de dados na qual os dados reais são transmitidos do mestre para o escravo e vice-versa. O dispositivo mestre controla o relógio serial e decide para qual dispositivo escravo ele precisa se comunicar. Nenhum dispositivo escravo pode iniciar uma comunicação primeiro, apenas o dispositivo mestre pode fazê-lo.
A linha de dados Serial é bidirecional e robusta, após o envio de cada conjunto de dados de 8 bits, o dispositivo receptor envia de volta um bit de confirmação.
Quão rápido é o protocolo I2C?
A versão original do protocolo I2C desenvolvida em 1982 suportava 100 Kbps. A próxima versão foi padronizada em 1992, que suportava 400 Kbps (modo rápido) e suportava até 1008 dispositivos. A próxima versão foi desenvolvida em 1998 com 3,4 Mbps (modo de alta velocidade).
Várias outras versões do I2C foram desenvolvidas nos anos 2000, 2007, 2012 (com modo Ultra-Fast de 5Mbps) e a versão recente do I2C foi desenvolvida em 2014.
Por que resistores pull-up no barramento I2C?
O SDA e o SCL são “open-drain”, o que significa que ambas as linhas podem ficar em LOW, mas não podem conduzir as linhas em HIGH, então um resistor de pull-up é conectado em cada uma das linhas.
Mas com a maioria dos módulos I2C, como LCD ou RTC, foram construídos resistores pull-up, portanto, não precisamos conectar um, a menos que seja especificado.
Resistor de pull-up / pull-down: O resistor de pull-up é um resistor conectado à linha +Ve da alimentação para manter o nível lógico de uma linha em ALTO se a linha não for alta nem baixa.
Um resistor pull-down é um resistor conectado à linha –Ve da alimentação para manter o nível lógico de uma linha em BAIXO se a linha não for alta nem baixa.
Isso também evita que o ruído entre nas linhas.
Esperamos ter arranhado a superfície do protocolo I2C, se você precisar de mais informações sobre o protocolo I2C, por favor, navegue em
YouTube e Google.
Agora vamos dar uma olhada no módulo LCD I2C:
Existem 16 pinos de saída para display LCD que podem ser soldados diretamente na parte traseira do módulo LCD 16 X 2.
Os pinos de entrada são +5V, GND, SDA e SCL. Os pinos SDA e SCL no Arduino Uno são pinos A4 e A5, respectivamente. Para Arduino mega SDA é o pino 20 e SCL é o pino 21.
Vamos comparar como fica quando conectamos o LCD ao Arduino sem o adaptador I2C e com o adaptador.

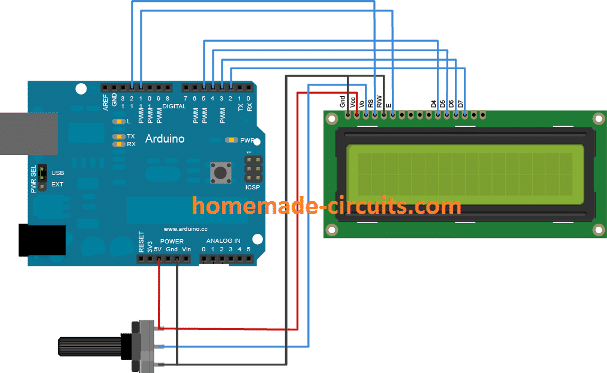

Sem adaptador I2C:

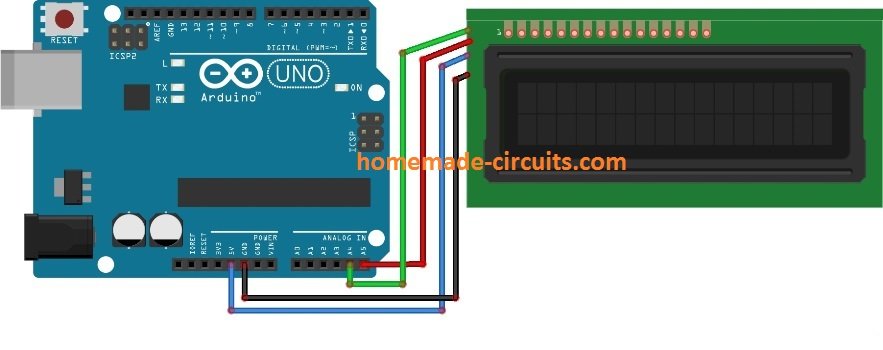

Com adaptador I2C:
O adaptador é soldado na parte traseira do display LCD e como podemos ver que economizamos muitos pinos GPIO para outras tarefas e também podemos continuar adicionando mais 126 dispositivos I2C aos pinos A4 e A5.
Observe que a biblioteca padrão de Cristal Líquido não funcionará com este adaptador LCD I2C, existe uma biblioteca especial para isso, que será abordada em breve e mostraremos como usar este módulo com exemplo de codificação.
Como conectar o adaptador I2C ao monitor 16 x 2
Nas seções acima do artigo, aprendemos os fundamentos do protocolo I2C e fizemos uma visão geral básica do módulo adaptador I2C LCD. Neste post vamos aprender como conectar o módulo adaptador I2C LCD ao display LCD 16 x 2 e veremos como programar com um exemplo.
A principal vantagem do protocolo I2C é que podemos conectar os sensores / dispositivos de entrada / saída suportados em apenas duas linhas e é útil com o Arduino, pois possui pinos GPIO limitados.
Agora vamos ver como conectar o módulo ao LCD.
O módulo tem 16 pinos de saída e 4 pinos de entrada. Podemos apenas soldar o adaptador na parte traseira do display LCD de 16 x 2. Dos 4 pinos de entrada, os dois são +5V e GND, o restante dos dois são SDA e SCL.
Podemos ver que salvamos muitos pinos no Arduino para outras tarefas de entrada/saída.

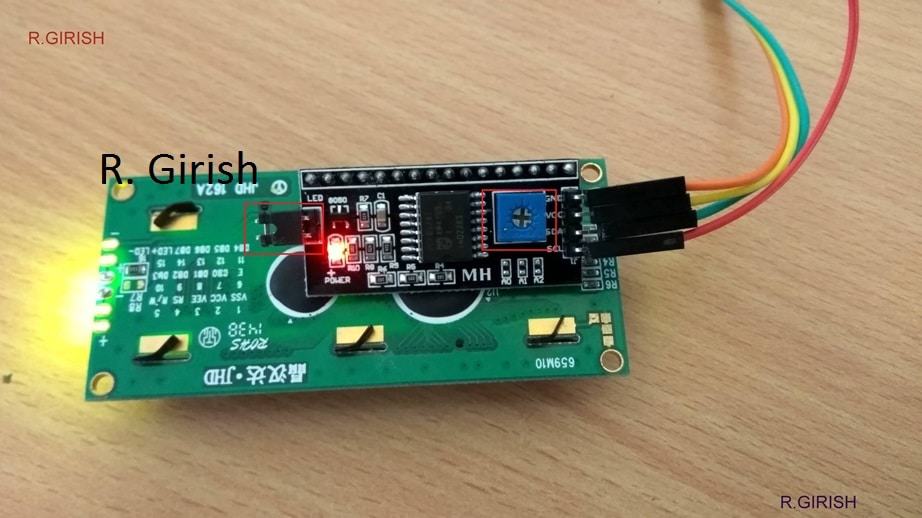

Podemos ajustar o contraste da tela ajustando o potenciômetro com uma pequena chave de fenda (destacada na caixa vermelha).
A retroiluminação agora pode ser controlada no próprio código do programa:
lcd.backlight();
Isso ligará a luz de fundo do visor LCD.
lcd.noBacklight();
Isso desligará a luz de fundo do visor LCD.
Podemos ver que há um jumper conectado, que está destacado na caixa vermelha, se o jumper for removido, a luz de fundo permanece DESLIGADA, independentemente do comando do programa.
Agora que a configuração do hardware está feita, agora vamos ver como codificar. Lembre-se de que o módulo LCD I2C precisa de
library e a biblioteca “liquidcrystal” pré-instalada não funcionarão.
Você pode baixar a biblioteca I2C LCD aqui e adicionar ao Arduino IDE:
github.com/marcoschwartz/LiquidCrystal_I2C
No post anterior aprendemos que os dispositivos I2C possuem endereço pelo qual o mestre ou o microcontrolador podem identificar o dispositivo e se comunicar.
Na maioria dos casos, para o módulo LCD I2C o endereço seria “0x27”. Mas fabricação diferente pode ter endereço diferente. Temos que inserir o endereço correto no programa somente para que seu display LCD funcione.
Para encontrar o endereço basta conectar 5V ao Vcc e GND ao GND do Arduino e pino SCL do módulo I2C ao A5 e SDA ao A4 e fazer o upload do código abaixo.
Isso fará a varredura dos dispositivos I2C conectados e mostrará seus endereços.
// -------------------------------- //
#include
void setup()
{
Wire.begin();
Serial.begin(9600);
while (!Serial);
Serial.println("-----------------------");
Serial.println("I2C Device Scanner");
Serial.println("-----------------------");
}
void loop()
{
byte error;
byte address;
int Devices;
Serial.println("Scanning...");
Devices = 0;
for (address = 1; address < 127; address++ )
{
Wire.beginTransmission(address);
error = Wire.endTransmission();
if (error == 0)
{
Serial.print("I2C device found at address 0x");
if (address < 16)
{
Serial.print("0");
}
Serial.print(address, HEX);
Serial.println(" !");
Devices++;
}
else if (error == 4)
{
Serial.print("Unknown error at address 0x");
if (address < 16)
Serial.print("0");
Serial.println(address, HEX);
}
}
if (Devices == 0)
{
Serial.println("No I2C devices found\n");
}
else
{
Serial.println("-------------- done -------------");
Serial.println("");
}
delay(5000);
}
// -------------------------------- //

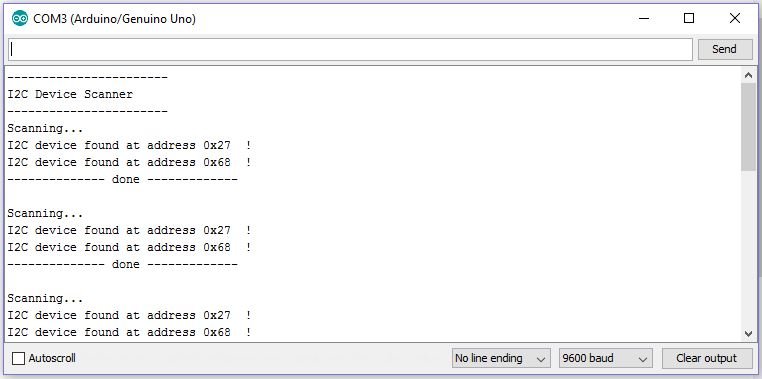

Carregue o código e abra o monitor serial.
Como podemos ver, dois dispositivos foram detectados e seus endereços são exibidos, mas se você deseja encontrar apenas o endereço do módulo LCD I2C, não deve conectar nenhum outro dispositivo I2C durante a varredura.
Então, em conclusão, obtivemos o endereço “0x27”.
Agora vamos fazer um relógio digital como exemplo porque existem dois dispositivos I2C, o módulo LCD e o módulo RTC ou relógio em tempo real. Os dois módulos serão conectados com dois fios.
Baixe a seguinte biblioteca:
Biblioteca RTC: github.com/PaulStoffregen/DS1307RTC
TimeLib.h: github.com/PaulStoffregen/Time
Como definir o tempo para RTC
• Abra o Arduino IDE e navegue até File > Example > DS1307RTC > set time.
• Carregue o código com o hardware completo e o monitor serial aberto e pronto.
Diagrama de circuito:
Programa:
//------------Program Developed by R.Girish-------//
#include
#include
#include
#include
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup()
{
lcd.init();
lcd.backlight();
}
void loop()
{
tmElements_t tm;
lcd.clear();
if (RTC.read(tm))
{
if (tm.Hour >= 12)
{
lcd.setCursor(14, 0);
lcd.print("PM");
}
if (tm.Hour < 12)
{
lcd.setCursor(14, 0);
lcd.print("AM");
}
lcd.setCursor(0, 0);
lcd.print("TIME:");
if (tm.Hour > 12)
{
if (tm.Hour == 13) lcd.print("01");
if (tm.Hour == 14) lcd.print("02");
if (tm.Hour == 15) lcd.print("03");
if (tm.Hour == 16) lcd.print("04");
if (tm.Hour == 17) lcd.print("05");
if (tm.Hour == 18) lcd.print("06");
if (tm.Hour == 19) lcd.print("07");
if (tm.Hour == 20) lcd.print("08");
if (tm.Hour == 21) lcd.print("09");
if (tm.Hour == 22) lcd.print("10");
if (tm.Hour == 23) lcd.print("11");
}
else
{
lcd.print(tm.Hour);
}
lcd.print(":");
lcd.print(tm.Minute);
lcd.print(":");
lcd.print(tm.Second);
lcd.setCursor(0, 1);
lcd.print("DATE:");
lcd.print(tm.Day);
lcd.print("/");
lcd.print(tm.Month);
lcd.print("/");
lcd.print(tmYearToCalendar(tm.Year));
} else {
if (RTC.chipPresent())
{
lcd.setCursor(0, 0);
lcd.print("RTC stopped!!!");
lcd.setCursor(0, 1);
lcd.print("Run SetTime code");
} else {
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Read error!");
lcd.setCursor(0, 1);
lcd.print("Check circuitry!");
}
}
delay(1000);
}
//------------Program Developed by R.Girish-------//
Observação:
LiquidCrystal_I2C lcd(0x27, 16, 2);
O “0x27” é o endereço que encontramos ao escanear e 16 e 2 são o número de linhas e colunas no display LCD.
Para o RTC, não precisamos encontrar o endereço, mas encontramos durante a varredura “0x68”, mas de qualquer maneira a biblioteca RTC lidará com isso.
Agora vamos ver o quanto reduzimos o congestionamento de fios e salvamos os pinos GPIO no Arduino.
Apenas 4 fios estão conectados ao display LCD, destacados na caixa vermelha.

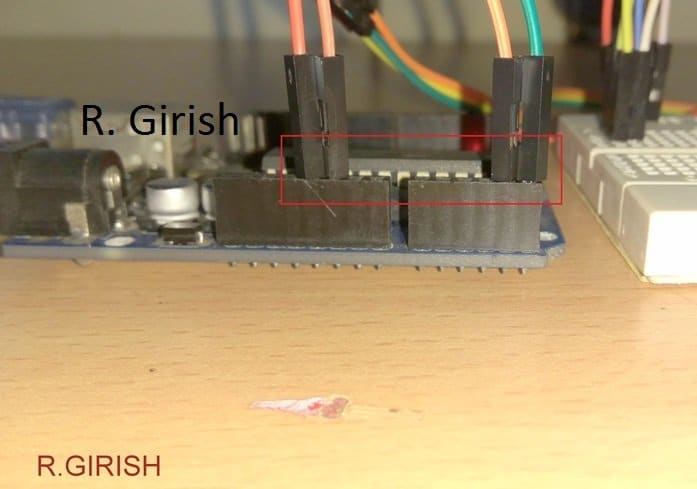

Além disso, apenas 4 fios são conectados do Arduino e o módulo RTC compartilha as mesmas linhas.
Até agora você adquiriu conhecimento básico sobre I2C e como usar o módulo adaptador LCD I2C.
