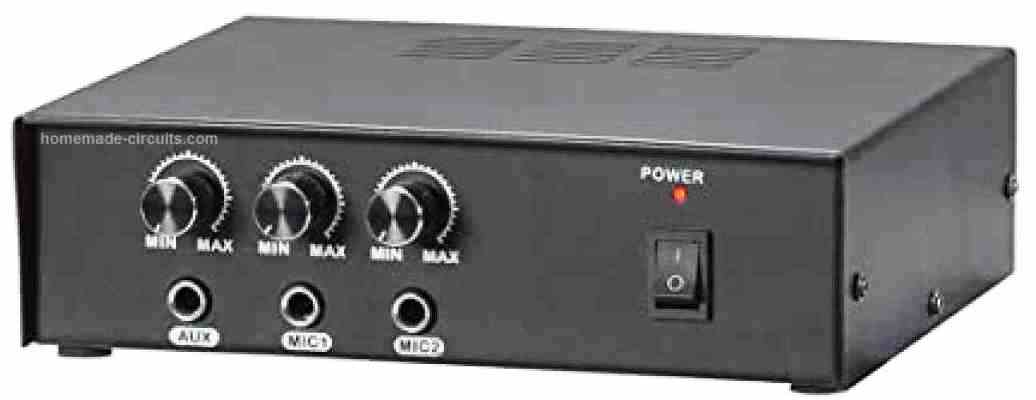

Um sistema de endereço público (sistema PA) é um sistema eletrônico que inclui um conjunto de dispositivos eletrônicos de áudio, como microfones, amplificadores, alto-falantes e outros equipamentos de áudio semelhantes. Ele é projetado para aumentar o volume de uma fala humana, ou uma fonte musical, ou alguma outra entrada de som audível para uma versão amplificada através de um alto-falante conectado.
Os sistemas de PA são normalmente empregados em diferentes áreas públicas que exigem que um orador humano, artista, etc. Locais comuns onde um sistema de PA pode ser usado são estádios esportivos, veículos públicos e locais de rock e música ao vivo e ocasiões.
Um sistema PA pode consistir em vários microfones ou fontes de áudio adicionais, uma unidade de mixagem de áudio capaz de misturar e personalizar os sinais de áudio provenientes de várias fontes e amplificadores. A saída é posteriormente alimentada a um alto-falante para obter um volume amplificado, resultando em uma distribuição mais ampla do som.

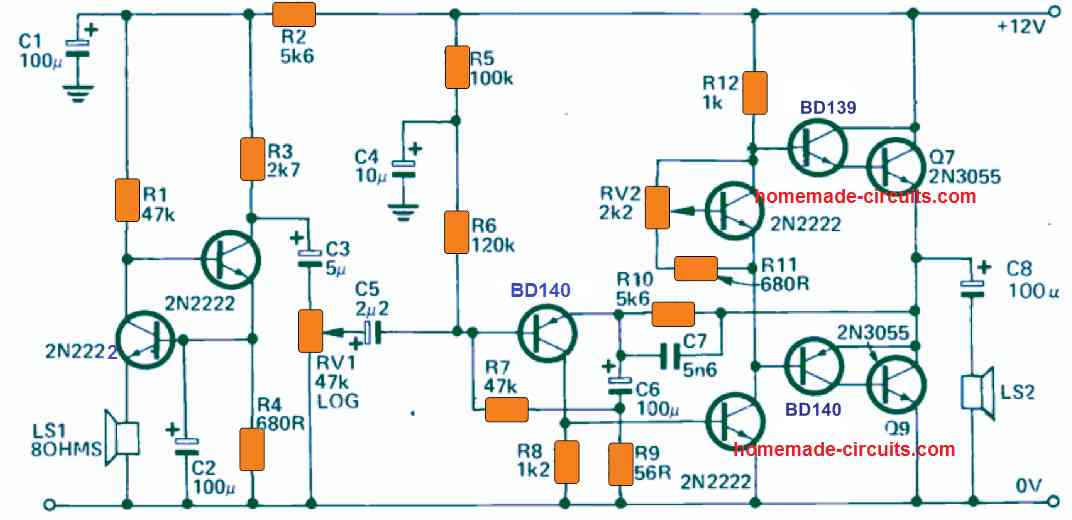

Como funcionam os circuitos
O circuito de alto-falante proposto explicado neste artigo funciona com um pequeno alto-falante, cuja impedância não é importante. Este alto-falante está conectado ao emissor do Q1.
O pequeno alto-falante acima é usado como um microfone, onde o usuário precisa falar para amplificar sua voz.
Q1 é configurado no formato de base comum que faz com que um sinal extremamente aumentado seja gerado e alimentado através de seu coletor.
O transistor Q2 é conectado na configuração de emissor comum. Q2 é usado para aumentar ainda mais a amplificação. O sinal de áudio ou de fala do coletor de Q2 é aplicado por meio do C3 que atua como um capacitor de bloqueio para VR1, configurado como um controle de volume.
A desestabilização geral é conseguida tendo a polarização de base de Q1 através do emissor de Q2.
O design deste circuito amplificador de potência de endereço público é razoavelmente padrão e é configurado usando um estágio de saída de aparência robusta.
Este estágio de saída forte é empregado para que o amplificador seja capaz de acionar um par de grandes buzinas do tipo PA em paralelo.
Com esses tipos de carga na saída, podemos esperar uma potência de saída de 8W nas buzinas ou nos alto-falantes.
Como o endereço público ou circuito amplificador de PA deve ser usado para amplificar principalmente a fala humana, uma especificação de largura de banda ampla não é importante.
Portanto, o capacitor C7 está incluído para eliminar qualquer resposta de frequência que possa aparecer na faixa de 5kHz. O capacitor C6 é adicionalmente empregado para fornecer um roll off rápido em torno da região de frequência de graves.
Os transistores de potência Q7 e Q9 devem ser instalados com um dissipador de calor tipo aletas de 5″ x 4″. Certifique-se de que o corpo do transistor Q4 permaneça termicamente em contato com o dissipador de calor.
