Ao usar amplificadores, às vezes sentimos esse som de pancada muito irritante, aparecendo nos alto-falantes sempre que o amplificador é ligado ou desligado. Isso normalmente acontece com amplificadores de baixa qualidade ou sem o recurso de um circuito eliminador de batidas embutido no amplificador.
O som de pancada nos alto-falantes pode não apenas ser irritante para os ouvidos do usuário, mas também pode ser igualmente prejudicial à vida dos alto-falantes, o que pode eventualmente queimar as bobinas dos alto-falantes e causar danos permanentes aos alto-falantes.
No circuito eliminador de som de baque de alto-falante proposto, uma vez instalado e conectado em um amplificador existente, garantirá que os alto-falantes conectados ao amplificador nunca encontrem esse baque como som pop.
Por que o som Thump acontece
Sabemos que todo amplificador de potência envolve um capacitor em série conectado ao alto-falante. Este capacitor em série pode estar conectado diretamente em série com o alto-falante ou conectado em algum outro estágio do amplificador.
Quando a energia é ligada, esse capacitor causa um curto-circuito inicial nos alto-falantes, fazendo com que apareça um som alto de pop, que decai lentamente à medida que o capacitor carrega completamente.
O inverso acontece quando o amplificador é desligado, quando o capacitor descarrega através do alto-falante novamente causando um som alto de baque através dos alto-falantes.
Como funciona o circuito

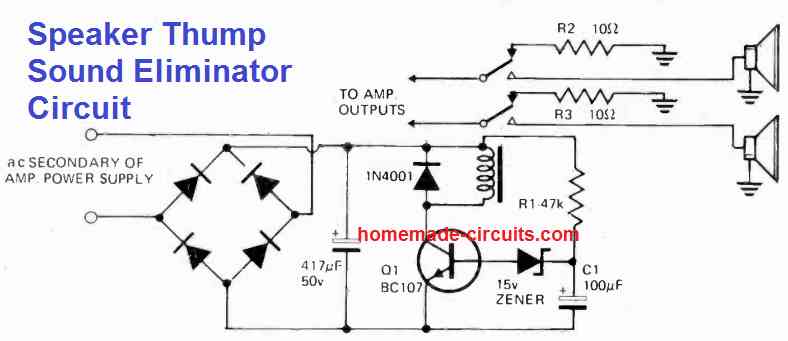

Como pode ser visto na figura acima, o circuito eliminador de som de baque do alto-falante é na verdade construído em torno de um circuito temporizador de atraso ON. O transistor Q1 e o relé junto com o capacitor C1 fornecem um atraso de cerca de 2 segundos antes que o relé seja ligado.
O relé pode ser visto conectado com os alto-falantes, o amplificador e os resistores de 10 ohms.
A energia para o circuito do temporizador do relé do transistor é derivada da própria fonte de alimentação do amplificador.
Quando a alimentação do amplificador é ligada, o alto-falante permanece desconectado inicialmente, pois o relé não liga devido à ação do temporizador de atraso ON. Durante esse tempo, os capacitores dentro do amplificador carregam rapidamente através do resistor de 10 ohms, conectado aos contatos N/C do relé. Quando o atraso inicial termina, o transistor conduz e alimenta o relé, que por sua vez conecta o alto-falante ao amplificador.
O alto-falante agora não faz barulho de pancadas ou estouros, pois o capacitor do amplificador já está carregado e o curto-circuito de corrente para os alto-falantes não acontece. Desta forma, o ruído de pancada é eliminado dos alto-falantes.
O trabalho acima resolve o problema de ligar o amplificador, no entanto, quando o amplificador é desligado, o relé do transistor desliga rapidamente, evitando que os capacitores do amplificador descarreguem pelos alto-falantes. Em vez disso, os contatos do relé agora os conectam de volta aos resistores de 10 ohms para que os capacitores internos possam descarregar com segurança através dos resistores de 10 ohms. Devido a isso, novamente, o som de pancada é eliminado durante o desligamento da alimentação.
