A postagem explica como configurar alguns ICs LM380 no formato em ponte para criar uma potência de saída que é duas vezes mais ou o dobro de um único amplificador de IC.
Quando dois circuitos amplificadores idênticos são configurados de forma que o alto-falante opere no centro de forma push-pull, entre as saídas dos dois amplificadores, é chamado de circuito amplificador em ponte.
Muitos rádios portáteis ou telefones celulares fornecem uma potência de saída que dificilmente ultrapassa 100 miliwatts nos alto-falantes conectados. Embora este poder possa parecer completamente satisfatório para audição regular, muitas pessoas percebem que ele é simplesmente insuficiente quando esses tipos de dispositivos são usados em carros ou em piqueniques e passeios.
No entanto, este problema poderia ser resolvido empregando um pequeno amplificador de reforço que poderia fornecer a potência extra necessária para os alto-falantes. Este tipo de amplificador pode ser operado através da fonte de bateria de 12 volts e capaz de receber uma entrada de qualquer tomada de fone de ouvido, ou tomada de saída de rádio, USB ou qualquer telefone celular.
O amplificador de reforço proposto é configurado na forma de um circuito amplificador em ponte usando o IC LM380 e foi construído para amplificar pequenos sinais em grandes saídas amplificadas pelo alto-falante conectado.
O circuito funciona usando os CIs LM380 de baixo custo. Alguns CIs LM 380 podem ser vistos conectados em uma configuração de ponte que gera uma potência de saída de aproximadamente 5 watts RMS processando uma fonte de 12 volts e um alto-falante de 8 ohms).
Como funciona
O IC LM380 é um amplificador de áudio integrado que fornece um ganho constante de 50 (34 dB) e pode ser conectado no modo invertido ou não inversor (ou seja, a saída pode ser conectada no modo ‘fora de fase’ ou ‘ em fase’ em relação à fonte do sinal de entrada).

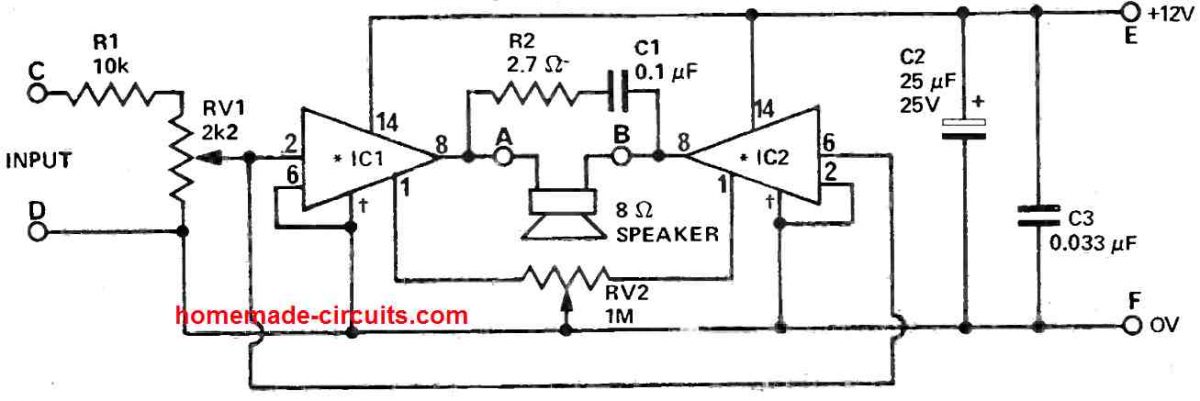

Um par de ICs LM380 pode ser visto conectado em uma configuração de ponte para permitir maior potência de saída usando uma tensão de alimentação bastante menor de 12 V.
Para conseguir isso, operamos os dois amplificadores usando o sinal de entrada idêntico. No entanto, ligamos o sinal comum um com o modo inversor e o outro com os modos não inversores do amplificador.
O alto-falante é então conectado entre os dois circuitos amplificadores LM380 em ponte, para que ele possa, consequentemente, obter duas vezes mais amplificação de saída em comparação com um único IC. A entrada necessária para uma saída de energia de 100% é de aproximadamente 50 milivolts.
Portanto, um atenuador de entrada pode ser visto incluído no projeto para aumentar a especificação de entrada para cerca de 1 volt, de modo que permita ao usuário um ajuste predefinido para acomodar a maioria dos sinais de rádios, USBs ou telefones celulares.
Podemos ver um trimpot na PCB fornecido para ajustar a sensibilidade do amplificador em ponte para que a faixa de volume completa fique disponível para o controle de volume do sinal da fonte, com cerca de 50% de rotação do trimpot.
Se for necessário, um potenciômetro separado pode ser empregado em vez da predefinição para a implementação do controle de volume. A tensão de saída do CI será cerca de 50% da tensão de alimentação.
Lembre-se que, como o alto-falante está conectado diretamente, qualquer pequena variação nas saídas do amplificador fará com que uma corrente CC entre no alto-falante.
Construção

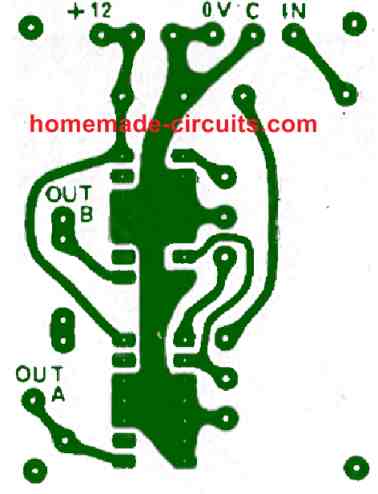

Todas as peças devem ser montadas sobre uma pequena PCB conforme indicado na imagem de sobreposição do componente. Os CIs LM 380, podem ser vistos posicionados em linha, de tal forma que é possível utilizar um dissipador de calor comum que pode ser conectado aos dois CIs de cada lado. Cada um dos dissipadores deve ter no mínimo 25x50mm de tamanho e deve ser feito de chapa de cobre ou alumínio.

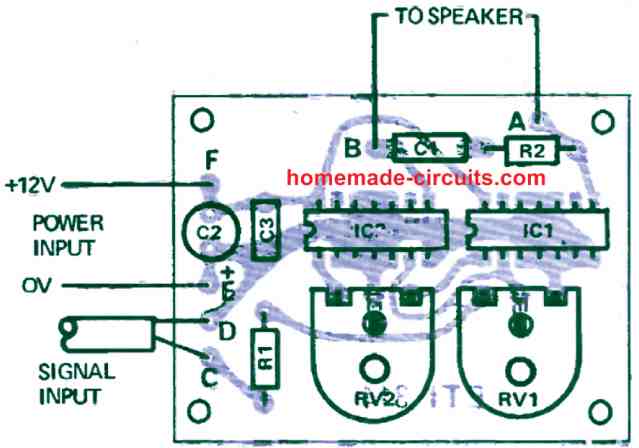

Como pode ser visto no diagrama de layout, um par de resistores variáveis ou presets são fornecidos para configurar o amplificador. O RV1 que serve para ajustar o volume do amplificador deve ser ajustado de acordo com a tensão de saída disponível da fonte de música que está sendo amplificada.
A especificação de sensibilidade deste circuito amplificador em ponte será de 5 watts de saída será quando o RV1 for ajustado em seu nível máximo de sensibilidade, com um nível de sinal de entrada de 50 mV. Este nível de entrada deve ser totalmente suficiente, pois muitos rádios podem fornecer mais de 200 milivolts.
O segundo resistor variável, que é para o controle de balanço, deve ser ajustado para obter a CC mais baixa nos alto-falantes, conforme explicado nos parágrafos a seguir.
Como configurar
O trimpot RV2 deve ser configurado, consultando um multímetro, para obter zero volts nos pontos A e B do alto-falante (ou tente obter uma corrente mínima através da fonte de entrada).
Outra opção manual poderia ser, fazer e quebrar um dos fios do alto-falante enquanto ajusta simultaneamente o RV2 até que o som de ‘clique’ dos alto-falantes desapareça ou se torne quase inaudível.

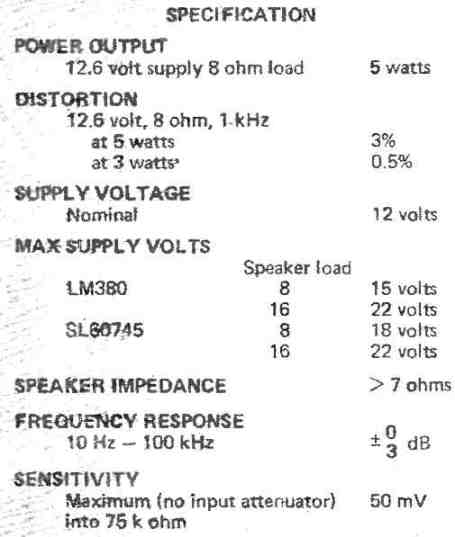

Especificações
