Circuito do Amplificador com placa impressa MOSFET de 100 Watts

Os amplificadores baseados em MOSFET, como todos sabemos, são excelentes com suas qualidades de som e podem facilmente superar outros concorrentes com base em transistores de potência ou circuitos lineares integrados.

Por que usar Mosfets em amplificadores?

Os amplificadores baseados em Mosfet nem sempre são fáceis de projetar ou fabricar.

Além disso, após a montagem de um protótipo, o teste continua sendo um problema para os novos entusiastas da eletrônica.

Você pode ter encontrado muitos projetos complexos de amplificadores de alta fidelidade mosfet, mas pode não ter ousado fazê-lo apenas pelos motivos acima.

O diagrama de circuito simples do amplificador mosfet é super simples de construir e ainda fornecerá 100 watts cristalinos de potência musical bruta que todos os ouvintes apreciarão por muito tempo.

A idéia foi desenvolvida há muito tempo pelo Hitachi pesquisadores e continua sendo um dos designs favoritos de todos os tempos, considerando a simplicidade envolvida versus a qualidade.

Como o amplificador é projetado para funcionar

Olhando para a figura, podemos entender o circuito com os seguintes pontos:

A simplicidade envolvida também significaria que algumas das características ideais do circuito foram sacrificadas no projeto, por exemplo, falta uma fonte de corrente constante para o amplificador diferencial no estágio de entrada do amplificador.

Mas isso não tem um impacto sério no design.

O amplificador diferencial garante que a entrada seja suficientemente amplificada para alguns níveis razoáveis ​​adequados para alimentar o próximo estágio do controlador.

O estágio do controlador consiste em um estágio de transistor de alta tensão bem equilibrado, necessariamente posicionado para acionar os mosfets de potência de saída.

O pote colocado entre as duas seções do estágio do condutor é usado para estabelecer a corrente de repouso do circuito.

O estágio de saída é um tipo de estágio mosfet do tipo push pull que finalmente fornece o impulso para amplificar a música de baixo sinal alimentada em músicas de 100 watts por meio de um alto-falante de 8 ohm.

As peças mostradas podem estar desatualizadas hoje, para que possam ser substituídas da seguinte forma:

O transistor diferencial pode ser substituído por BC556.

Os transistores do controlador podem ser substituídos por MJE350 / MJE340.

Mosfets podem ser substituídos por 2SJ162 / 2SK1058

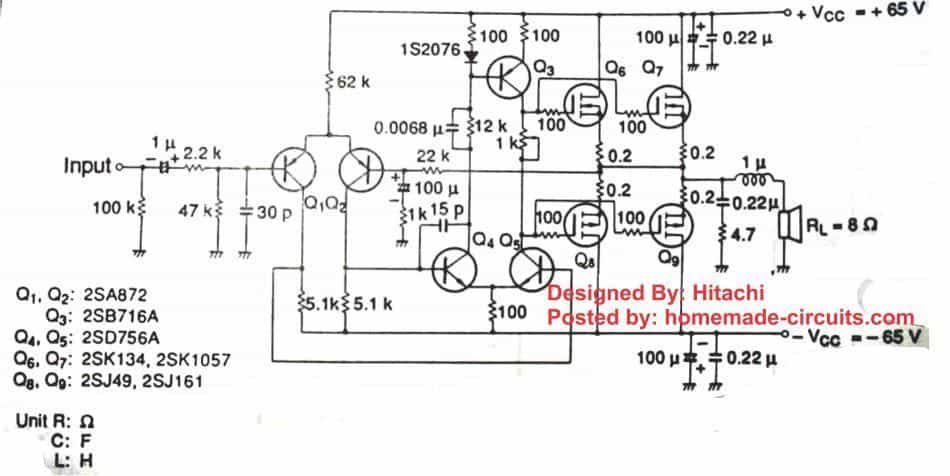

O diagrama a seguir é o design original da Hitachi, consulte o layout padrão para configurar a corrente de repouso. Você deve ajustar esse valor padrão para definir a corrente de repouso como zero antes de conectar o alto-falante.

circuito amplificador diy mosfet de 100 watts projetos de

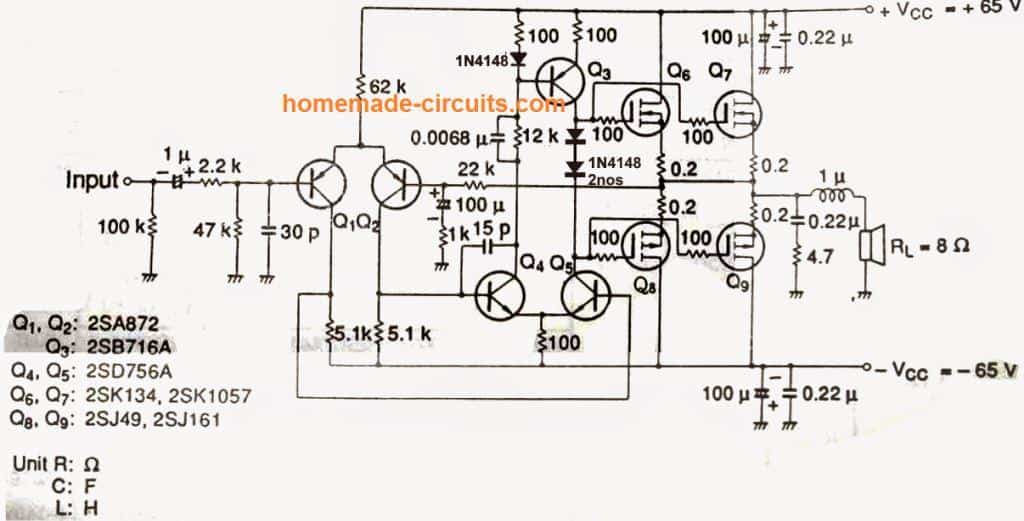

Modifiquei o design anterior adicionando um par de diodos 1N4148 em vez da predefinição. Isso elimina as predefinições e permite que o usuário ligue diretamente o amplificador com um alto-falante conectado.

Mosfet de 100 watts baseado no circuito do amplificador de alta potência

Lista de peças

Resistores

Todos os resistores são 1/4 watt, 5% CFR, salvo indicação em contrário.

  • 100 ohms = 7nos
  • 100k = 1no
  • 47k = 1no
  • 5.1k = 2nos
  • 62k = 1no
  • 22k = 1no
  • 2.2k = 1no
  • 12k = 1no
  • 1k = 1no
  • 4,7 ohms = 1no
  • 0,2 ohms / 5 watts = 4nos

Capacitores

Todos os capacitores devem ter no mínimo 100 V

  • 1uF = 1no eletrolítico
  • 100uF = 3º eletrolítico
  • 15pF = 1no poliéster
  • 30pF = 1no poliéster
  • 0.22uF = poliéster 3nos
  • 0.0068uF = 1no poliéster

Semicondutores

  • Q1, Q2 = BC546
  • Q3 = MJE350
  • Q4, Q5 = MJE340
  • Q6, Q7 = 2SK1058
  • Q8, Q9 = 2SJ162
  • 1N4148 = 2nos

Diversos

Indutor = 1uH, 20 voltas de fio fechado de cobre super esmaltado de 1mm, diâmetro de 10mm (núcleo de ar)

Nota: Os valores de resistência e capacitor não são críticos, eles irão subir e descer um pouco e não causarão danos ao desempenho do amplificador.

Peças, imagens PCB e protótipo

1) A primeira imagem mostra o PCB usado para Circuito amplificador mosfet de 100 watts esboço, projeto

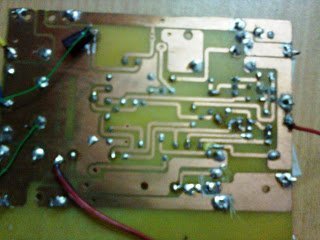

2) A segunda imagem mostra a parte soldada do circuito montado.

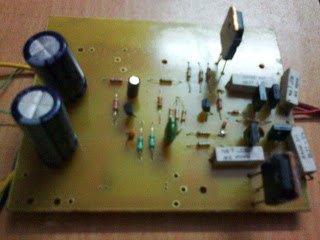

3) A terceira imagem ilustra o lado do componente da placa montada.

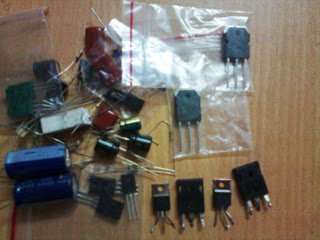

4) A quarta imagem está relacionada a alguns dos componentes envolvidos na fabricação do circuito.

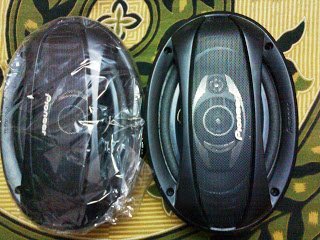

5) A quinta figura testemunha os alto-falantes que foram usados ​​para testar o amplificador com níveis surpreendentes de clareza e excelentes saídas de potência: p

Usei apenas alguns mosfets que poderiam gerar saídas de potência superiores a 100 watts RMS, conectando mais números em paralelo pode permitir que esse circuito ultrapasse a marca de 1000 watts.

Se você pretende comprar um amplificador de potência pronto para uso em sua casa, sugiro que você o construa em seu lugar e seja o orgulhoso proprietário desta grande unidade de amplificador de potência construída em casa que provavelmente o servirá nos próximos anos.

O design que eu construí

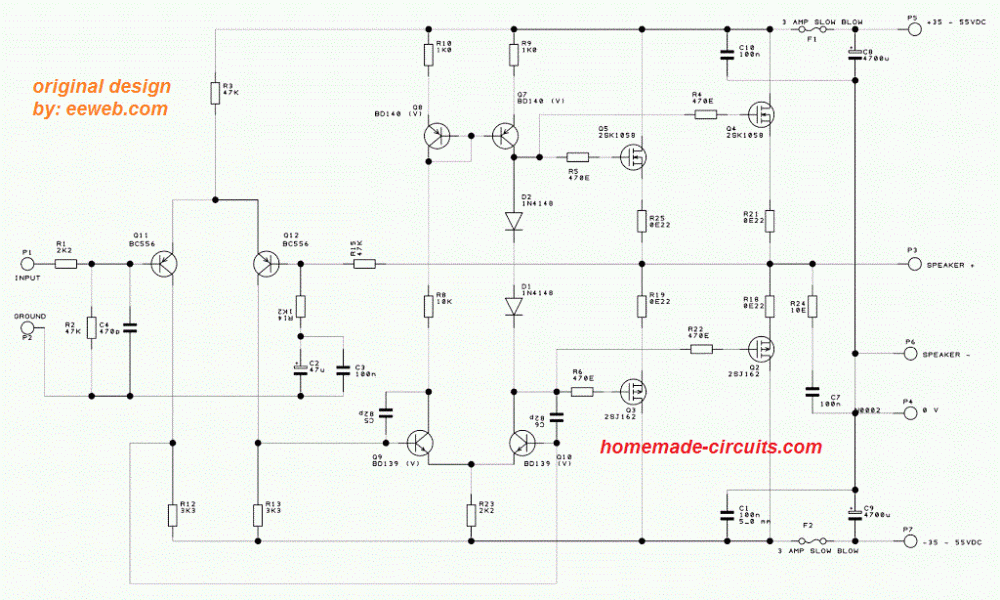

O circuito que testei foi retirado da eeweb e o diagrama é mostrado abaixo. É semelhante ao design original anterior da Hitachi. No entanto, uma vez que este é o que eu tentei, eu recomendaria ir com este.

circuito amplificador mosfet

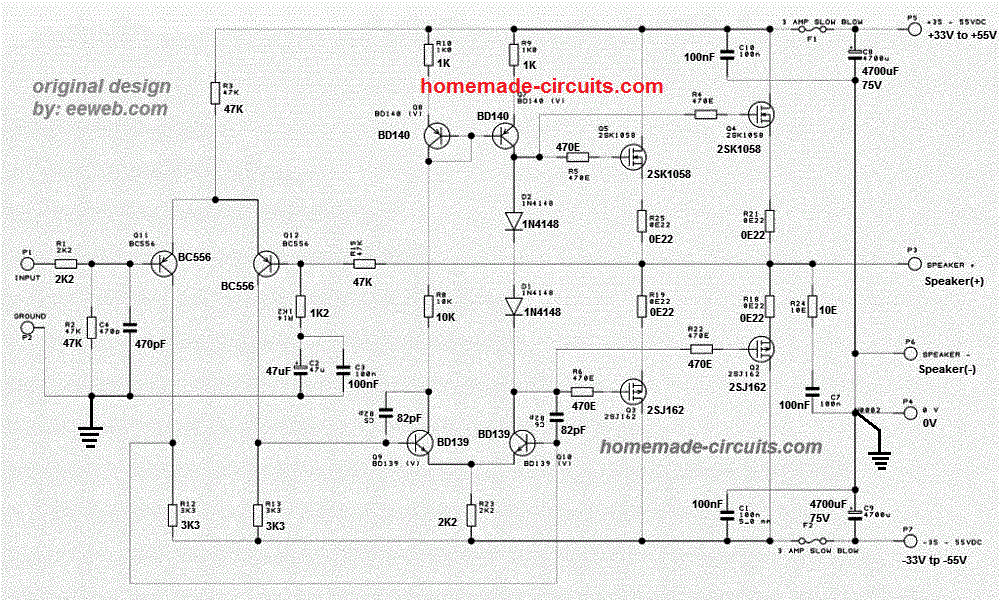

Diagrama de circuito com valores de peça ampliados

1590480778 548 circuito amplificador diy mosfet de 100 watts projetos de

1590480778 880 circuito amplificador diy mosfet de 100 watts projetos de

placa soldada

1590480779 583 circuito amplificador diy mosfet de 100 watts projetos de

1590480779 888 circuito amplificador diy mosfet de 100 watts projetos de

1590480780 935 circuito amplificador diy mosfet de 100 watts projetos de

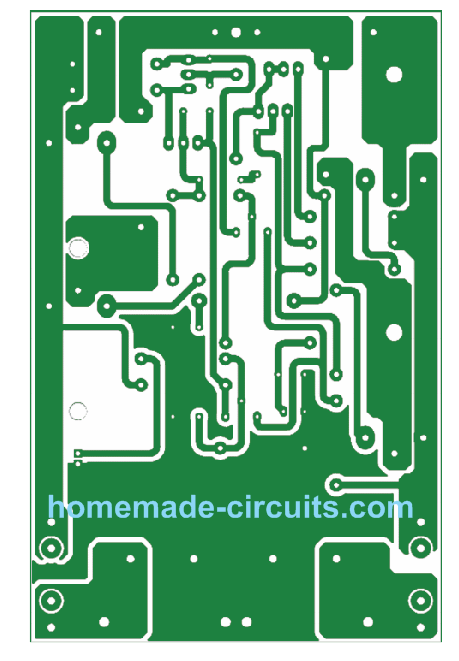

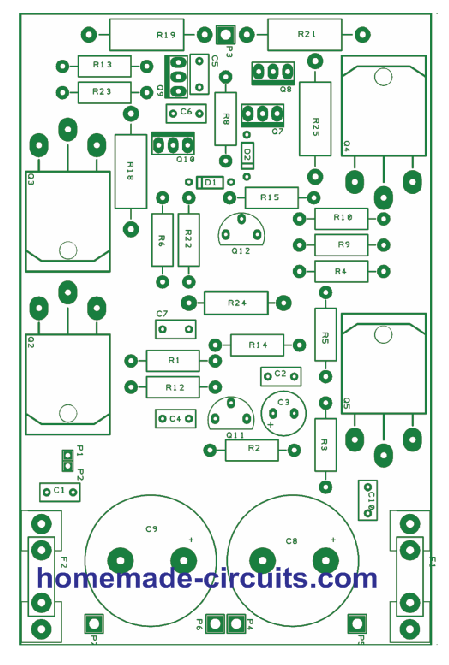

Diagramas de projeto de componentes e faixas de placas de circuito impresso

Crédito para Criador original

As dimensões da placa de circuito impresso são 120 mm x 78 mm

placa de circuito impresso1

1590480781 554 circuito amplificador diy mosfet de 100 watts projetos de
