Por algum motivo, se o alto-falante de um amplificador de potência entrar em curto, isso pode causar danos fatais ao componente do amplificador. Para evitar isso, um circuito protetor de curto-circuito do amplificador pode ser muito útil.
O artigo a seguir explica 2 circuitos simples de proteção contra curto-circuito ou sobrecarga do amplificador para proteger os amplificadores de queima.
Por que precisamos de uma proteção contra curto-circuito
Ao trabalhar com projetos de amplificadores de alta potência, duas coisas se tornam cruciais, a proteção do amplificador e a proteção dos alto-falantes contra um influxo acidental de corrente excessiva.
Especialmente quando o projeto do amplificador envolve mosfets caros, o projeto se torna especificamente vulnerável a curtos-circuitos nas saídas. Um curto-circuito na saída pode ser causado por manuseio incorreto ou desconhecimento por parte do usuário.
Seja qual for o motivo, o final resulta na destruição dos preciosos MOSFETs dentro da caixa do amplificador.
O acidente acima pode ser evitado adicionando um pequeno circuito para detectar condições de curto-circuito nas saídas de um amplificador.
Operação do Circuito

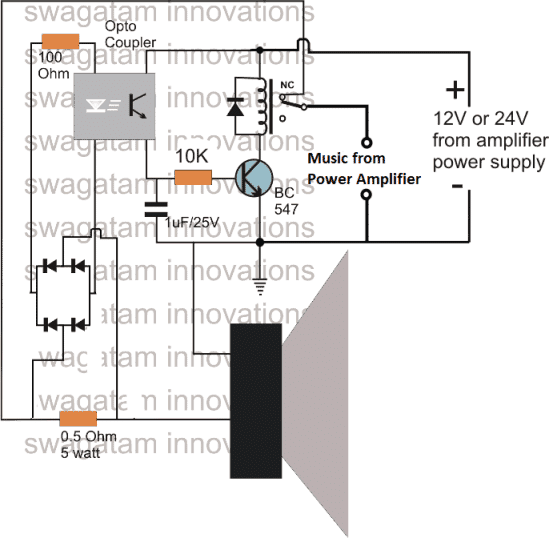

O diagrama de circuito de proteção contra curto/sobrecarga do amplificador fornecido mostra um design barato usando apenas um único transistor para implementar o recurso pretendido.
Normalmente, um resistor de baixo valor é geralmente empregado na saída de amplificadores mosfet, a corrente desenvolvida através deste resistor pode ser bem explorada para desarmar um relé caso exceda o valor máximo de corrente seguro.
O limite de corrente no resistor acima é detectado por um LED dentro de um optoacoplador, que acende no momento em que uma condição de curto ou sobrecarga é detectada.
Isso aciona instantaneamente o transistor opto que, por sua vez, liga o driver do transistor e o mecanismo de relé associado.
Como as bobinas do relé suportam a conexão do amplificador com a saída do alto-falante, desconecta o amplificador da conexão de saída, evitando possíveis danos aos dispositivos amplificadores.
O capacitor na base do transistor mantém o transistor ligado por alguns segundos para que o relé não oscile aleatoriamente.
O próximo projeto simples de protetor contra curto-circuito e sobrecarga apresentado aqui pode ser usado para proteger valiosos aparelhos operados pela rede elétrica, como amplificadores, aparelhos de TV, DVD players ou qualquer outro aparelho similar. O circuito foi solicitado pelo Sr. Ashish.
Especificações técnicas:
Eu realmente encontrei circuitos muito úteis em seu blog e eu tentei a maioria deles, obrigado por isso.
Eu fiz um amplificador estéreo Mosfet de 150 Watts e estava procurando um bom e simples circuito de proteção contra curto-circuito para este amplificador, só encontrei circuito de proteção para alto-falantes em seu blog e o adicionei.
Eu queria um circuito de proteção de curto-circuito simples e de baixo custo após o estágio de retificação para proteger Mosfets sensíveis e transformadores caros. Achei que você ajudaria, obrigado
Meu amplificador funciona em +/- 36 V e eu realmente precisava dele, pois moro perto de uma vila onde há muitos problemas de energia. Você pode ajudar ????
O design
Normalmente, todos os dispositivos sofisticados de hoje incorporam um arranjo de protetor de curto-circuito embutido, mas ainda assim adicionar um dispositivo de proteção externa mais abrangente só poderia beneficiar o sistema conectado.
Além disso, para aparelhos como amplificadores que são construídos em casa, este dispositivo de proteção pode ser muito eficaz e útil. Também para um hobista que prefere construir aparelhos eletrônicos em casa pode ser muito beneficiado com a presente ideia.
O projeto do protetor de curto-circuito apresentado funciona em um princípio muito básico e não custa mais do que alguns dólares.
Vamos aprender os detalhes de funcionamento do circuito proposto.
Ao aplicar a alimentação, a alta corrente da entrada de 220V é reduzida o suficiente por C1, retificada por D1 e filtrada por C2 para alimentar a porta do triac T1.
O triac conduz e liga o primário do transformador conectado, ligando assim a carga que neste caso é um amplificador de potência.
O transistor Q1 junto com R1, R2 forma um estágio de sensor de corrente.
R2 especificamente é escolhido de tal forma que desenvolve tensão adequada através de si mesmo no limite de alta corrente perigosa especificado.
Como de costume, a fórmula para determinar R2 = 0,6/corrente(A)
Assim que a tensão de disparo se acumula em R2, Q1 ativa e afunda a tensão da porta do triac para o terra, fazendo-o desligar.
A regulação continua enquanto a condição de curto ou sobrecarga não for removida.
A regulação de curto-circuito acima garante que o nível de corrente acima do nível perigoso especificado seja restrito, protegendo os preciosos dispositivos associados ao amplificador conectado.
Se for necessário um recurso de travamento para o projeto acima, o emissor Q1 pode ser configurado com um SCR e o SCR pode ser usado para travar e desligar o triac.

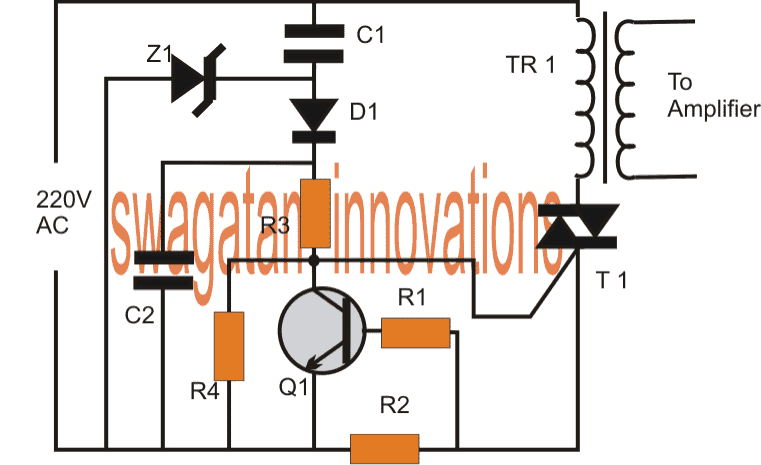

Diagrama de circuito
Lista de peças
- R1 = 100 ohms
- R2 = ver texto
- R3 = 1k
- R4 = 10k
- C1 = 0,33/400V
- C2 = 1uf/250V
- Q1 = BC547
- Z1 = diodo zener de 12V/1 watt
- T1 = BT136 ou conforme classificação atual
- TR1 = Conforme especificações de requisitos de carga.
Proteção de alto-falante de atraso de relé

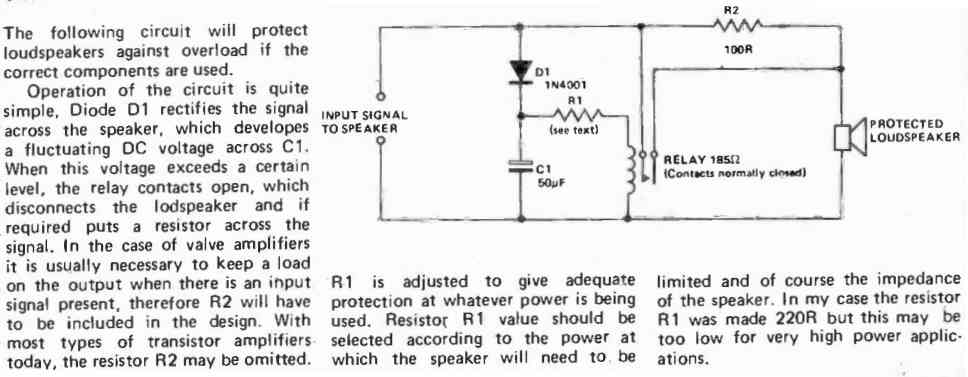

Outra versão simplificada de um temporizador de atraso de relé para proteção do alto-falante do surto inicial de ativação pode ser vista no diagrama a seguir:
