O circuito repetidor de telefone discutido pode estender o alcance do som do toque da linha fixa do telefone, de modo que seja possível fazer uma chamada ouvida em outro cômodo ou até mesmo em outra casa.
Por: RK Singh
Operação do Circuito
O circuito pode ser conectado com uma campainha anexada, a campainha com um circuito de acionamento é então usada para expandir o alcance do mesmo. Até mesmo uma luz de advertência (uma lâmpada/lâmpada por exemplo) quando ligada caso uma pessoa com deficiência auditiva fosse usar o aparelho. Para obter várias unidades, pode-se conectar mais do que contatos de saída de relé para as respectivas cargas.
Como funciona o repetidor de telefone:
O sinal é derivado diretamente das linhas telefônicas. A corrente das linhas passa por um conjunto de capacitor C1 e resistores R1, R2, R3 e uma ponte retificadora formada pelos diodos D1, D2, D3, D4. Assim, é obtido um sinal CC filtrado que é então aplicado à base do transistor Q1 na forma de um sinal de pulso positivo.
O transistor Q1 responde ao padrão rítmico do sinal recebido em sua base, resultando em um sinal invertido e amplificado através de seu resistor coletor.
Este sinal de coletor amplificado é restringido pelo conjunto de resistor R5 e rede de capacitores C2 garantindo que o sinal não seja pulsado e sim direto e direto.
Esta CC modificada é então aplicada ao conjunto de transistores Q2 e Q3 conectados na configuração Darlington para amplificação adicional para que a saída final seja capaz de acionar o relé para ativar a campainha. D5 é usado para proteger os transistores Q2 e Q3 para EMFs de bobina de relé reverso.

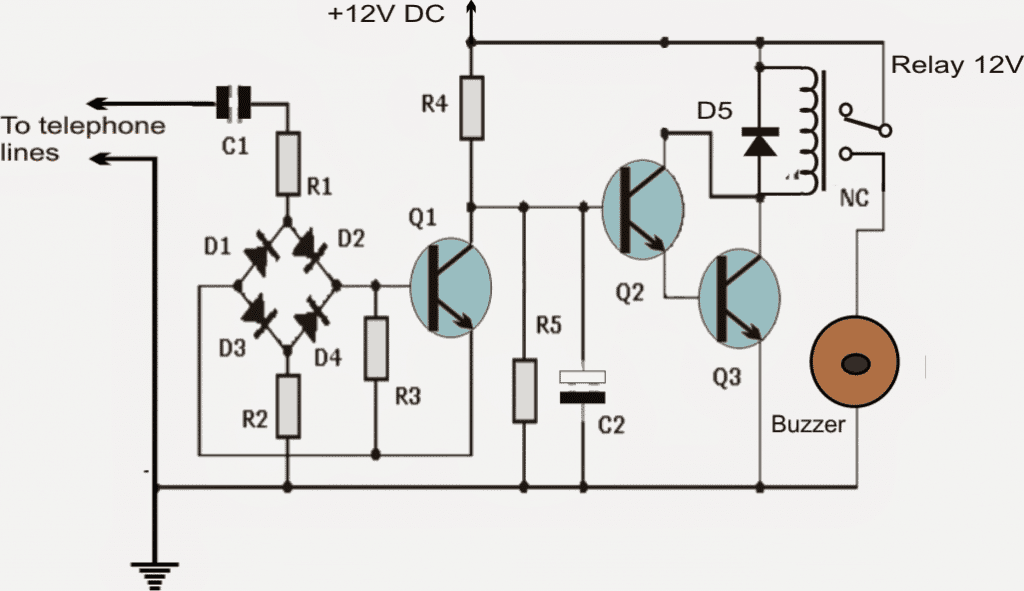

Diagrama de circuito
Lista de componentes para o circuito repetidor de telefone proposto
– 2 transistores Q1, Q2: BC547B
– Um transistor: Q3: BC337
– Cinco diodos D1, D2, D3, D4, D5 1N4148
– Um capacitor C1: 0,033uF
– 1 capacitor eletrolítico: C2: 1uF, 50V
– Dois resistores R1, R2: 100K
– 1 resistor R3: 8,2K
– 1 resistor: R4: 180K
– 1 resistor: R5: 39K
– 1 relé (relé) 12V
– 1 campainha de 12V
Cuidado: Não inverta a polaridade dos fios telefônicos para o repetidor.
