Este circuito simples pode ser usado para emular o funcionamento de uma caixa de música. O número de notas pode ser limitado a no máximo 10 e, portanto, é capaz de gerar uma melodia simples.
Por: Akanksha Rathode
Operação do Circuito
O circuito usa dois circuitos integrados populares: o temporizador 555 e o contador de décadas 4017
A operação do circuito da caixa de música pode ser aprendida da seguinte forma:
O 555 esquerdo é usado como gerador de clock para o contador de 4017 décadas.
A frequência de operação do relógio pode ser alterada e ajustada simplesmente alterando o valor do resistor R1 ou substituindo-o por um potenciômetro de 50K garantindo um resistor de 1K série de 1K para que você não mova acidentalmente o potenciômetro para curto-circuitar a alimentação com o pino 7 de o CI.
Quando a taxa de clock do IC 555 esquerdo é variada, a velocidade da sequência de saída 4017 é alterada proporcionalmente, o que determina os sons musicais da caixa
O sinal de saída acima 555 alimenta a entrada de clock do CD4017 que fornece 10 saídas ativas (alta tensão) sequencialmente começando com 0 e terminando na saída 9.
Como pode ser visto no diagrama as saídas 3 e 6 das saídas 4017 não são utilizadas. Isso é feito propositalmente para criar espaços de silêncio na melodia da caixa de música.
Cada saída CD4017 pode ser vista alimentando um diodo em série com um resistor que efetivamente liga o resistor correspondente em série com o segundo resistor R2 555.
A disposição acima em conjunto com o capacitor C2, força o segundo 555 a oscilar em uma frequência predeterminada específica.
Sempre que uma saída CD4017 é ativada, o lado direito 555 oscila em uma frequência prefixada pelo conjunto R (das saídas de 4017), em conjunto com R2 e C2. Uma vez que toda a sequência das saídas 4017 é implementada, o IC é resetado e o processo é repetido.
Para operar o transistor de alto-falante Q1 tem que passar as faixas de frequência de corte de saturação para as quais o segundo 555 está configurado.
Como pode ser visto, o projeto nos permite experimentar e realizar um conjunto sequenciado de notas de acordo com o gosto do usuário. Experimentar os valores dos resistores em série com os diodos pode ser uma boa ideia para começar.
Você também pode experimentar e alterar os espaços e a localização dos “silêncios”, deixando aleatoriamente ou escolhendo entre os outros pinos das saídas 4017.
O circuito da caixa de música é alimentado por uma bateria PP3 de 9 volts ou por um adaptador de 9V AC/DC.

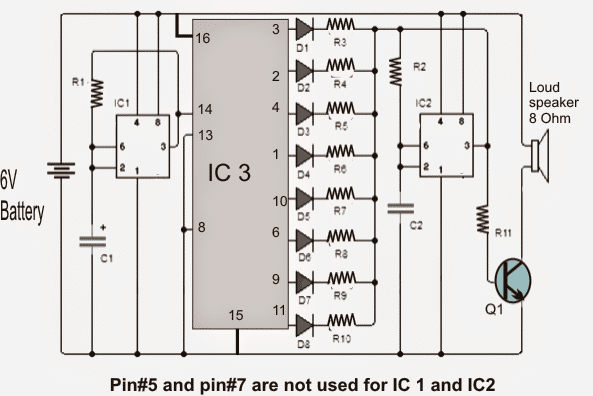

Diagrama de circuito
Bill Of Materials para o circuito da caixa de música
– IC1 = IC2: 555 temporizador
– IC3: contador de décadas CD4017
– Q1: transistor bipolar TIP29 NPN ou similar
– R1 = R2: resistor de 33K
– R3 = R5 = R9: resistores de 10K
– R4 = R7 = R10: resistores de 15K
– R6 = R8: resistores de 22K
– R11: resistor de 470 ohms
– C1: 10uF/25V
– C2: capacitor de 10nF
– D1 = D2 = D3 = D4 = D5 = D6 = D7 = D8: diodo 1N4148 ou equivalente
– LS: Alto falante miniatura 8 ohms.
