Circuito de alarme PIR

O alarme anti-roubo PIR explicado aqui detectará um intruso humano dentro da faixa estipulada e emitirá um alarme. Portanto, o sistema poderia ser efetivamente usado para detectar invasões, roubos, invasões, roubos ou qualquer forma de entrada ilegal em uma área ou zona restrita.

Principio básico

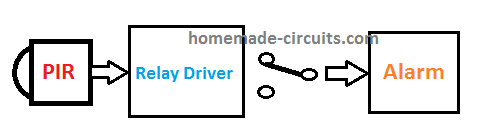

O princípio de funcionamento do circuito de alarme proposto pode ser entendido consultando o seguinte diagrama de blocos. O design parece muito simples, pois a maior parte da detecção infravermelha complexa é realizada pelo próprio módulo PIR avançado.

O módulo PIR converte a radiação infravermelha do corpo humano no sinal elétrico correspondente. Esses sinais elétricos são amplificados por um único amplificador de transistor que também funciona como um estágio de controlador de driver de relé.

Quando uma invasão humana é detectada, o PIR converte o mapa de calor corporal do invasor em pequenos pulsos elétricos.

O transistor recebe esses pulsos e o amplifica o suficiente para ativar um relé.

O relé liga e o alarme conectado através de seus contatos soa.

Como funciona o circuito


No parágrafo anterior, aprendemos sobre o diagrama de blocos básico e o princípio de operação do alarme contra roubo com um sensor PIR.

Agora vamos tentar entender os detalhes precisos da configuração do circuito.

O projeto é baseado em um circuito de sensor de movimento PIR que pode ser facilmente construído usando a seguinte configuração básica e aplicado como circuito de alarme contra roubo.

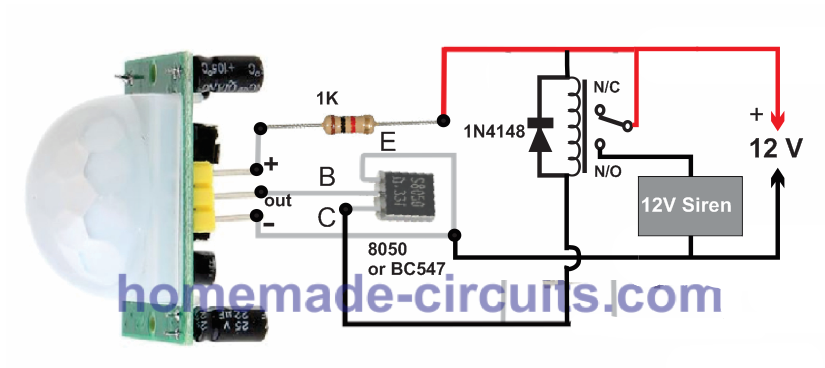

Circuito de alarme anti-roubo de segurança com sensor de movimento PIR

Aqui podemos ver que o sistema pode ser montado usando apenas 5 componentes fundamentais, que são: 1) O módulo PIR 2) Um resistor de 1 k, 3) Um transistor NPN, 4) Um relé, 5) Uma unidade de sirene de alarme .

O PIR possui 3 terminais rotulados Vcc, OUT e GND ou terra. O Vcc é fornecido com + 12V através do resistor de 1k, o GND com 0V a partir de uma fonte DC que pode ser de qualquer adaptador 12V CA para CC padrão.

Fonte de energia

Embora o PIR seja classificado para operar em 3,3V a partir de uma fonte de 5V DC, por simplicidade, um regulador de 5V é evitado.Em vez disso, um resistor limitador de 1k é usado para reduzir a fonte de 12V ao 3.3 V. necessário. 3.3V é alcançado através de um regulador de 3.3V que é fornecido dentro do PCB do módulo PIR. Portanto, o PIR opera com segurança a partir de uma fonte de 12V, mesmo sem um circuito regulador de tensão externo.

O resistor de 1K também permite que o circuito remova o resistor de base do transistor, simplificando ainda mais o conceito do circuito de alarme PIR mostrado.

O controlador de relé e o estágio de alarme

A base do transistor do controlador de relé se conecta diretamente ao pino OUT do PIR para receber o sinal detectado do módulo PIR.

O transistor atua como um pequeno amplificador de sinal, bem como um estágio de transmissão de relé eficaz.

Toda vez que o PIR detecta uma presença humana que pode ser uma intrusão de um ladrão em potencial ou uma tentativa de assalto, converte a detecção do mapa de calor infravermelho do corpo humano nos pulsos elétricos de 3,3V correspondentes.

Esse pulso CC é maior que o viés de comutação de 0,7V do transistor, o transistor liga instantaneamente e ativa o relé.

Os contatos do relé passam da posição inicial de N / C para N / O, ativando o sistema de alarme conectado.

Use um alarme externo

O sistema de alarme anti-roubo ou unidade de sirene conectado ao contato do relé pode ser um circuito de alarme residencial ou simplesmente uma sirene externa preparada, dependendo da preferência do usuário.

conclusão

O simples circuito de alarme PIR explicado parece muito simples de construir, mas fornece proteção excepcional contra todas as formas de intervenção humana ou intrusão dentro de uma área restrita, como lojas, residências, escritórios, terrenos, etc. O sistema também pode se conectar a uma transmissão sem fio para enviar a invasão detectada para outro destino, como a delegacia de polícia ou a residência do proprietário.
