Um simples circuito de alarme sem fio infravermelho pode ser construído usando uma unidade de controle remoto RF de 433 MHz, um sensor IR baseado em TSOP, vamos aprender os procedimentos em detalhes.
Em alguns dos outros posts que discuti sobre esses módulos de controle remoto RF. Para mais informações, você pode ler o seguinte artigo relevante:
Neste artigo, empregamos um dos métodos acima e implementamos o circuito de alarme sem fio infravermelho proposto, conforme explicado abaixo:
A ideia é muito simples, o circuito infravermelho é integrado ao módulo Tx (transmissor), de forma que enquanto o feixe IR não for perturbado por um intruso o interruptor Tx é mantido desativado, e no momento em que o feixe IR é interrompido por um intruso, o interruptor TX é acionado, o que, por sua vez, aciona o relé Rx remoto e o alarme associado.

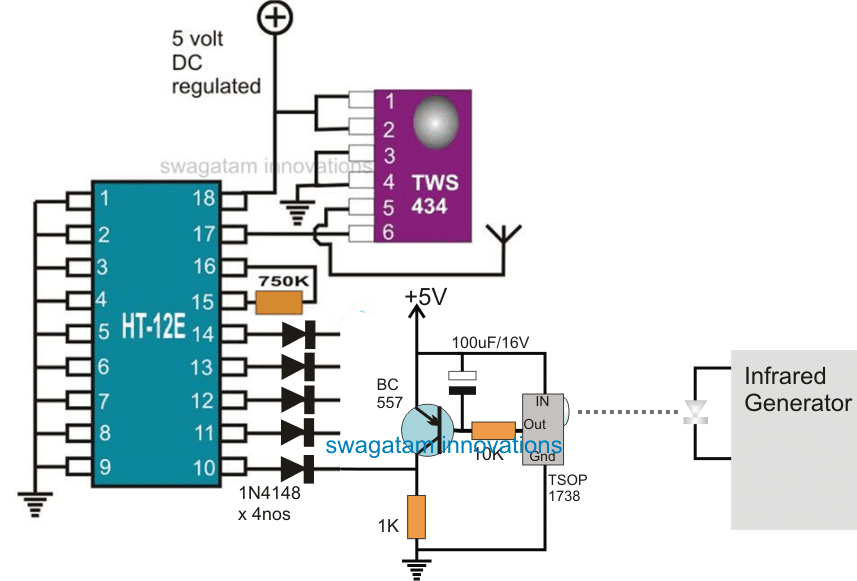

O Circuito Transmissor
A configuração acima descreve a configuração do circuito do transmissor de alarme sem fio IR, em que o TSW434 forma o chip transmissor de RF padrão, enquanto o HT-12E é configurado como um IC codificador de RF.
Um estágio gerador de IR também pode ser visto que é usado para gerar e focalizar um feixe IR no sensor do estágio codificador/transmissor IR.
Este feixe IR é posicionado e esticado através da premissa que precisa ser protegida.
No estágio do transmissor, o IC do codificador inclui 4 entradas, todas as quais requerem um gatilho negativo ou terra para ativar o IC do codificador e solicitar ao TWS para enviar um sinal de pulso codificado correspondente no ar dentro do alcance de 50 metros.
Dependendo da necessidade do usuário, apenas um estágio pode ser usado ou todos os quatro estágios podem ser acionados para monitorar 4 zonas críticas diferentes que precisam de proteção contra uma possível intrusão ou arrombamento.
O estágio do sensor IR incorpora um IC de sensor padrão da série TSOP17XX, que é configurado com um amplificador de transistor PNP BC557 stgae para amplificar os pulsos elétricos relativamente menores do sensor para uma saída de 5V.
Enquanto o feixe IR permanece focado e incidente no sensor TSOP, o BC557 é mantido ligado, o que garante um potencial positivo sobre o pino de entrada relevante do IC do codificador.
Em um evento este feixe IR é cortado devido a uma passagem humana através da zona restrita, o BC557 é interrompido naquele momento que por sua vez faz com que um sinal de terra apareça na entrada específica do pino do codificador.
Esta ação inicia instantaneamente o chip TWS para enviar um pulso codificado correspondentemente no ar que deve ser recebido pela unidade receptora ou pela unidade receptora decodificadora posicionada em algum local remoto desejado dentro do alcance radial especificado, próximo ao usuário.

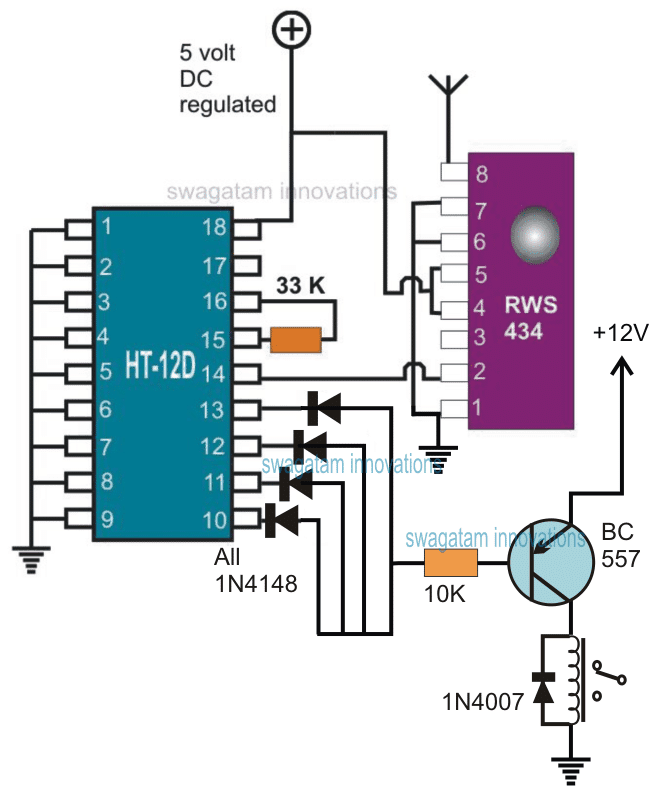

O Estágio do Receptor
Um estágio complementar do decodificador do receptor de RF pode ser visto no diagrama acima que está configurado para receber o sinal transmitido pelo estágio do transmissor explicado na seção anterior.
Aqui o RSW está posicionado para pegar o sinal transmitido do TWS IC explicado anteriormente e encaminhar o sinal codificado para o IC decodificador HT-12D conectado. Este IC então decodifica apropriadamente os sinais recebidos, convertendo-os em um sinal baseado em lógica através de um dos pinos de saída relevantes.
Os pinos 10 a 13 formam os pinos de saída do decodificador IC que produz as saídas lógicas correspondentes para um estágio de driver externo.
Aqui o estágio do driver é formado através de um PNP BC557 e um relé adequadamente cablado para a comutação da carga conectada que pode ser uma unidade de alarme.
Como pode ser visto, todos os pinos de saída do CI do decodificador são paralelos ou amarrados e integrados ao estágio do driver do relé.
Isso garante que o driver do relé seja capaz de acionar em resposta à ativação de qualquer um dos pinos de entrada do transmissor que podem ser configurados com um sensor TSOP separado em diferentes locais críticos.
O gerador de frequência infravermelho, conforme indicado no primeiro estágio do circuito Tx, pode ser construído usando um IC 555 conectado em seu modo astável padrão com uma frequência definida em 38kHz.
A configuração do circuito de alarme sem fio infravermelho remoto discutido acima pode ser implementada para monitorar remotamente qualquer local crítico desejado dentro de uma distância radial de cerca de 50 metros ou mais, dependendo de qual módulo de RF é empregado.
