O post discute um circuito de controle remoto IR simples que pode ser usado para controlar muitos aparelhos de forma independente através de um único aparelho transmissor. A ideia emprega componentes comuns como IC LM567, IC 555 e não incorpora dispositivos microcontroladores. A ideia foi solicitada pelo Sr. Saeed Abu e também por outros dedicados leitores deste blog.
Especificações técnicas
mano obrigado pela resposta. Por favor, desenvolva um simples diagrama de circuito transmissor/receptor remoto infravermelho (IR). Minha exigência é:
1) Deve ser especificado para seu transmissor. Sem interferência com controle remoto de Tv/Vcd ou qualquer outro tipo de controle remoto.
2) Ele (receptor) deve ser alimentado por Ac 220v.
3) Ele (receptor) pode ser usado para carga múltipla (Light+Fan+..+..) por um transmissor
4) Por favor, desenvolva-o muito simples.
O design

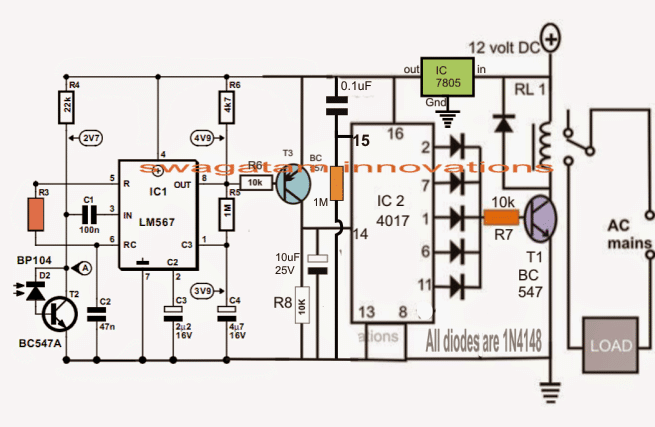

O projeto a seguir descreve o módulo receptor IR básico usando o IC LM567. As etapas envolvidas podem ser compreendidas com a ajuda dos seguintes pontos:
O IC LM567 que é um IC decodificador de tom ou mais simplesmente um IC decodificador de frequência é manipulado para produzir uma determinada frequência determinada por R3 e C2.
Essa frequência se torna a frequência de passagem de banda do circuito, de modo que o circuito agora fica travado nessa frequência.
O pino de entrada #3 do IC é conectado a um dispositivo de fotodiodo para receber um sinal IR que pode ser sintonizado na frequência definida acima do IC.
Isso significa que o circuito agora responderá sempre que D2 detectar uma frequência IR sintonizada na frequência determinada por R3/C2 da configuração.
Ao detectar uma frequência codificada de um transmissor relevante, o pino de saída do IC M567 fica baixo e permanece nessa posição até que o sinal de transmissão seja proibido.
Assim, este circuito torna-se o módulo receptor e pode ser acionado por um circuito transmissor sintonizado na frequência fixa relevante.
O IC2, que é um divisor de decodificador Johnsons, é conectado como um circuito flip-flop, é integrado ao pin8 do IC LM567
Enquanto nenhum sinal for detectado por D2, o pino8 de IC1 permanece alto, no momento em que um sinal é detectado, T3 é acionado, que por sua vez aciona o pino14 de IC2.
A situação acima faz com que a saída IC2 mude de estado, ativando RL1 e o dispositivo conectado ou desativando-os dependendo de sua condição inicial.
Para controlar vários dispositivos usando um único monofone transmissor, muitos dos módulos acima podem ser construídos e integrados com os dispositivos correspondentes para a comutação pretendida.
Diagrama de circuito
Controlando vários aparelhos usando o seguinte circuito transmissor IR único

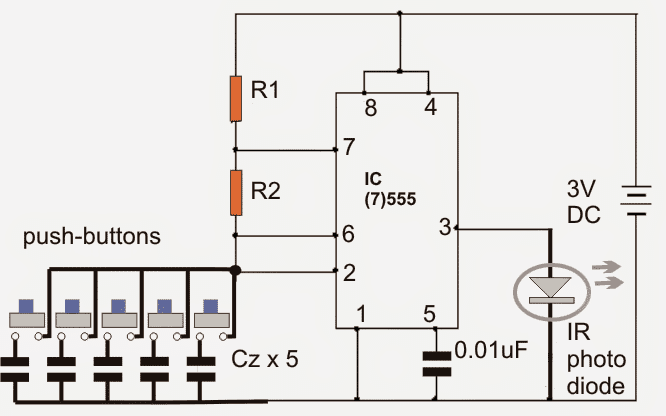

O circuito a seguir forma o módulo transmissor do controle remoto IR proposto para ativar vários dispositivos.
É um circuito astável IC 555 simples, cuja frequência de saída é determinada pelos 5 capacitores individuais e deve ser apropriadamente combinada com os módulos do circuito receptor específico, conforme discutido na seção acima.
Os capacitores conectados com os respectivos botões devem ser calculados e combinados de modo que, ao pressionar o botão relevante, o receptor correspondente seja acionado para alternar o dispositivo correspondente.
R1, R2 podem ser escolhidos arbitrariamente, mas Cz deve ser selecionado de acordo com a frequência do módulo receptor determinada por R3 do módulo.
Circuito Transmissor de Frequência Múltipla
