Circuito de alto-falante amplificador alimentado por música

A idéia do circuito explicada abaixo permite que os alto-falantes de um amplificador de potência sejam ligados apenas quando uma entrada de música estiver disponível, caso contrário, garante que os alto-falantes fiquem desligados. A idéia foi solicitada pelo Sr. David Alda.

As especificações técnicas

Seu site é simplesmente incrível.

Espero que você possa postar um ajuste em sua postagem de 10-1-2013 intitulado:

Circuito desativado do amplificador automático ativado por som

Eu preciso do oposto desse circuito. O que eu preciso pode ser usado em estúdios de gravação, estúdios de transmissão etc.

Quando a entrada é muito baixa (ou nenhuma), a saída do amplificador é silenciada. Quando houver som de entrada, o amplificador funcionará sem silenciar. O amplificador deve ter energia suficiente para alimentar um alto-falante do tipo computador em níveis de volume moderados a altos.

Como será usado na vida real:

Quando o software de gravação do computador (ou uma placa de som do PC) não envia nenhum som, o circuito bloqueia a saída para que nenhum ruído seja ouvido pelo alto-falante do estúdio. Mas quando o software de gravação está enviando um sinal de entrada, o amplificador funcionará normalmente e acionará o alto-falante do estúdio em um nível de volume adequado.

Em nome de todos aqueles a quem você ajudou, obrigado. Que você seja abençoado em todos os sentidos.

Existe algum áudio que eu possa expressar de graça?

David Alda

Narrador de Voice over Talent e Audiobook

circuito de alto falante amplificador alimentado por musica projetos de

O desenho

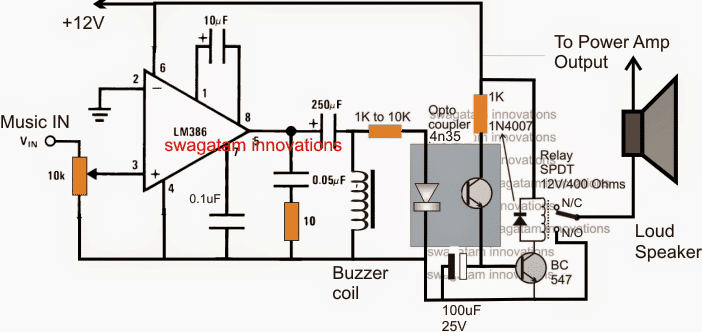

O circuito solicitado para implementar um alto-falante amplificador alimentado por música pode ser visto na figura acima.

A idéia parece bastante simples, mas consiste em estágios cruciais que não podem ser substituídos por nenhuma outra forma de estágio do circuito.

O feed de música (extraído da entrada do amplificador de potência) é aplicado à entrada de um circuito do mini amplificador LM386 configurado com um ganho de 200, que é o ganho máximo para este IC.

A configuração de alto ganho permite que o amplificador detecte até o menor nível de sinais de entrada, embora isso possa ser definido como a preferência do usuário através do botão de controle de volume de entrada fornecido.

Usando o LM386 como um amplificador de música

Na presença de uma entrada de música, o LM386 a amplifica para os níveis necessários e a saída é adquirida no pino de saída n. 8 ° do IC através de um capacitor de acoplamento CA de 250uF e aplicado através de um indutor de capacitor que deve ser, de preferência, uma bobina de “campainha”. Você pode ver a imagem de uma bobina de carrilhão abaixo:

bobina de campainha para transdutor piezoelétrico

Função de bobina de campainha

A bobina da campainha garante que a música amplificada seja aumentada para níveis mais altos para ser compatível com um LED de entrada do acoplador óptico.

O acoplador óptico 4n35 pode ser visto conectado através da bobina, o LED embutido no interior do opto responde a essa voltagem musical e acende, o que, por sua vez, liga o foto transistor interno do opto.

O emissor do transistor fotográfico dentro do opto agora começa a acionar, de modo que o transistor do controlador de relé externo conectado BC547 receba inversor de base suficiente para ativar o relé.

O relé LIGA imediatamente em resposta aos procedimentos acima e conecta a saída do amplificador de potência aos alto-falantes.

Por outro lado, na ausência de um sinal de música ou música insuficiente na entrada, o LM386 e a bobina de saída não podem manter nenhuma tensão na saída, mantendo os controladores opto e relé desligados, os alto-falantes eles também permanecem desligados por causa disso, até que uma entrada de música legítima seja detectada.

O capacitor de 100uF na base do transistor BC547 garante que o relé não vibre caso a entrada carregue um sinal musical flutuante ou intermitente.



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução

Olá, se tiver algum erro de tradução (AUTO), falta de link para download etc…

Veja na FONTE até ser revisado o post.

Status (Não Revisado)

Se tiver algum erro coloque nos comentários

Mas se gostou compartilhe!!!
